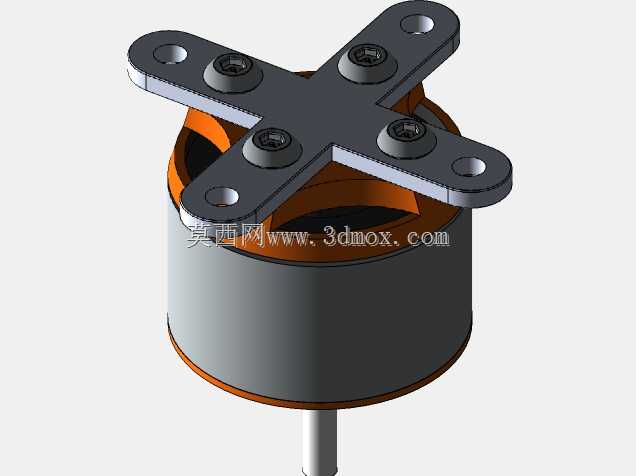

适配2212电机的EDF管道风扇转换安装套件

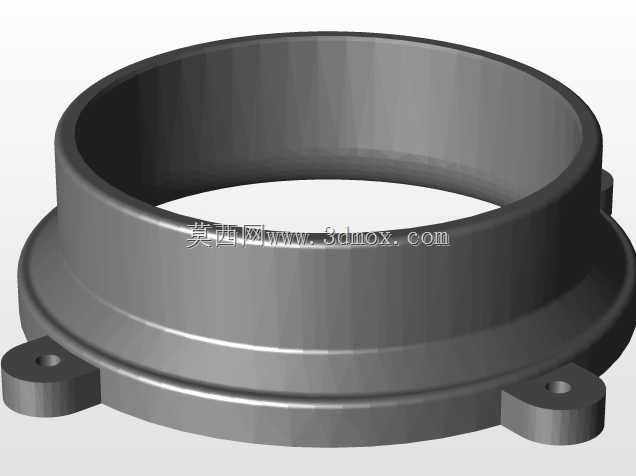

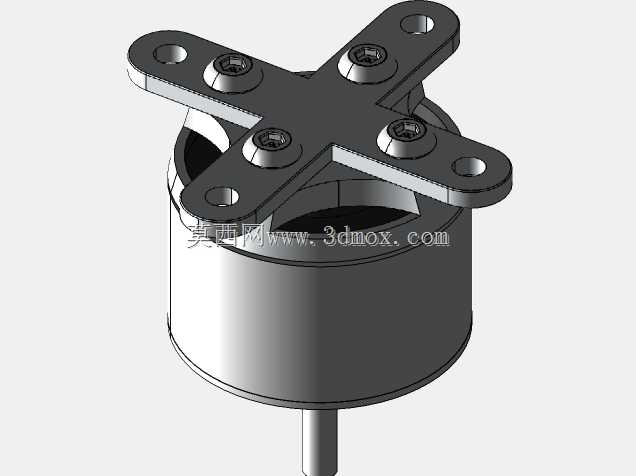

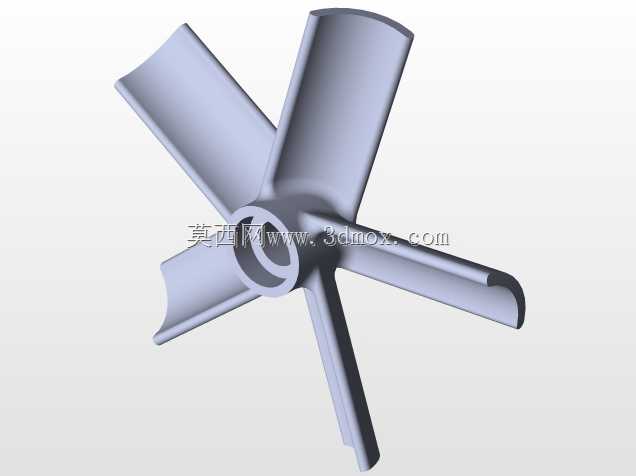

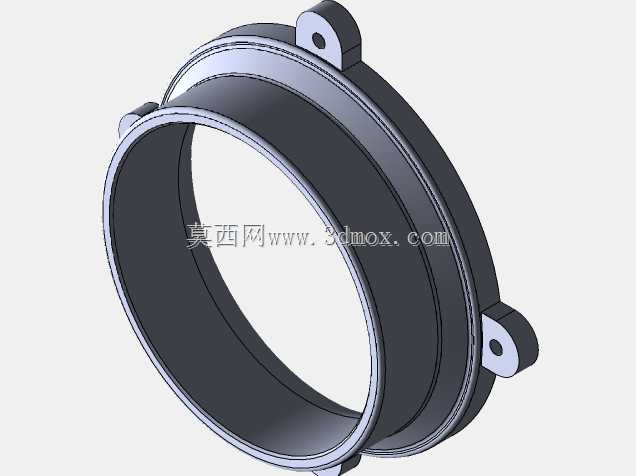

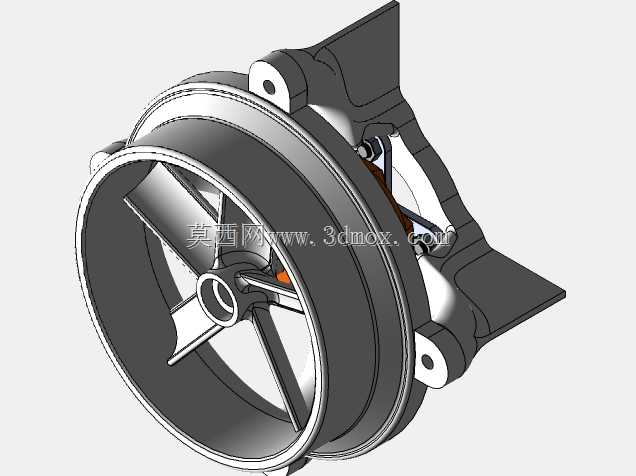

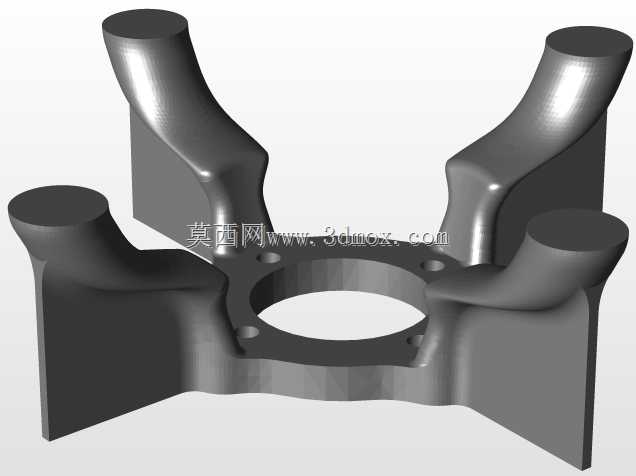

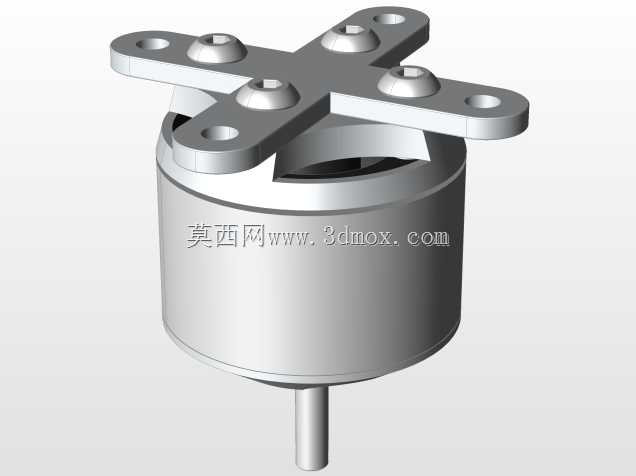

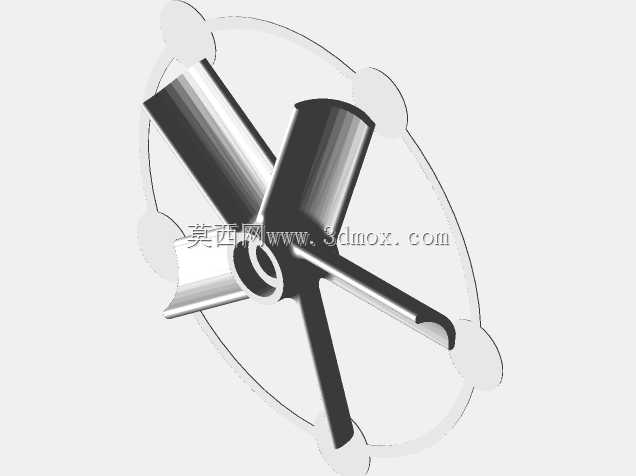

在航模动力改装、小型风道送风系统、桌面级散热装置的搭建场景中，这类适配2212规格无刷电机的涵道风扇转换套件，是解决电机与风道壳体匹配度不足、安装同轴度偏差问题的核心结构件。日常做小型涵道动力组调试时，很多从业者会遇到标准2212外转子电机的安装孔位与常规EDF涵道壳体不匹配的问题，要么是电机座固定孔距对不上，强行拧螺丝会导致电机轴与风叶中心偏移，高速运转时出现震动、风叶蹭壳的情况，要么是电机嵌入风道后轴向定位不准，风叶与涵道内壁的间隙不均匀，既损失推力效率，还会产生异常风噪。这套转换套件的设计，就是针对性解决这类适配痛点，不需要额外对电机或者成品涵道壳进行切削打磨，直接通过套件的定位结构完成电机与涵道壳体的精准对接。从结构设计逻辑来看，套件分为电机定位座、涵道外壳对接段、风叶限位结构三个核心部分，电机定位座上的安装孔完全匹配2212 BLDC电机的标准固定孔距，安装时不需要额外扩孔或者加装转接片，电机放入定位座后，端面与定位台完全贴合，能保证电机轴与涵道中心轴线的同轴度控制在0.1mm以内，避免高速转动时的动平衡偏差。涵道外壳对接段做了止口结构，和标准直径的EDF涵道壳体配合时，止口嵌入壳体内壁，不需要额外打胶定位就能保证径向不偏移，对接后两个壳体件的接缝处平整无台阶，不会在风道内部产生扰流，影响气流的平顺性。实际安装时，只需要准备4个M3x8或者M3x10的螺钉配合螺母，就能完成电机与定位座的固定，两个外壳拼接的位置，可以用普通塑料胶水粘接，也可以用塑料焊接的方式做焊缝密封，保证风道内部的气密性，减少气流泄漏带来的推力损失。从安装边界尺寸来看，套件适配的涵道内径完全匹配对应尺寸的EDF风叶，风叶安装到电机轴上后，叶尖与涵道内壁的间隙控制在0.3-0.5mm之间，这个间隙值既不会因为加工公差导致风叶蹭到内壁，也不会因为间隙过大造成气流回流，降低涵道的推进效率。定位座上延伸出的两个安装耳，是用来将整个涵道动力组固定到设备机架上的，安装耳上的固定孔做了沉台设计，螺丝拧入后头部不会突出安装面，避免和机架上的其他结构产生干涉。在航模应用场景中，这套套件可以用来改装小型固定翼航模的涵道动力，替换原来尺寸不匹配的电机座，不用重新定制整个涵道壳体，就能把常用的2212电机装到标准EDF涵道里，降低动力改装的加工成本；在小型工业散热场景里，这套结构可以用来组装管道式散热风机，把2212电机搭配对应风叶装入通风管道，给密闭设备舱做定向送风散热，套件的密封结构能保证气流全部沿着管道方向流动，不会出现漏风导致散热效率不足的问题。做结构设计的时候，这类转接套件最容易忽略的就是电机的散热间隙，这套结构在电机定位座的侧面预留了通风缺口，涵道内流动的气流会有一小部分通过缺口流过电机外壳，带走电机高速运转时产生的热量，避免电机长时间高负荷运转时出现过热退磁的问题。另外，风叶的轴向定位也做了对应的限位设计，电机轴穿出定位座的长度刚好匹配风叶的安装孔深度，风叶锁紧后不会出现轴向窜动，不需要额外加调整垫片来调整风叶的轴向位置，减少安装时的调试步骤。很多从业者自己DIY涵道组件的时候，往往会忽略安装应力的问题，比如电机座的壁厚设计过薄，螺丝拧紧后会导致电机座变形，挤压电机外转子造成转动卡滞，这套套件的电机座壁厚做了2.5mm的加强设计，螺丝拧紧到标准力矩时，安装座的变形量控制在0.02mm以内，不会对电机的转动造成额外阻力。外壳拼接处的焊缝位置，设计时特意做了0.1mm的溢胶槽，涂胶粘接时多余的胶水会流入溢胶槽，不会挤到风道内部形成凸起扰流，也不会溢到外壳外表面影响外观。在实际选型使用时，只要是采用标准2212规格外转子无刷电机、搭配对应尺寸EDF风叶的管道送风或者涵道动力场景，都可以用这套套件完成组装，不需要单独开模制作电机安装座，能大幅缩短结构搭建的周期，也能避免自行加工零件时的公差累积导致的装配问题。
