多缸内燃机用组合式曲轴结构设计

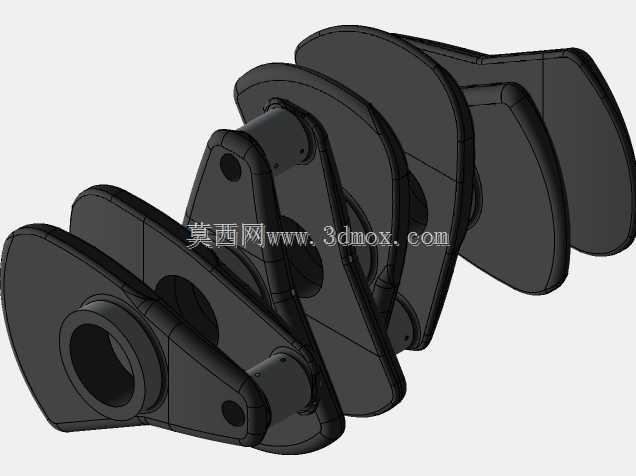

在往复式内燃机的动力传递链路中，曲轴是承接活塞往复运动、将其转化为旋转扭矩输出的核心承载部件，其结构合理性直接决定动力单元的运行稳定性、疲劳寿命与NVH表现，本次呈现的曲轴结构针对中小排量直列多缸机型开发，可适配乘用车、轻型载货车辆的动力总成需求，也可经过参数调整适配小型固定式发电机组、农用机械的动力端配置。从实际装机场景来看，这类曲轴需要在周期性交变载荷下持续工作，每个曲柄销对应一个气缸的连杆组件，主轴颈则承担整个曲轴在缸体曲轴箱内的旋转支撑，设计过程中首先要平衡的是曲柄臂的配重与轻量化需求：图中可见的扇形曲柄臂并非简单的异形结构，其轮廓是经过动平衡校准后的配重形态，能够抵消活塞连杆组往复运动产生的一阶、二阶惯性力，减少曲轴高速旋转时对主轴承座的冲击载荷，避免缸体出现异常振动。从安装边界来看，该曲轴的主轴颈同轴度公差需要控制在0.02mm以内，各曲柄销的相位角严格按照气缸点火间隔角布置，相邻曲柄销的夹角匹配对应缸数的点火顺序，保证各缸做功冲程的扭矩输出均匀衔接；曲轴轴向的定位台阶设置在中间主轴颈位置，能够抵消离合器、正时系统传递过来的轴向窜动力，避免工作过程中出现轴向位移导致的配气相位偏差。结构设计上，主轴颈与曲柄销的过渡位置采用了大圆角沉切处理，避免应力集中导致的曲轴断裂失效，这也是高负荷动力部件的典型设计细节——很多早期曲轴失效案例都源于过渡圆角过小，在交变弯曲载荷下产生疲劳裂纹，最终延伸至轴颈断裂。油道设计采用了斜向交叉钻孔的结构，从主轴颈表面的油孔连通至对应曲柄销的润滑面，能够将缸体主油道输送来的压力机油直接引导至连杆轴承的摩擦面，保证高转速下的润滑可靠性，油道孔口位置都做了倒角去毛刺处理，避免杂质存留造成轴瓦划伤。曲柄臂上的减重孔并非随意开设，其位置经过有限元强度校核，在不降低曲柄臂抗弯、抗扭强度的前提下，尽可能降低曲轴整体的转动惯量，减少发动机加速过程的旋转阻力，同时也为平衡块的安装预留了定位空间，部分机型可在这些孔位压装平衡配重块，进一步精细化校准曲轴的动平衡精度，满足更高转速区间的运行要求。从装配适配性来看，曲轴前端的轴颈结构用于安装正时齿轮、减振皮带轮，后端的法兰结构用于连接飞轮总成，各配合面的尺寸公差、表面粗糙度都有严格要求：与轴瓦配合的轴颈表面需要经过高频淬火处理，表面硬度达到HRC55以上，保证长期摩擦下的磨损量控制在允许范围内，与皮带轮、飞轮配合的定位面则需要保证端面跳动公差符合装配要求，避免传动部件出现偏摆。实际工程应用中，这类曲轴的设计需要反复迭代：首先根据目标机型的排量、缸径、冲程确定曲柄半径，也就是活塞行程的一半，再根据缸心距确定主轴颈与曲柄销的中心距，随后根据最大爆发压力计算轴颈的最小直径、曲柄臂的厚度，再通过动力学仿真调整配重块的质量分布，最后经过样件的台架疲劳试验、动平衡测试，才能最终定型。很多刚接触动力部件设计的工程师容易忽略曲轴的扭转振动问题，实际上长曲轴在周期性扭矩冲击下会产生扭转变形，当激励频率与曲轴固有频率重合时会产生共振，严重时会直接扭断曲轴，因此这类多缸曲轴的设计过程中，通常会在前端匹配扭转减振器，而曲轴自身的刚度分布也会经过针对性调整，将临界转速移出发动机常用工作转速区间，保证全工况运行的可靠性。
