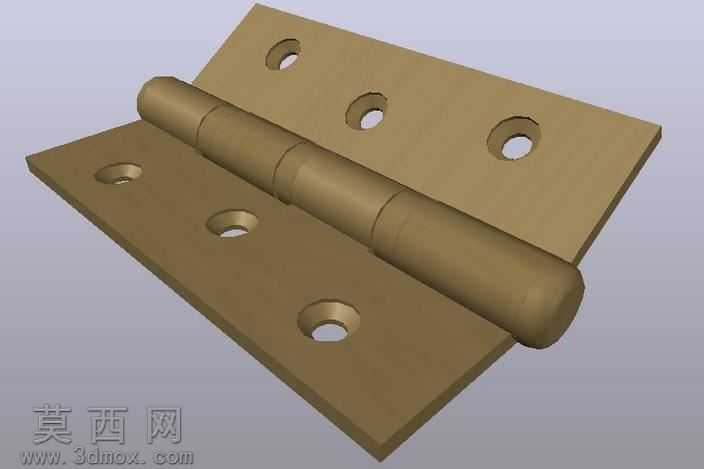

黄铜合金轴承式平开合页三维建模作品

本作品为黄铜合金材质的轴承类型平开合页三维模型，建模过程依托主流三维CAD软件完成，全程采用参数化建模逻辑，保障模型各尺寸参数可根据实际生产需求快速调整适配。建模初期先梳理合页的核心结构组成，将整体拆分为两个对称式页片、中部轴承式铰接芯轴两个核心模块，先绘制单页片的二维草绘轮廓，精准定位三个沉头安装孔的孔位间距、孔深与沉头倒角尺寸，通过拉伸特征生成页片基础实体，对页片边缘做圆角钝化处理，还原真实五金件的工艺细节，避免锐边风险。中部铰接结构采用轴承式铰链设计，区别于普通穿轴合页，建模时将铰接段拆分为多节嵌套式轴套，逐节绘制轴套的回转截面，通过回转特征生成单节轴套后，按照装配间距阵列排布在两个页片的连接侧，保证轴套间的同轴度公差控制在合理范围内，芯轴与轴套间预留符合实际装配要求的间隙，还原轴承铰链转动顺滑、承重性能优异的结构特性。材质渲染阶段，针对黄铜合金的材质特性，调整金属材质的基础色为暖调古铜色，设置合适的金属度与粗糙度参数，添加细微的磨砂质感纹理，模拟真实黄铜五金件的表面处理效果，同时对沉头孔、轴套接缝等位置做光影强化，突出结构的层次感与精密感。设计过程中充分考量合页的实际使用场景，页片厚度、轴径尺寸均参考民用门窗、小型柜体用承重合页的通用行业标准设定，安装孔位适配常规沉头自攻螺丝尺寸，铰接结构的转动角度范围覆盖0至180度，满足常规开合使用需求，模型整体结构完整无破面，各特征建模逻辑清晰，可直接用于产品结构验证、渲染出图或3D打印样件制作，完整还原了轴承式黄铜合页的外观形态与结构细节。
