船用平衡调整片Trimtab结构设计

在小型船舶尤其是竞速类小艇、无人水面航行器的舵系与艉板设计中，Trimtab也就是平衡调整片是极易被忽略但直接影响航行操控手感与能耗表现的核心小部件，很多初入行的结构设计人员在做船体三维建模时，往往只关注主船体线型、动力挂载位的尺寸，却忽略了调整片的安装边界与偏转行程预留，最终实船试航时要么出现调整片刮蹭艉板、要么偏转角度不足无法抵消航行时的扭矩偏航，反而要返工修改船体尾部结构。

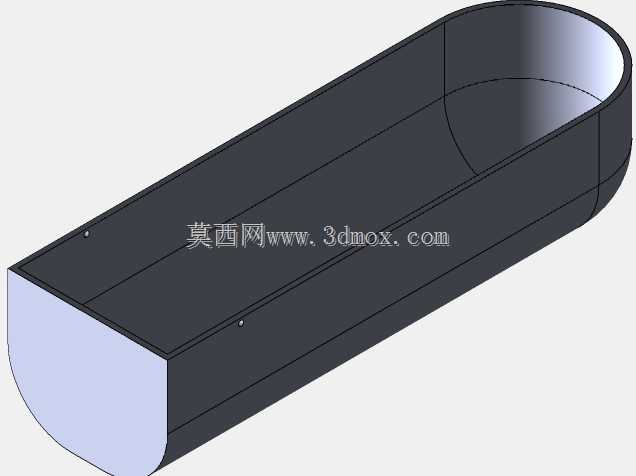

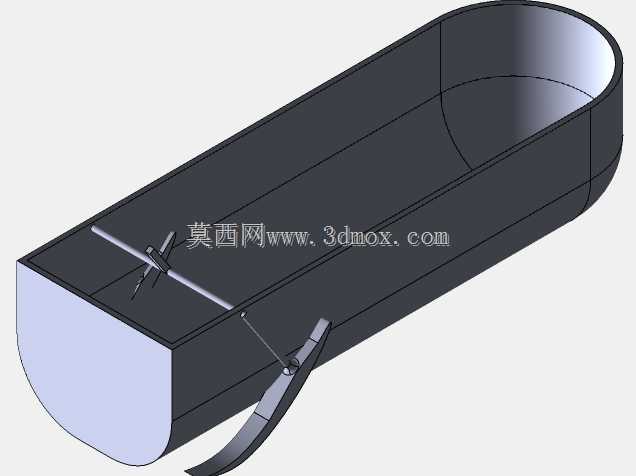

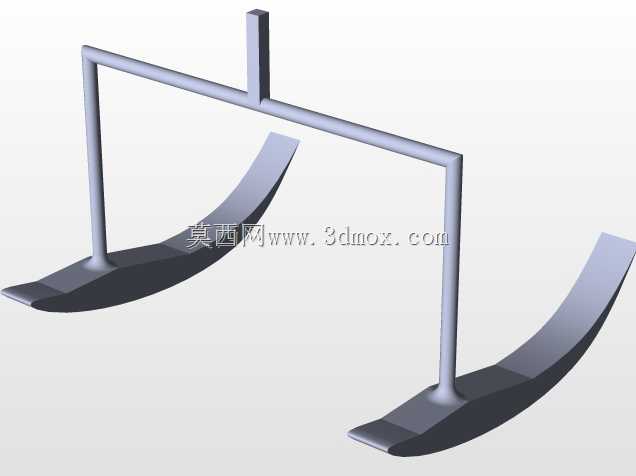

这款Trimtab的整体外形采用长圆头窄长式壳体设计，主体安装基座为半封闭长槽结构，长度方向顺着船体艉部水流方向布置，圆头端朝向船首方向来降低迎流阻力，槽体内部预留了偏转摇臂的运动空间，没有多余的冗余结构，整体壁厚均匀，既保证了安装后的结构刚性，又不会额外增加船体尾部的重量负载，避免尾部过重导致航行时船头抬升过高增加航行阻力。从结构布局来看，调整片的铰接点设置在基座靠近下端的位置，摇臂从基座内部斜向伸出连接外部的调整片翼面，偏转时翼面沿着铰接轴做小角度转动，通过改变翼面上下的水流压力差，产生反向力矩抵消船体航行时因为螺旋桨扭矩、船体线型不对称带来的偏航趋势，不需要舵手持续打舵修正航向，长距离航行时能大幅降低操控疲劳度。

在实际安装边界设计上，这款调整片的基座安装面为平面结构，可以直接贴合在玻璃钢或者铝合金材质的船艉板外表面，安装时只需要在艉板上对应位置打两个固定孔位，不需要对艉板做大面积的切削修改，适配绝大多数12英尺以下的小型小艇、钓鱼艇以及水面无人探测船的艉部安装尺寸，基座的槽体深度刚好覆盖摇臂的全部收起行程，当调整片处于零位也就是不产生调整力矩的位置时，摇臂完全收在槽体内部，不会突出基座表面额外产生水流阻力。设计时特意将调整片翼面的边缘做了圆弧过渡处理，没有尖锐的直角结构，既避免了航行时水流在翼面边缘产生紊流增加阻力，也能防止安装维护时尖锐边角划伤操作人员。

从功能特性来看，这款调整片除了基础的航向配平功能外，还可以通过调整翼面的固定偏转角度，适配不同载重下的船体浮态，比如当船体尾部挂载较重的舷外机、或者尾部载重量较大时，将调整片设置为一定的下偏角度，能在航行时给艉部提供一定的抬升力，减少船体尾部的浸水深度，降低航行阻力，提升航行速度同时降低动力能耗。在结构强度设计上，基座与翼面的铰接位置做了局部加厚处理，能够承受高速航行时水流的持续冲击，不会因为长时间受水流脉动压力出现铰接松旷、翼面变形的问题，摇臂与基座之间的间隙控制在合理范围，既不会因为间隙过小出现卡滞，也不会因为间隙过大导致水流进入基座内部长期淤积泥沙影响偏转灵活性。

很多设计人员在做同类调整片建模时，容易犯的错误是将翼面的偏转行程设置过大，实际上船舶航行时Trimtab只需要正负15度以内的偏转角度就足够满足配平需求，过大的偏转角度反而会增加额外的航行阻力，甚至在高速航行时因为翼面受力过大导致结构损坏。这款结构在设计时就通过槽体内的限位结构，将翼面的最大偏转角度限制在合理区间，不需要额外加装外部限位块，结构更简洁可靠性更高。另外基座的半封闭结构设计，也能在航行时阻挡一部分漂浮的杂物、水草缠绕到摇臂铰接位置，降低故障概率，日常维护时只需要定期用清水冲洗槽体内部的淤积泥沙即可，不需要复杂的拆解保养。

在三维建模的细节处理上，这款结构的所有转角位置都做了合理的圆角过渡，没有应力集中的尖锐直角，不管是后续采用3D打印做功能样件验证，还是采用注塑、钣金冲压工艺做批量生产，都能满足工艺成型要求，不需要额外做工艺补正修改。安装孔位的位置设置在基座的两侧加强筋位置，固定螺丝锁紧时不会导致基座壳体变形，保证安装面与艉板完全贴合，不会出现缝隙导致航行时水流渗入。
