户外休闲用ZIPPY750滑轮滑索装置结构设计

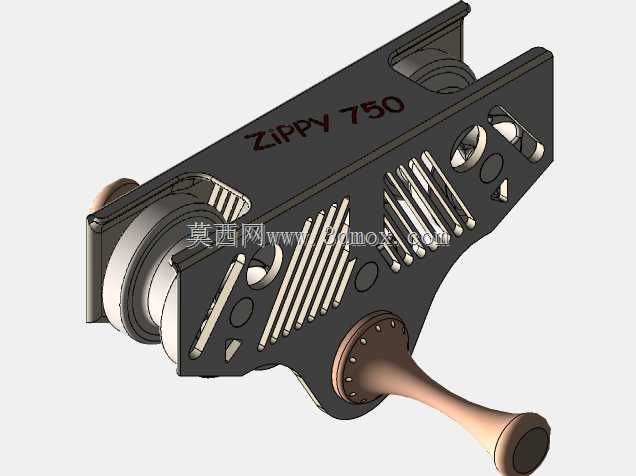

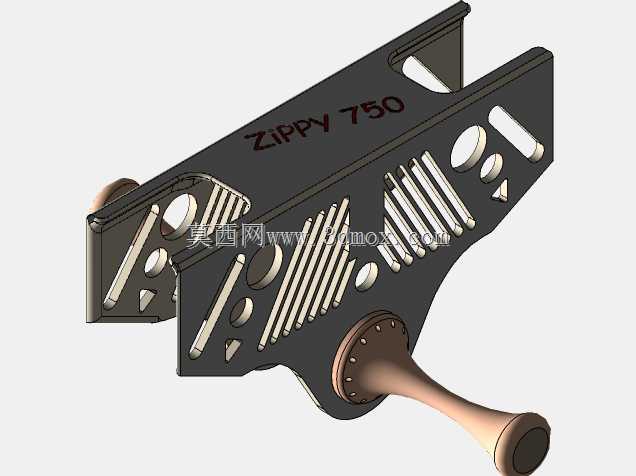

　　这套滑索滑轮装置主要面向户外休闲运动场景设计，可适配景区滑索、丛林穿越、户外拓展营地等多种无动力游乐设施的使用需求，作为承载人员沿架空绳索滑行的核心承载与导向部件，直接决定滑索运行的顺畅度与使用安全性。从结构功能来看，装置主体采用双侧板夹装滑轮组的布局形式，两块平行设置的金属侧板作为核心承载基体，既承担滑轮轴的固定支撑作用，也为内部滑轮、绳索提供侧向防护，避免滑行过程中绳索从滑轮槽内脱出，同时侧板上开设的多组镂空槽并非单纯的减重设计，部分长条形镂空可作为滑行过程中观察绳索磨损状态的观察窗口，圆形镂空则可作为安装安全绳挂点、辅助制动组件的预留接口，兼顾轻量化与功能拓展性。装置上集成的单组深槽滑轮采用大直径轮体设计，

　　轮槽弧度匹配常用的10-14mm直径静力绳规格，轮体与侧板之间设置耐磨衬套，可降低高速滑行时的转动阻力，减少轮轴与侧板的磨损，延长部件的维护周期。侧板一侧延伸出的握持手柄采用符合人体工学的锥度造型，表面做防滑纹理处理，可供使用者在滑行过程中稳定抓握，手柄与侧板的连接部位采用多螺栓铆接固定，连接位置做圆弧过渡处理，避免应力集中导致的连接部位断裂风险。从设计思路层面，这套装置优先考虑户外使用的可靠性，整体结构无易损的细小电子元件，所有运动部件均做防尘防水的间隙设计，可适应户外雨淋、沙尘等复杂环境，无需频繁拆解维护；侧板上标注的ZIPPY750标识对应装置的额定承载规格，可满足单人次75kg级别的承载需求，

　　安全系数按照户外游乐设施的5倍冗余标准设计，所有受力部位的板材厚度均经过受力仿真校核，在最大载荷工况下侧板的最大变形量控制在0.2mm以内，不会出现滑轮卡滞、结构变形的问题。关于安装边界与尺寸参数，装置整体的宽度控制在120mm以内，可适配绝大多数户外滑索的绳索间距要求，滑轮的安装轴距经过优化，使得绳索进出滑轮槽的导入角度控制在15度以内，避免绳索与轮槽边缘出现硬摩擦，降低绳索的磨损速率；装置顶部预留的挂点孔位可直接连接安全吊带的主锁，挂点位置处于整体结构的重心正上方，滑行过程中可保持装置的水平姿态，不会出现侧倾导致的滑轮偏磨问题。在实际使用场景中，这套装置无需额外的辅助安装工具，只需将绳索卡入滑轮槽内，

　　闭合侧板的保险卡扣即可完成安装，单人操作耗时不超过10秒，非常适合户外拓展场地的快速转场、多段滑索的接续使用需求；装置的整体重量控制在1.2kg以内，不会给使用者带来额外的负重负担，同时金属结构的抗冲击性能优异，可承受滑行过程中启动、制动阶段的瞬时冲击力，避免结构失效引发的安全事故。针对户外使用的常见问题，设计时特意将所有棱角位置做R3以上的圆角处理，避免使用者抓握、安装时被尖锐边角划伤，侧板表面采用哑光喷塑处理，既可以提升金属部件的防锈能力，也能避免户外强光下的反光干扰使用者视线。滑轮的轮体采用自润滑材质制作，无需定期加注润滑脂，长期户外使用也不会出现转动卡滞的问题，轮槽的深度设计为绳索直径的1/3，既可以保证绳索不会脱出，也能在绳索出现轻微磨损、直径变细时依然保持稳定的导向效果。
