带极性标记多孔小型电子试验原型板

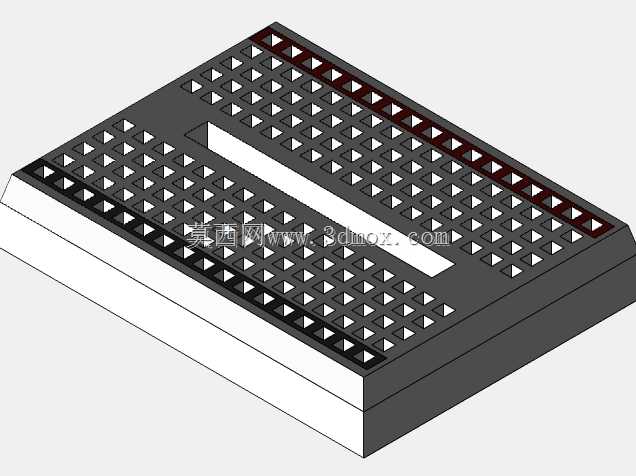

　　在电子电路原型验证、小批量功能试装的日常作业场景里，这类多孔试验板是硬件工程师、结构适配人员手边高频使用的基础载具，区别于常规面包板的插拔式结构，这款一体化成型的多孔板更适配需要固定焊接、长期反复测试的试验场景，能避免频繁插拔带来的接触松动问题，在高校电子实验室、企业研发部的硬件测试工位、小型电子试制工坊中都能见到这类载具的身影。从实际使用的角度出发，这款试验板的孔位采用17×10的规整矩阵排布，孔位间距遵循常规直插电子元件的引脚间距标准，可兼容电阻、电容、二极管、晶体管等常规直插式电子元件的引脚固定需求，不管是做简单的通路验证，还是多元件组合的功能电路试装，都能快速完成元件排布与固定，不需要额外在板件上钻孔加工，

　　大幅缩短原型搭建的前期准备时间。板体本身厚度设为8mm，这个厚度是经过多轮试装验证的取值，既不会因为板体过薄在焊接、元件插拔过程中出现翘曲变形，也不会因为厚度过大增加不必要的重量、占用过多的安装堆叠空间，板体整体宽度45.5mm、长度34.5mm，属于紧凑型的小尺寸原型板，适配小型试验台、便携测试箱内的有限安装空间，不管是嵌入小型测试工装的预留槽位，还是通过侧边固定在试验支架上，这个尺寸边界都能适配多数常规小型测试场景的安装要求。板体上设置的彩色编码极性标记，是这款板件在设计上非常贴合实际作业需求的细节，在多元件焊接、电路调试的过程中，作业人员很容易因为元件排布密集搞反正负极接线方向，尤其是二极管、电解电容这类有明确极性要求的元件，

　　一旦接反不仅会导致电路功能失效，甚至可能烧坏测试元件、损坏配套的测试设备，板体上的彩色极性标记可以在元件排布阶段就给作业人员明确的方位参考，不需要反复对照电路图标注极性，能有效降低接线错误的概率，提升原型搭建与调试的效率。从结构设计的思路来看，这款板件采用一体化的实心结构设计，区别于拼接式的多孔载具，整体结构强度更高，在反复焊接、元件拆换的过程中不会出现板体分层、孔位开裂的问题，板体边缘做了规整的直角处理，方便多块同规格板件并排拼接使用，当测试电路规模超出单块板的承载范围时，可以快速将多块板拼接固定，扩展元件安装的孔位数量，不需要更换更大尺寸的板件，适配不同规模的原型测试需求。板体表面的孔位做了统一的倒角处理，

　　在元件引脚插入时不会出现卡滞、刮伤引脚镀层的问题，能保证元件引脚与板件接触位置的平整度，不管是做焊接固定还是临时插接测试，都能保证引脚固定的可靠性，避免因为孔位边缘毛刺导致的接触不良问题。在实际的设备适配场景中，这类小型试验板不仅可以用于桌面级的电路原型测试，还可以作为小型专用测试设备的内置载板，嵌入到定制化的小型测试工装内部，用来固定测试电路的核心元件，因为其尺寸规整、孔位标准化，不需要对工装安装位做特殊的定制加工，就能完成板件的固定，大幅降低小型测试工装的制作周期与加工成本。对于三维建模从业者而言，在搭建电子实验室场景、小型测试设备装配体、电子试制工位的三维展示模型时，这款标准化的多孔试验板可以作为通用的电子类基础配件使用，其规整的矩阵孔位、明确的外形尺寸、带极性标记的细节特征，能提升整个装配场景的真实感与细节完整度，不需要从零开始搭建这类通用基础配件的模型，可直接适配各类电子相关的三维装配场景。在日常的元件测试作业中，这款板件的实心结构也能承受一定的外力冲击，在试验台搬运、测试工装移动的过程中，不会因为轻微的磕碰出现板体碎裂、孔位错位的问题，相比薄型的纸质覆铜板试验件，耐用性有明显提升，适合高频次、反复使用的测试场景，长期使用下来也能降低试验耗材的更换成本。
