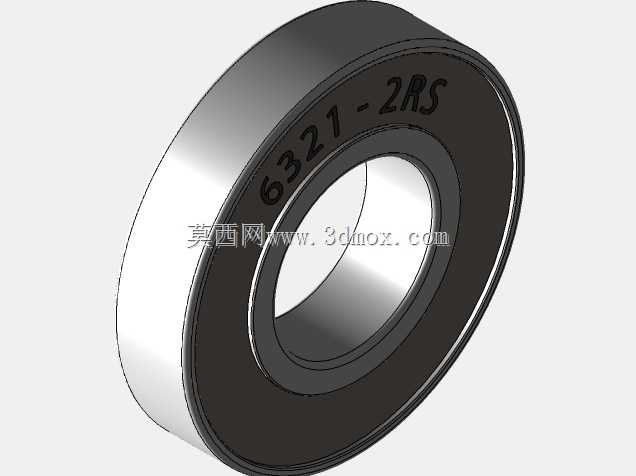

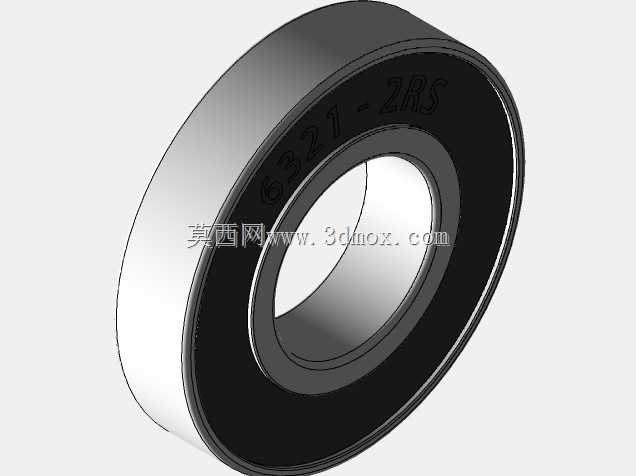

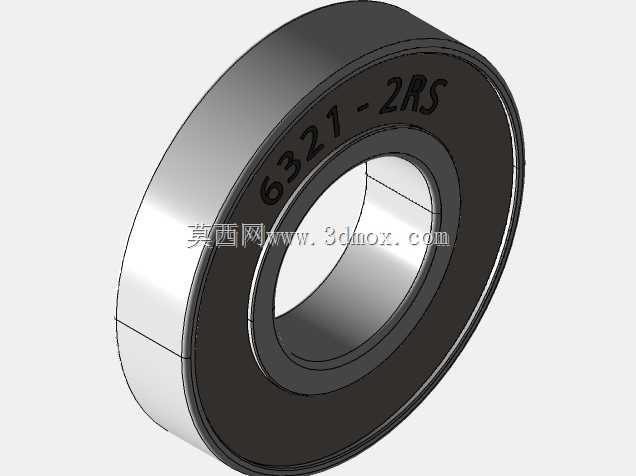

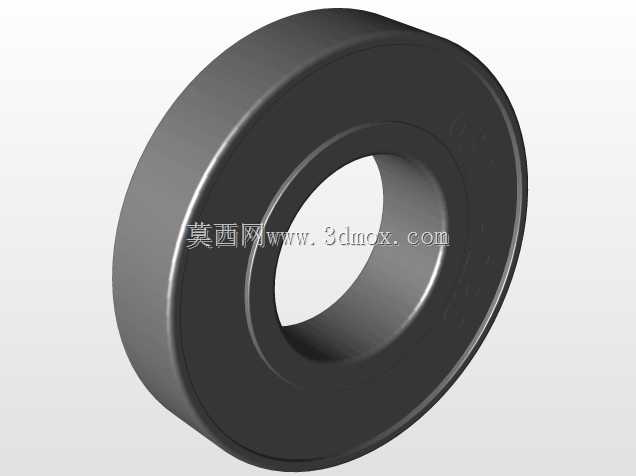

双面密封深沟球轴承6321-2RS结构模型

在重载传动系统的旋转支撑环节，这类双面接触式密封的深沟球轴承，是承担中等径向载荷、兼顾少量轴向载荷的核心支撑部件，常被应用在矿山输送辊筒、中型减速机输入输出轴、工业风机主轴、农用机械传动轮系这类对防尘防脂泄漏有明确要求的工况场景里。做结构设计选型时，首先要明确安装边界的尺寸约束：内圈与轴的配合面直径为105mm，属于基孔制过盈配合范畴，装配时通常采用热装工艺避免敲击损伤滚道；外圈与轴承座孔的配合直径为225mm，需根据座孔材质选择合适的配合公差，铸铁座孔可选过渡配合，钢制焊接座孔可适当增加过盈量防止跑圈。轴承自身的轴向宽度为49mm，设计轴系时要预留对应的安装空间，同时要注意轴肩与座孔挡肩的尺寸限制：内圈侧轴肩直径不能超过138mm，外圈侧座孔挡肩直径不能小于212mm，否则会挡住密封件的安装空间，或是在拆卸轴承时无法让拉马爪勾住内圈端面，给后期维护造成阻碍。轴承两侧的2RS式接触密封，是丁腈橡胶材质搭配钢制骨架的结构，密封唇口与内圈的密封槽过盈贴合，能有效阻挡外部的粉尘、切削液、泥水等杂质进入滚道内部，同时防止轴承内部填充的润滑脂在运转过程中泄漏，相比开式轴承能大幅延长维护周期，在工况环境较恶劣、不便频繁加注润滑脂的场景下优势明显。最小安装圆角半径为3mm，这就要求轴肩和座孔挡肩处的过渡圆角必须小于这个数值，否则装配时轴承无法贴合定位端面，会出现轴系窜动的问题。从承载能力来看，该轴承的动态额定载荷能满足多数中速重载传动的需求，采用润滑脂润滑时，允许的最高运转转速适配多数通用工业设备的转速区间，若采用油润滑可适当提升转速上限，但要注意密封结构对润滑油的兼容性，避免橡胶密封件被油品腐蚀老化。建模过程中，需要重点还原滚道的曲率半径、钢球的排布间隙、保持架的兜孔结构，还有密封件与内外圈的配合间隙，不能只做外观的近似建模——很多新手建模时容易忽略密封唇口的倾斜角度、内圈密封槽的深度尺寸，导致后续做装配干涉检查时出现误判，或是导出工程图时尺寸标注出现偏差。钢球与滚道的接触角要符合深沟球轴承的设计规范，保持架采用浪形冲压结构，建模时要还原兜孔与钢球的间隙，保证模型在做运动仿真时能真实模拟钢球的滚动状态，不会出现卡滞或穿模的问题。另外，轴承的倒角尺寸、端面的粗糙度要求虽然在三维模型上不需要做纹理还原，但在做模型属性标注时要明确对应的工艺要求，方便后续出图时直接调用。在做轴系装配仿真时，还要考虑轴承的预紧量调整空间，该型号轴承属于标准深沟球结构，通常不需要过大的预紧力，装配时靠端盖的调整垫片控制轴向间隙即可，避免预紧过大导致运转温升过高，缩短轴承使用寿命。材质方面选用铬钢作为内外圈和钢球的材料，保持架采用冲压钢板，密封件为丁腈橡胶，建模时可给不同零件赋予对应的材质属性，方便后续做有限元分析时直接调用材料参数，校核额定载荷下的接触应力和变形量，验证选型的合理性。
