小型离心式动力增压器蜗壳转子结构

项目分类:通用机械零部件 发布时间:2021-10-16 ID:319818
  • 小型离心式动力增压器蜗壳转子结构
  • 小型离心式动力增压器蜗壳转子结构
  • 小型离心式动力增压器蜗壳转子结构
  • 小型离心式动力增压器蜗壳转子结构
  • 小型离心式动力增压器蜗壳转子结构
  • 小型离心式动力增压器蜗壳转子结构

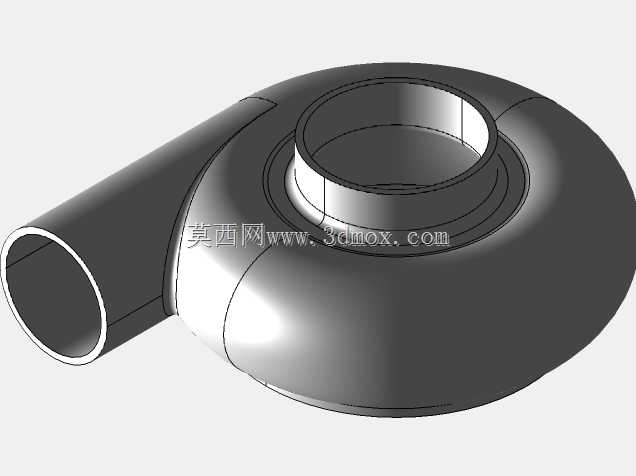

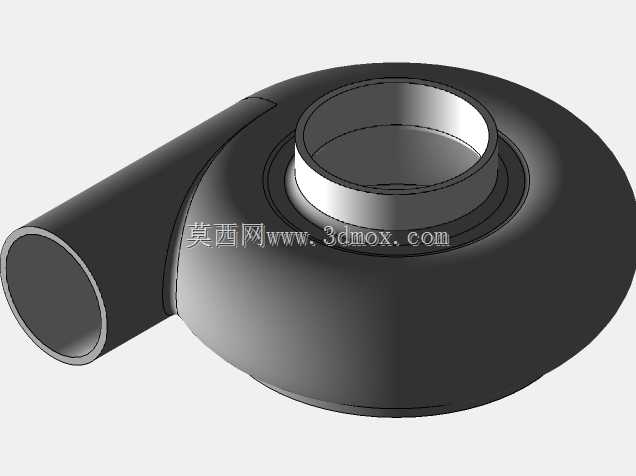

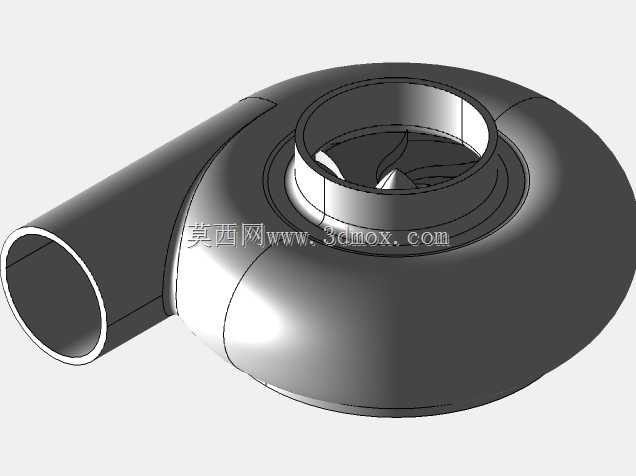

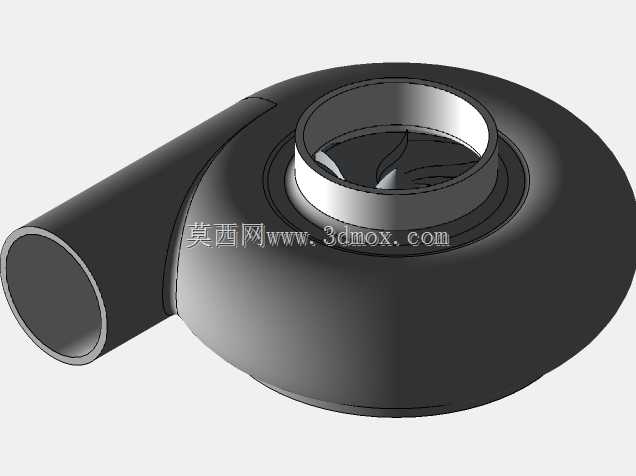

  这款小型离心式动力增压器的结构设计,主要面向小排量内燃动力的进气增压场景,在小型通用汽油机、微型航模动力、便携发电设备的动力升级场景中较为常用,核心作用是通过叶轮高速旋转压缩进气,提升动力单元的充气效率,在不扩大缸体排量的前提下提升动力输出上限,同时优化低转速区间的扭矩响应。从结构布局来看,整体采用经典的蜗牛形蜗壳流道设计,进气端为轴向直段接口,出气方向沿蜗壳切向布置,这种流道形态可以最大程度降低气流在壳体内的沿程阻力,将叶轮甩出的高速气流平稳导向出气端口,减少紊流带来的能量损耗。设计阶段首先敲定的是核心转子的安装边界,叶轮底座预留的轴开口为5mm,适配市面上多数小型高速电机的输出轴径,不需要额外加工转接轴套就能完成装配,

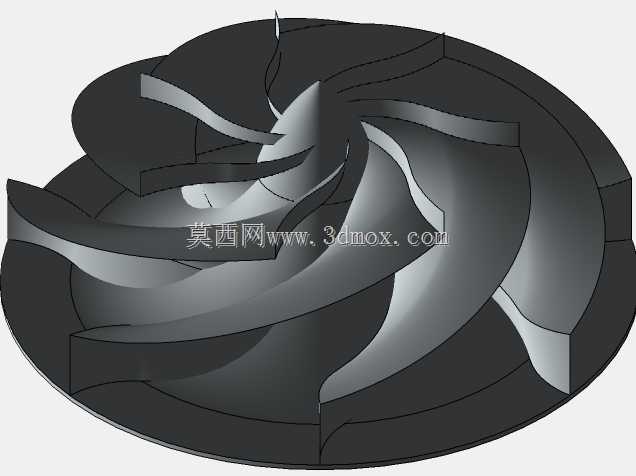

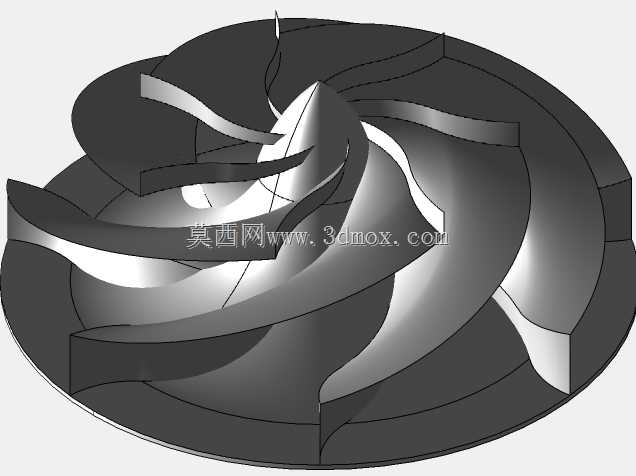

  降低了配套使用的加工成本;压气室的直径设定为115mm,这个尺寸是在平衡增压比与整体体积后确定的,既可以满足小排量动力所需的0.3-0.5bar增压值需求,又不会因为体积过大挤占动力舱的安装空间,转子部分的总高度控制在60mm,安装时只需要在固定端预留对应深度的避让空间,就能保证转子旋转时不会与壳体、安装基座发生运动干涉。蜗壳的壁厚设计采用渐变式处理,靠近进气直段的位置壁厚稍厚,用于承接进气接口的安装应力,避免安装固定时出现壳体开裂,流道内壁的曲面做了顺滑过渡处理,没有突兀的折角,建模时全程采用G2连续曲面构建,保证气流在流道内转向时不会出现局部涡流,影响增压效率。转子部分的叶轮采用后弯式叶片设计,

  这种叶片形态在高转速下的气动效率更高,工作转速区间覆盖每分钟3万转到8万转,匹配小型高速无刷电机的输出特性,叶轮与底座的连接采用一体式结构设计,减少装配带来的动平衡误差,实际装配前只需要做简单的单平面动平衡校正,就能满足高转速运行的稳定性要求,避免高速运转时出现振动过大、轴承过早磨损的问题。在安装适配性上,蜗壳的进气直段采用等直径圆管接口,可以直接套接对应尺寸的进气胶管,不需要额外设计转接法兰,出气端的切向接口同样采用标准圆管形态,方便对接节气门或者进气歧管的管路,整个壳体的固定点位围绕蜗壳的外圈均匀布置,安装时受力均匀,不会因为长期振动出现固定点位断裂的问题。实际使用场景中,这类小型增压器常被用于小型卡丁车动力改装、

  微型无人机活塞动力增压、便携应急发电设备的高原功率补偿,在高海拔低气压环境下,通过增压补偿进气密度,可以让动力单元保持接近平原地区的输出功率,避免因为空气稀薄出现功率骤降、启动困难的问题。建模过程中对各个配合面的公差做了预留,转子与蜗壳内壁之间的间隙控制在0.3mm到0.5mm之间,既可以避免高速旋转时叶轮与壳体内壁发生刮蹭,又不会因为间隙过大导致气流回流,降低增压效率;轴孔的配合公差采用H7/g6的间隙配合,既可以保证转子转动顺畅,又不会因为轴孔间隙过大出现转子偏心的问题。整个结构没有多余的冗余设计,所有曲面和结构都服务于气动效率与安装便利性,壳体的外形没有做多余的装饰性结构,全部为功能性曲面,在满足结构强度的前提下尽可能降低壳体重量,适配对重量敏感的小型动力应用场景。
