六旋翼共轴防护圈式概念无人机结构设计

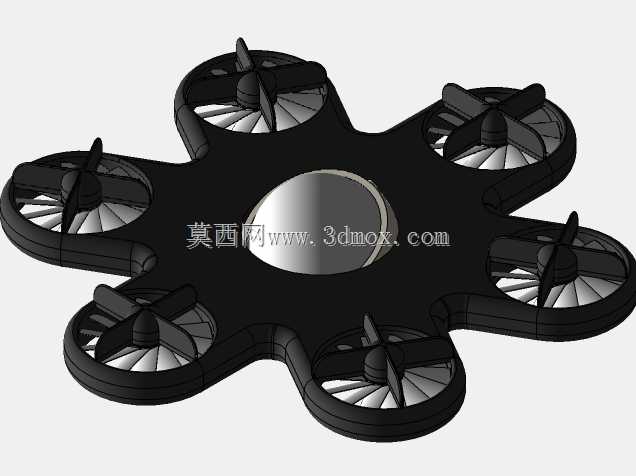

这款六旋翼布局的概念无人机，在结构设计上采用了一体式花瓣形防护圈结构，将六个旋翼单元完全整合进机身外圈的一体化框架内，区别于传统多旋翼无人机外露旋翼的结构形式，从结构根源上降低了旋翼碰撞障碍物、剐蹭操作人员的风险，适配室内巡检、近距离作业、人群周边低空飞行这类对飞行安全性要求较高的应用场景。

从实际用途维度出发，该结构可适配多类作业需求：在室内仓储场景中，一体化防护圈可避免旋翼剐蹭货架、货物包装，完成库存盘点、通道巡检作业时无需过度担忧碰撞造成的设备损坏或货物损伤；在影视航拍近景拍摄场景中，防护结构可让设备贴近拍摄主体完成运镜，不会因旋翼外露产生安全隐患；在应急救援的狭小空间侦察场景中，外圈防护结构可在碰撞墙面、管道等障碍物时缓冲冲击力，保护旋翼桨叶不受损，维持飞行姿态稳定。

功能特性层面，六个旋翼沿中心舱体周向均匀分布，相邻旋翼的旋转方向反向设置，抵消旋翼旋转产生的反扭矩，相比常规四旋翼布局，六组动力单元的冗余度更高，单组动力出现异常时，剩余动力单元仍可通过飞控算法调整输出，维持可控飞行姿态，提升作业过程中的可靠性。中心舱体采用半球形凸起的圆润结构，内部可集成飞控主板、电池模组、任务载荷挂载接口，半球形的曲面设计可降低飞行过程中的正向风阻，同时避免尖锐棱角在碰撞时产生应力集中，提升机身结构的抗冲击性能。每个旋翼单元的防护圈与机身主体为一体化连通结构，旋翼安装座直接固定在防护圈与中心舱的连接筋位上，无需额外加装独立的旋翼保护罩，减少了整机的零件数量，降低装配复杂度，同时一体化结构的连接强度远高于后期加装的卡扣式保护罩，在发生轻度碰撞时不会出现保护罩脱落、旋翼错位的问题。

设计思路上，这款概念机型没有采用传统多旋翼“中心板+机臂”的分体式结构，而是将机臂、旋翼防护圈、机身承力框架整合为单一整体结构，可通过一体注塑、3D打印等工艺一次成型，减少装配环节的公差累积，提升整机结构精度。旋翼的安装位置下沉至防护圈的环形槽内，桨叶的最高旋转平面低于防护圈的上沿高度，即使设备发生侧翻、跌落，桨叶也不会直接接触地面，降低桨叶断裂的概率。中心舱的底部预留了平整的安装平面，可根据不同作业需求快速更换挂载模块，包括航拍云台、气体检测传感器、小型抛投装置等，安装平面上预设的定位孔位可保证载荷安装的同轴度，避免载荷偏心影响飞行稳定性。

外形尺寸与安装边界方面，整机为正六边形对称布局，相邻两个旋翼单元的中心间距保持一致，保证动力输出的力矩平衡，整机最大外轮廓尺寸控制在可适配常规收纳包的范围内，防护圈的外圈做了圆弧过渡处理，没有突出的棱角结构，收纳时不会剐蹭携带包的内衬。旋翼与防护圈内壁之间预留了足够的安全间隙，避免桨叶旋转过程中触碰圈体产生振动或噪音，每个旋翼的电机安装座都设置了加强筋结构，连接至中心舱体的主承力结构，将电机运转产生的振动分散至整个机身框架，降低局部应力，延长结构使用寿命。起落部分没有采用额外的外置起落架，而是利用防护圈底部的平整边条作为支撑结构，进一步简化整机结构，降落时六个支撑点均匀受力，可在不太平整的地面保持稳定停放，不会出现侧翻问题。整机的重心设计落在中心舱的几何中心位置，与六个旋翼形成的升力中心重合，飞行过程中无需额外的动力配平，降低动力损耗，提升续航表现。
