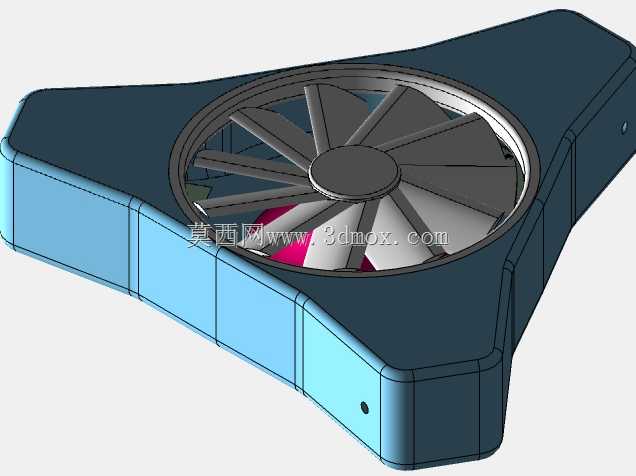

内置风扇矢量推力无人机机架结构

该结构件为内置风扇布局矢量推力无人机的核心承载机架，在实际作业场景中，这类构型的无人机主要面向狭小空间巡检、室内复杂环境探查、近距精准作业等对飞行姿态控制精度要求较高的使用场景，区别于常规外置旋翼的多旋翼无人机，内置风扇的矢量推力布局可以大幅压缩整机外廓尺寸，避免旋翼外露带来的碰撞剐蹭风险，在管廊巡检、建筑内部结构排查、灾后狭小空间搜救等场景中，能够穿过常规无人机无法进入的狭窄通道，同时依靠矢量推力结构实现姿态的快速调整，在紊流较多的封闭空间内保持飞行稳定性。

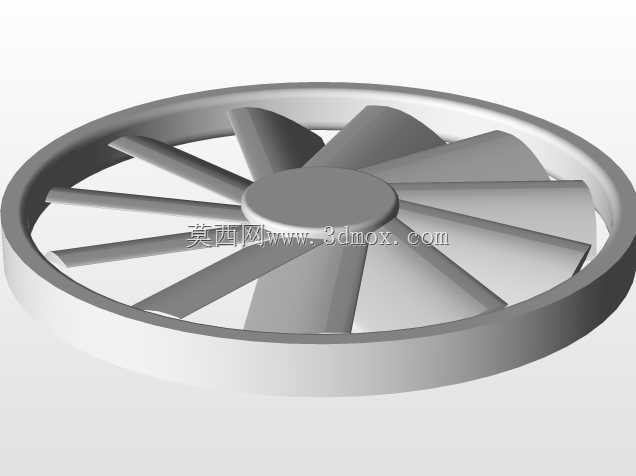

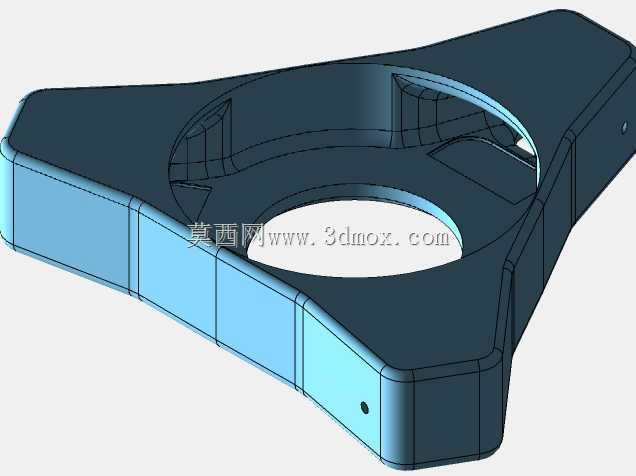

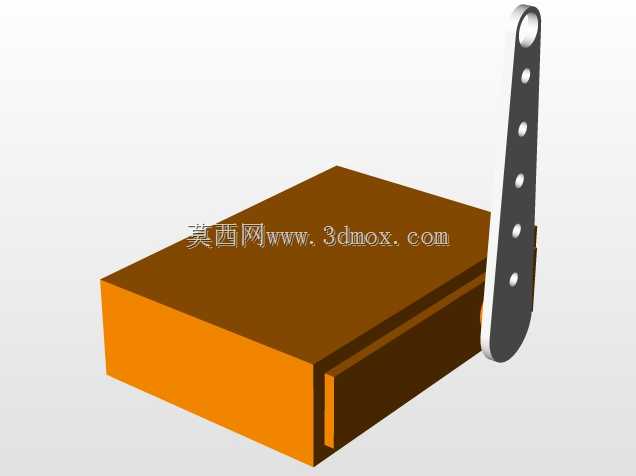

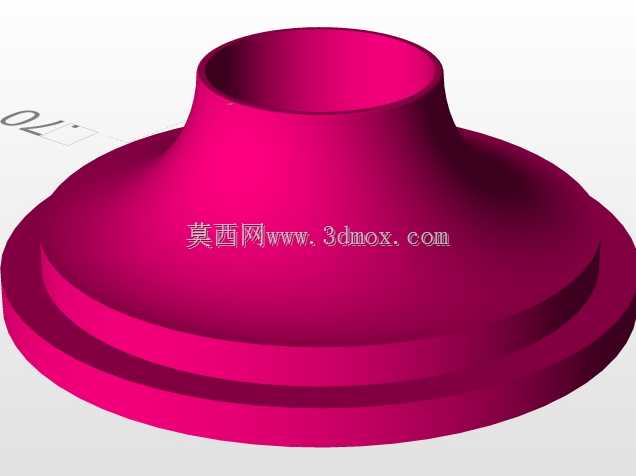

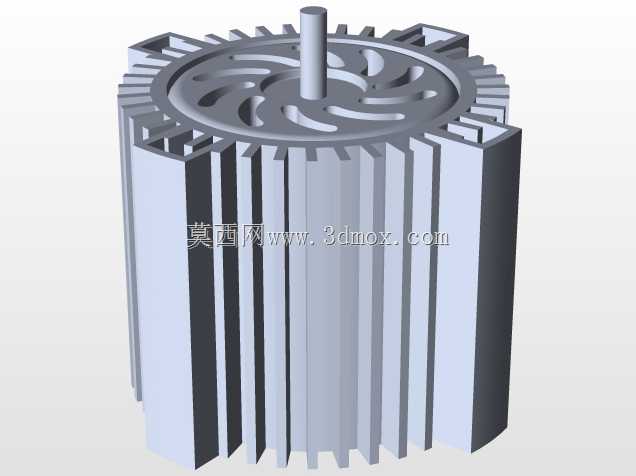

从功能特性来看，该机架作为整机的核心承载基体，需要同时承担内置风扇涵道的安装定位、动力模块的固定、航电系统的安装承载、矢量推力调节机构的连接基准等多重功能。结构中部的大尺寸环形安装位为内置涵道风扇的装配基准面，环形结构的同轴度公差直接影响风扇运转时的动平衡表现，设计时预留了风扇定子组件的安装螺孔位，同时在环形结构周边设置了加强筋结构，抵消风扇高速运转时产生的振动传递，避免振动传导至航电模块影响传感器精度。三角布局的三个延伸臂为矢量推力喷口的调节机构安装位，每个延伸臂内部预留了舵机安装腔与推力风道的导通空间，风扇产生的加压气流通过三个臂内的风道输送至端部的矢量喷口，通过舵机调整喷口的出气方向，即可实现三个方向的推力矢量调节，无需额外设置倾斜盘结构，相比常规多旋翼的变距调节结构，传动链路更短，姿态响应速度更快。

设计思路上，该结构优先兼顾了轻量化与结构刚性的平衡，整体采用薄壁加筋的结构形式，主体壁厚根据受力路径做了差异化设计：在风扇安装位、臂根连接位置等应力集中区域，壁厚做了局部加厚处理，同时设置了纵横交错的加强筋，将风扇运转的振动载荷、飞行时的气动载荷均匀分散至整个机架结构，避免局部应力集中导致的结构疲劳；在非主要受力的区域，做了局部的挖空减重处理，在不降低整体结构刚性的前提下尽可能降低整机重量，提升有效载荷占比。结构的边角位置全部做了圆角过渡处理，一方面避免薄壁结构的应力集中问题，另一方面减少飞行过程中的气动阻力，同时避免尖锐边角在装配、作业过程中造成磕碰损伤。

从安装边界与尺寸适配角度来看，该机架的中部环形安装位的内径尺寸匹配常用的3-4寸涵道风扇的外廓尺寸，安装孔位采用圆周均布的设计，可适配同规格不同厂商的涵道风扇组件，具备一定的通用性。三个延伸臂的端部安装面与中心环形面的夹角经过优化，保证三个矢量喷口的推力轴线交汇于整机的重心附近，降低姿态调节时的耦合力矩，减少飞控系统的调节补偿量。每个延伸臂上预留的航电设备安装位尺寸匹配常规的飞控模块、电调、电池组件的安装尺寸，安装孔位采用通用的M2螺孔规格，可直接适配标准的航电固定件。机架底部预留了任务载荷的安装接口，可根据作业需求挂载小型摄像头、气体检测传感器等作业模块，接口位置设置在整机重心的正下方，避免挂载载荷后出现重心偏移影响飞行稳定性。

结构的装配逻辑采用一体化集成设计，机架主体为单一部件，减少了装配环节的连接件数量，既降低了装配复杂度，也减少了连接位置的松动风险，配合矢量推力的风道设计，臂内的风道与机架主体为一体化成型，避免了拼接风道带来的漏气问题，保证风扇产生的加压气流能够高效输送至端部喷口，提升动力利用效率。在风道的转角位置做了圆弧过渡处理，降低气流在风道内的沿程阻力，减少气流紊流带来的推力损失与气动噪音。
