Arduino摇杆安装固定外壳结构

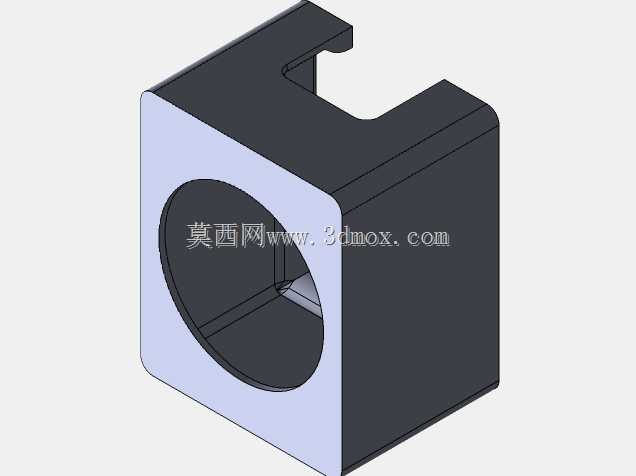

　　在嵌入式控制外设、小型人机交互装置的开发场景中，操纵杆的安装防护结构直接影响操作手感与硬件使用寿命，这款适配Arduino平台的操纵杆外壳，正是针对小型电控装置的摇杆安装需求设计的防护固定构件。日常做小型遥控装置、桌面控制终端、开源硬件交互项目的时候，裸露的摇杆模块不仅容易受磕碰损坏，引脚和接线部分也容易因为误触碰出现短路、接线松脱的问题，这款外壳通过分体式的结构设计，把摇杆模块的电路板完全包覆在内部，只留出操作杆的伸出空间，同时预留了标准紧固件的安装位置，不需要额外做定制支架就能完成模块的固定。从结构设计逻辑来看，外壳采用上下扣合的两件式布局，四个角位设置了带沉台的安装柱，沉台深度刚好适配M3规格的螺钉头部，

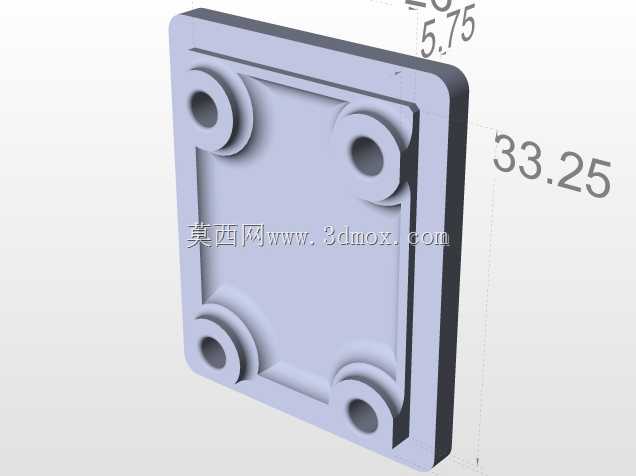

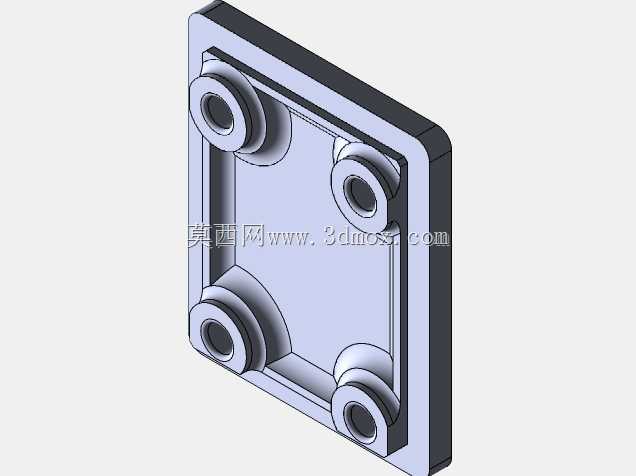

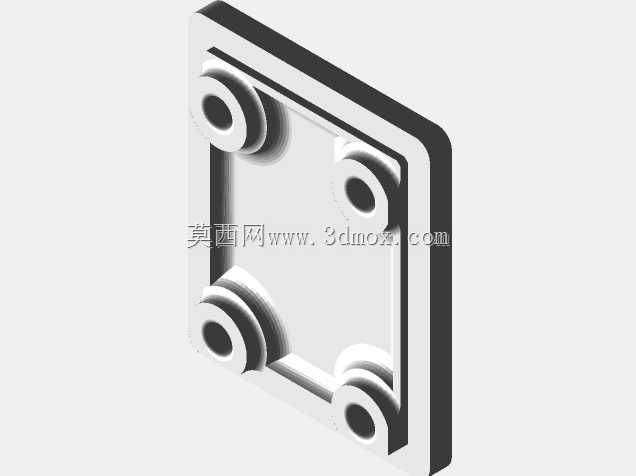

　　装配后螺钉不会突出外壳表面，既避免了刮擦安装面，也能让外壳贴合安装基准面，不会出现凸起干涉。安装柱的内孔对应M3螺钉的过孔尺寸，配合配套的螺母可以实现上下壳体的锁紧，锁紧后壳体的拼合缝隙控制在0.1mm以内，既能阻挡日常环境中的灰尘进入壳体内部沾附电路板，也不会因为拼缝过大出现结构松动、操作时壳体异响的问题。考虑到摇杆操作时的受力特点，四个安装柱的根部做了环形的加强筋过渡，避免频繁操作摇杆时的侧向力传导到安装柱位置，导致柱体根部出现应力断裂。壳体的内部型腔完全匹配常用Arduino摇杆模块的外形尺寸，型腔边缘做了0.2mm的让位间隙，既可以轻松放入模块，也不会因为间隙过大导致模块在壳体内晃动，影响操作的定位精度。

　　外壳的外侧轮廓采用圆角过渡，没有尖锐的棱角，在手持类控制装置上使用时不会硌手，安装到设备面板上时也能和周边的结构件保持顺滑的视觉衔接。安装边界方面，壳体整体为方形结构，四个安装孔的中心距按照标准模块的安装尺寸设计，不管是安装到亚克力面板、3D打印的设备框架还是金属安装板上，都不需要重新打孔定位，直接对齐孔位锁入M3螺钉即可完成固定。壳体的厚度设计兼顾了结构强度和轻量化需求，侧壁厚度均匀，符合注塑加工或者3D打印的工艺要求，不会出现壁厚不均导致的缩痕、打印翘曲问题。在实际使用场景中，这款外壳不仅可以用于开源硬件的DIY项目，也可以适配小型工业控制设备的手动操作单元，比如小型输送线的手动控制盒、桌面级机械臂的示教摇杆、

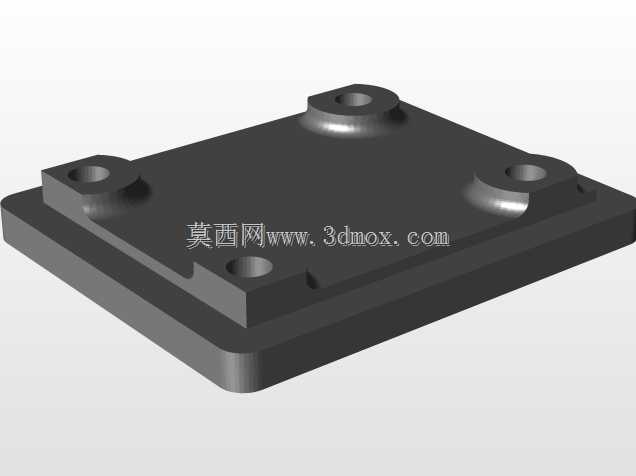

　　模型车船的遥控装置，都可以用这款外壳完成摇杆模块的防护安装。设计时特意避开了摇杆的操作行程范围，壳体上的操作杆伸出孔留有足够的余量，摇杆在全行程摆动时不会和孔壁发生剐蹭，保证操作时的顺滑手感，不会出现卡滞的问题。上下壳体的拼合面做了小尺寸的止口设计，装配时可以自动对齐，不需要额外调整位置就能保证上下壳体的同轴度，降低装配时的对位难度，哪怕是没有装配经验的开发者，也能快速完成模块的装壳固定。壳体内部没有多余的加强筋凸起，不会干涉模块上的接线焊点，也不会挤压模块上的电位器元件，装入模块后接线可以从壳体侧边预留的出线槽引出，出线槽的尺寸刚好适配常用的杜邦线线径，不会因为出线口过大导致灰尘进入，也不会夹伤线材绝缘层。
