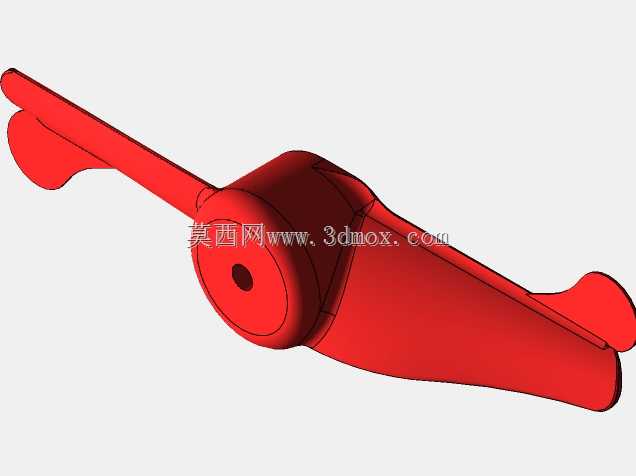

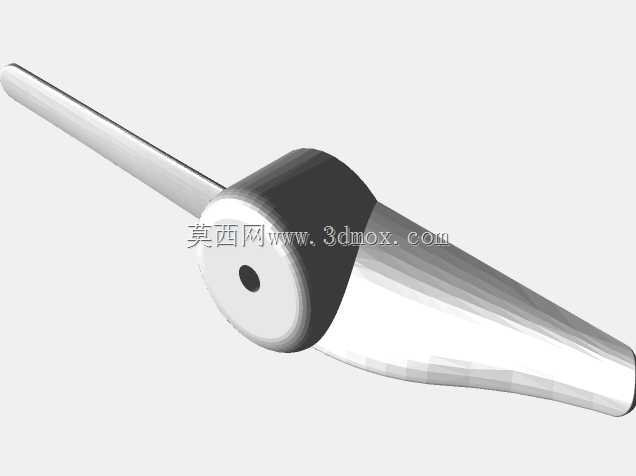

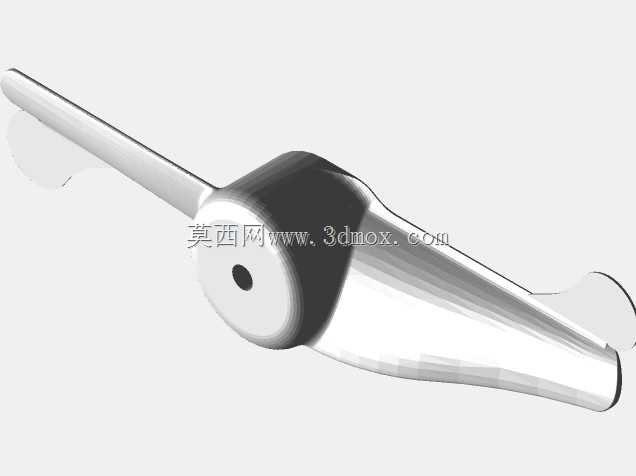

150毫米双片可3D打印螺旋桨结构

这款双叶螺旋桨的核心适配场景覆盖小型航模动力系统、桌面级风洞试验教具、微型流体推进装置等领域，日常选型中常被用于150mm级轴距的小型固定翼航模、多旋翼试验平台，也可作为小型水下探测机器人的推进部件使用，在低雷诺数工况下能维持稳定的推力输出，适配转速区间覆盖3000-12000rpm，匹配常规2204、2205级别外转子无刷电机的输出特性。从功能特性来看，双叶片的布局在动平衡调校上比三叶、四叶结构更易实现，低转速下的启动扭矩更小，对动力系统的电流负载更友好，打印过程中增设的小标签扭转支撑结构，能有效降低FDM打印过程中桨叶翘边的概率，让桨叶根部与打印构建板的贴合度更高，减少打印过程中因层间剥离导致的零件报废问题。设计阶段优先考虑了3D打印的工艺适配性，桨叶的翼型选用了低速工况下升阻比表现均衡的平凸翼型，桨叶从根部到梢部的弦长渐变、扭转角过渡都做了连续曲面处理，没有出现曲率突变的区域，既避免了打印过程中出现悬空角度过大需要额外添加支撑的问题，也能减少气流在桨叶表面的附面层分离，降低运转过程中的气动噪声。外形尺寸上，该螺旋桨的回转直径为150毫米，中心安装孔的尺寸匹配常规3mm电机输出轴，桨毂的轴向长度做了加长处理，安装时可以直接抵靠电机安装座的端面，不需要额外添加轴套调整位置，桨毂侧面做了平面卡位结构，配合顶丝固定时可以避免运转过程中出现桨叶打滑的问题，安装边界上预留了足够的锁紧空间，常规的M2顶丝可以直接锁紧，不需要对电机轴做额外的打磨加工。从结构强度角度考虑，桨叶根部与桨毂的衔接位置做了圆角过渡处理，避免应力集中导致的高速运转下桨叶断裂问题，桨叶的壁厚设置为1.2mm，既可以满足PLA、PETG等常规3D打印材料的强度要求，也能控制整体零件重量，单片成品重量控制在5g以内，不会给动力系统带来额外的负载。设计过程中还针对3D打印的层间结合强度做了优化，桨叶的摆放角度建议为桨毂轴线与打印平台呈45度夹角，此时桨叶的主要受力方向与打印层纹方向呈交叉状态，能最大化利用打印材料的层间结合强度，不需要额外做实心填充，20%的网格填充即可满足常规使用的强度要求，降低打印耗材的用量。实际使用中，该螺旋桨的推力系数在0.1左右，在10000rpm转速下可以提供约120g的静推力，足够支撑总重量在200g以内的小型航模完成起降、机动动作，在水下使用时，因为水的密度远大于空气，需要降低转速使用，搭配减速组可以获得更大的扭矩输出，适配小型水下机器人的推进需求。桨叶的梢部做了小翼结构处理，能减少翼尖涡流带来的能量损失，提升推进效率，同时降低桨叶梢部的诱导阻力，让动力输出更线性，在做油门调整时不会出现推力突增突减的问题，操控手感更跟手。中心桨毂的内孔做了0.2mm的公差预留，打印完成后只需要用3mm钻头简单过孔即可顺畅安装在电机轴上，不需要做大量的后处理，桨叶表面的层纹在常规使用场景下不需要额外打磨，若用于对表面精度要求更高的试验场景，只需要用400目砂纸简单抛光即可降低表面粗糙度，提升气动效率。
