创意腔内摩托轮组联动机械结构设计

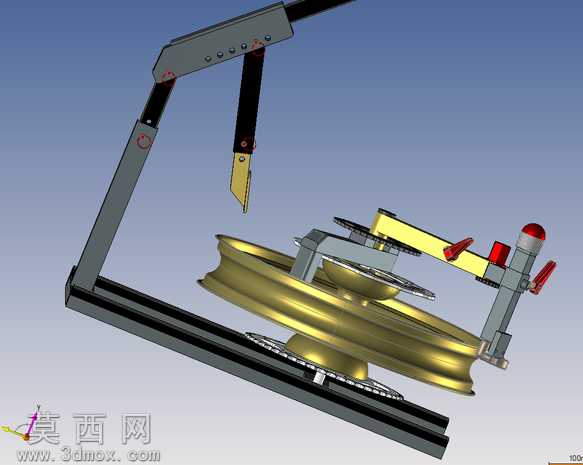

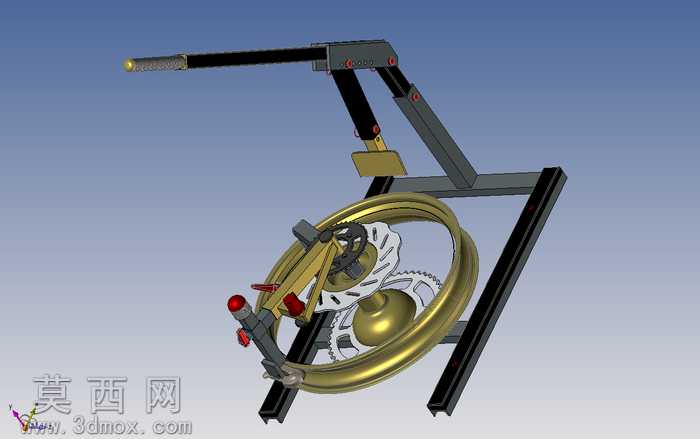

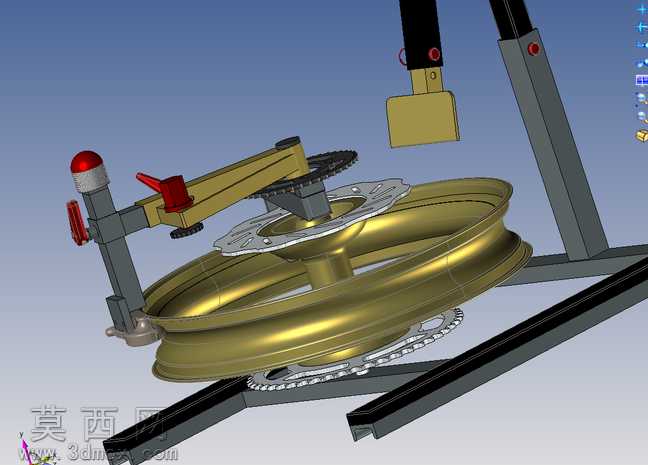

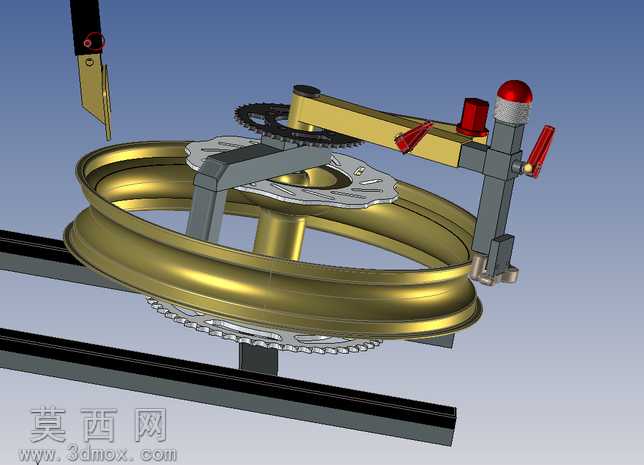

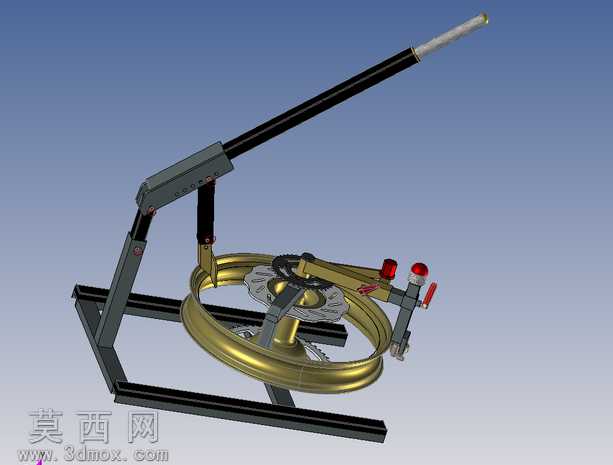

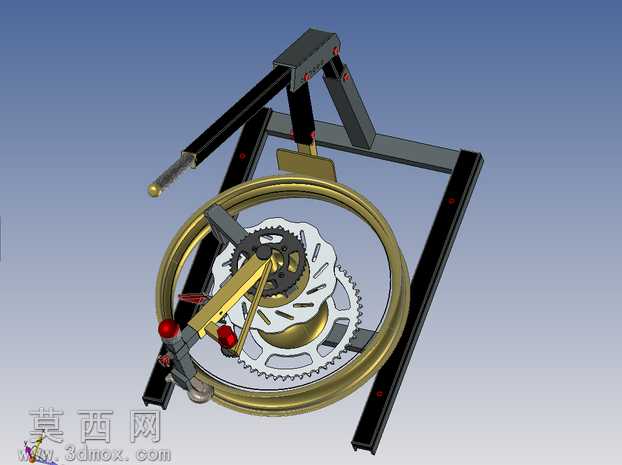

本作品为创意腔内摩托轮组联动机械结构的三维建模成果，建模阶段采用CATIA软件完成全参数化零件构建，首先对整体支撑框架进行草图绘制与特征拉伸，框架采用矩形管材拼接的三角稳定结构，通过约束装配保证各支撑臂的铰接位置精度，框架表面赋予哑光黑金属材质，还原钢制工装的厚重质感。核心轮组部分以摩托车轮胎拆装作业的运动逻辑为设计核心，金色轮圈采用旋转凸台与圆周阵列特征完成建模，表面添加金属抛光材质，还原铝合金轮辋的光泽质感；轮组内部集成了刹车碟盘、传动链轮、联动摆臂等结构，刹车碟盘通过拉伸切除完成散热孔的阵列排布，赋予银灰色磨砂金属材质，链轮通过齿形轮廓草图拉伸生成，精准还原渐开线齿形结构，与摆臂上的传动构件完成啮合约束。联动操纵部分设计了带球形握把的操纵杆，握把赋予黄铜金属材质，杆身采用哑光黑金属材质，摆臂上设置的红色球形旋钮采用亮面塑料材质，作为结构锁止点位的视觉标识。整体装配阶段完成了所有铰接副的运动约束设置，可模拟轮胎拆装过程中轮组的定位、夹紧、联动操作的完整运动路径，渲染阶段采用渐变蓝背景突出机械结构的金属层次，通过环境光遮蔽效果强化各零件的装配间隙与结构轮廓，清晰展现各构件的连接关系与运动逻辑。设计思路围绕摩托车轮胎腔内作业的操作需求展开，将传统零散的拆装工具功能集成到一体式框架结构中，通过多组铰接摆臂与轮组的联动配合，实现轮胎定位、夹持、操作的一体化功能，结构中所有传动构件的尺寸均经过运动干涉校验，保证模拟运动过程中无零件碰撞，各铰接位置的转动行程匹配实际操作的动作幅度，既具备机械结构的严谨性，又融合了创意机构的巧思，可作为机械原理演示、工装结构设计参考的三维数字模型，完整还原了创意工装从概念设计到三维落地的全流程建模细节，材质搭配区分了不同零件的功能属性与加工材质，让整体结构的视觉呈现更贴近真实物理样机的效果。
