胶囊咖啡机circulo布兰奇外观结构三维设计

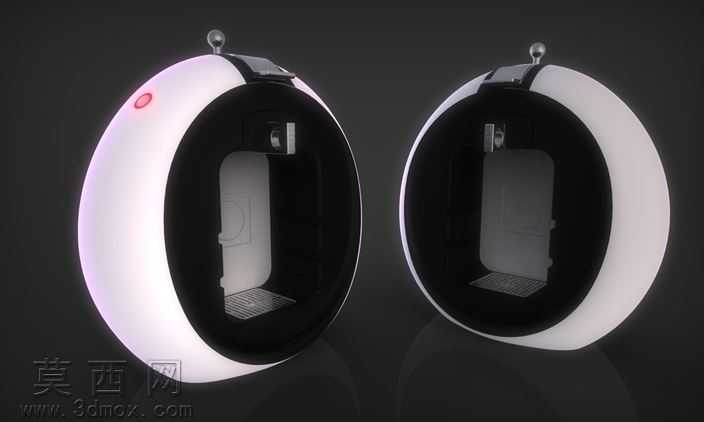

本作品为胶囊咖啡机circulo布兰奇的三维建模设计成果，建模阶段依托SolidWorks完成全参数化结构搭建，首先从产品的整体圆润环形外观轮廓入手，先绘制主体的旋转曲面草图，通过曲面放样、加厚命令生成外壳的基础实体，区分出外层白色哑光壳体与内层深棕色咖啡仓区域的结构边界。建模过程中严格还原产品的真实比例，顶部的功能按键区域单独做凸起结构设计，预留出品牌标识的安装位，按键与壳体的配合间隙控制在0.2mm，还原真实产品的装配公差。咖啡仓区域做下沉式结构设计，内部的胶囊放置位做适配胶囊尺寸的内凹曲面，底部的沥水格栅采用阵列命令生成等距的栅格条，每根栅格做圆角处理避免锐边，还原真实产品的防滑沥水功能。材质渲染阶段，外层白色壳体赋予哑光ABS塑料材质，调整粗糙度参数模拟家电外壳的细腻磨砂质感，内层深棕色区域赋予高光PC塑料材质，添加轻微的反射效果模拟亮面塑料的视觉特征，顶部的金属标识牌赋予拉丝不锈钢材质，调整金属度与粗糙度参数还原金属的拉丝纹理，咖啡仓内部的透明水箱部分赋予半透明PC材质，添加轻微的折射参数模拟水体容器的通透质感。结构设计上，整体采用上下壳体扣合的装配逻辑，预留出内部机芯、水泵、加热模块的安装空间，侧边的操作旋钮做旋转副的结构约束，还原真实产品的旋钮操作逻辑，底部的防滑脚垫做凸起的橡胶结构，赋予软胶材质模拟脚垫的防滑属性。设计思路围绕家用小型胶囊咖啡机的使用场景展开，圆润的环形外观避免磕碰风险，正面开放式的咖啡仓设计方便用户取放胶囊与接取咖啡，整体造型简约流畅，适配现代厨房的家居风格，建模过程中所有特征均保留参数化历史记录，方便后续调整尺寸与修改结构细节，渲染阶段采用三点布光法，主光从产品斜上方45度照射打亮主体轮廓，辅光补亮暗部细节避免死黑，背光勾勒产品边缘轮廓提升立体感，最终呈现的效果高度还原真实产品的外观质感与结构细节。
