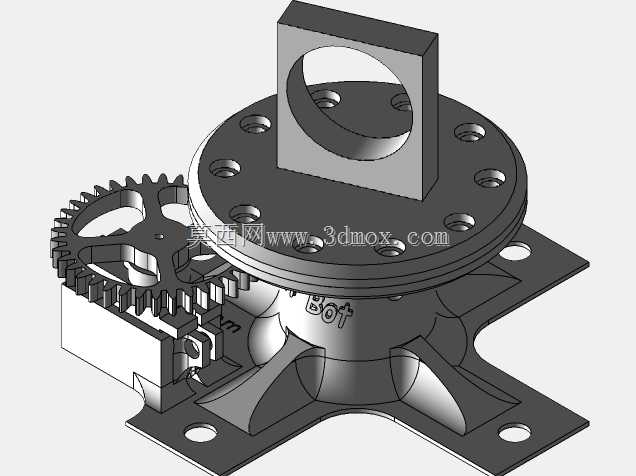

这套小型旋转执行结构,最初是为桌面级轻型操作场景开发的关节单元,在桌面分拣、小型教具演示、轻载工位转台这类负载不超过1kg的场景里,能直接作为末端旋转轴或者小臂关节使用,不需要额外定制复杂的传动支架。结构核心采用sg90微型舵机作为动力源,舵机输出端直接啮合传动齿轮,齿轮与上部旋转法兰盘做同轴固定,动力传递路径短,反向间隙控制在小舵机允许的合理范围内,适合对定位精度要求不极端苛刻、但追求结构紧凑度的轻型作业场景。

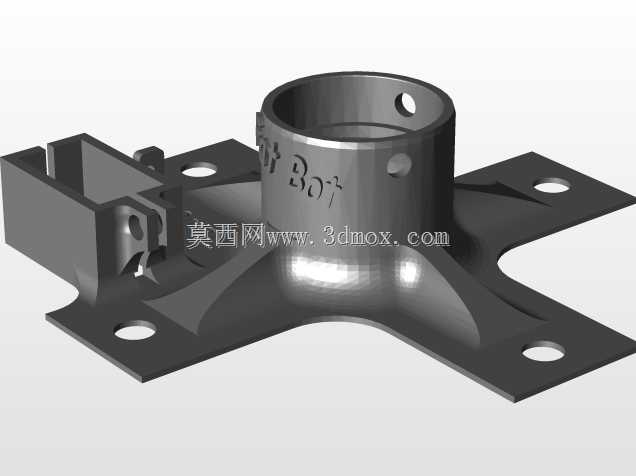

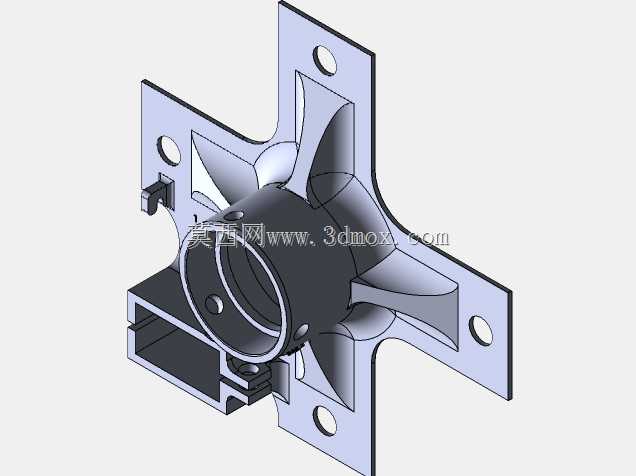

设计之初最先敲定的是安装边界,底部采用十字形安装底板,四个安装支脚各预留一个通孔,可直接通过M3螺丝固定在铝型材框架或者3D打印的设备基座上,底板整体外轮廓控制在60mm见方以内,不会占用过多桌面安装空间,适配多数小型桌面设备的安装预留位。上部旋转法兰盘均匀分布8个M3规格的安装孔,孔位做等角度圆周排布,方便末端执行器、工装夹具或者延长臂杆直接对接安装,不需要额外做转接板,法兰盘直径设置为45mm,足够承载小型吸盘、微型夹爪这类常见末端件的安装需求。

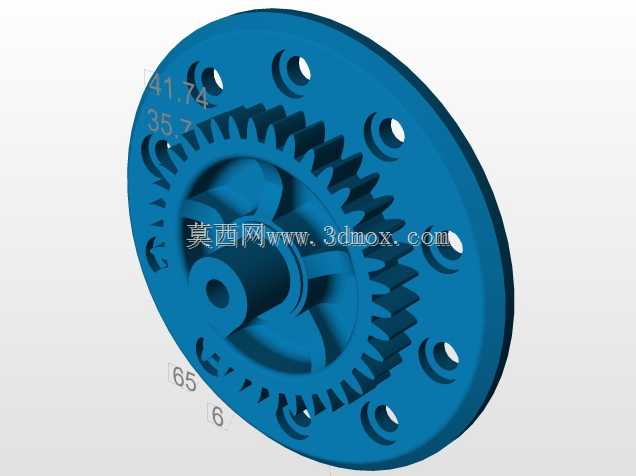

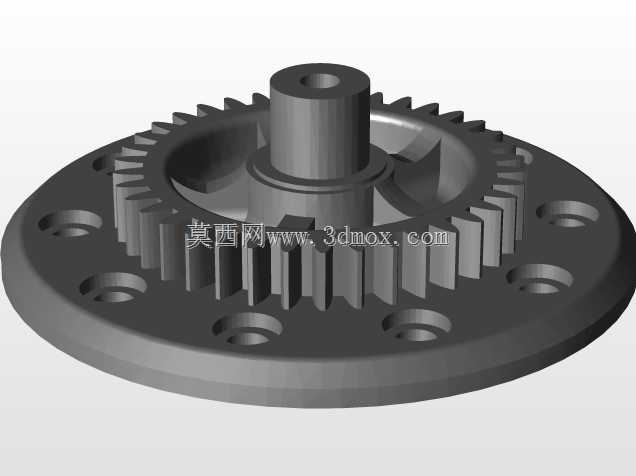

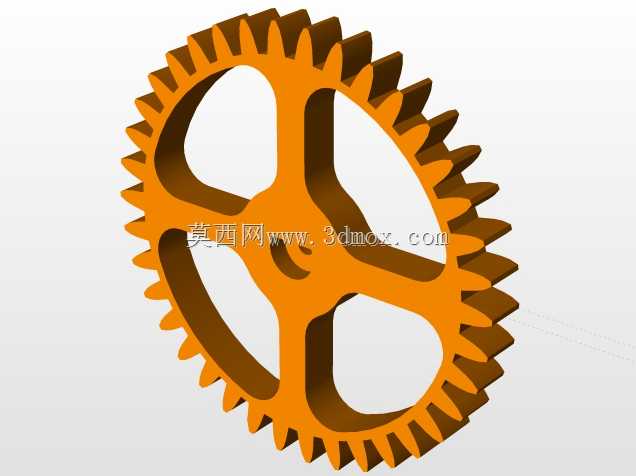

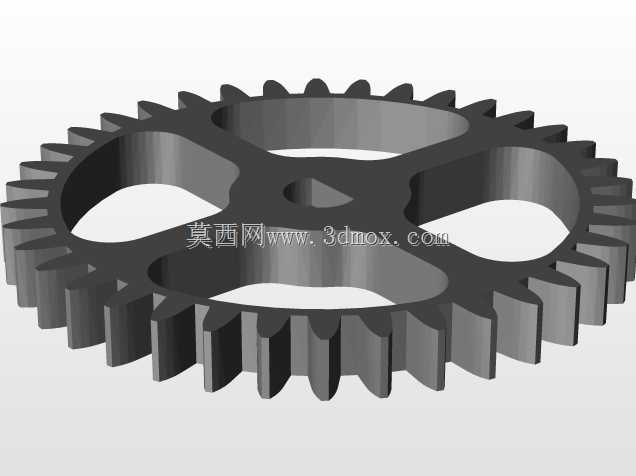

传动部分的齿轮采用直齿圆柱齿轮设计,模数选0.5,齿宽4mm,兼顾传动强度与紧凑体积,齿轮与舵机输出齿的啮合间隙在建模时预留了0.1mm的装配余量,既不会因为加工误差出现卡齿,也不会因为间隙过大导致旋转空程超标。旋转支撑部位选用26x8x10mm规格的孔径轴承,轴承内圈与中心支撑轴过盈配合,外圈嵌入法兰盘底部的轴承座槽内,支撑轴固定在下部基座上,让法兰盘旋转时的径向跳动控制在0.05mm以内,保证末端作业时的稳定性,不会出现旋转晃动感。

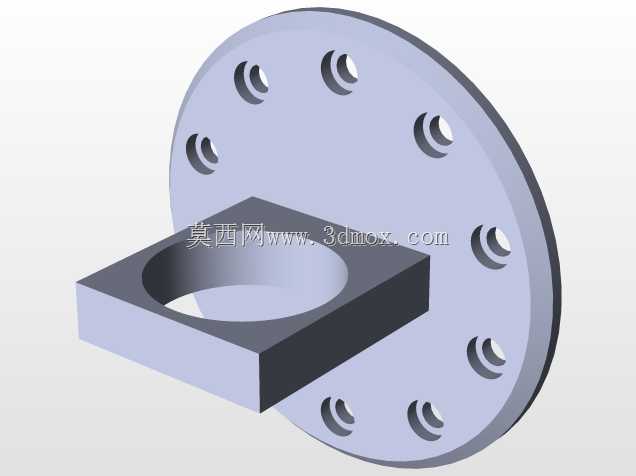

上部的方形带孔支座是专门为对接外部连杆设计的,支座中心开有12mm直径的通孔,既可以穿线给末端执行器供电走信号,也可以插入圆杆作为延长臂的固定基座,支座与法兰盘采用一体式连接设计,不需要额外螺丝固定,减少装配环节的零件数量,降低整体装配难度。基座上预留的舵机安装槽做了定位挡边,舵机推入槽内后,侧面的安装耳刚好对准基座上的螺丝孔,直接拧上两颗M2自攻螺丝就能完成舵机固定,不需要额外做舵机校准定位,装配时能节省不少对位时间。
考虑到这类小型结构很多时候会用于教学演示或者个人DIY项目,所有零件的壁厚都设置在2mm以上,不管是采用3D打印加工还是采用机加工方式制作,都不会出现零件强度不足的问题,拐角位置全部做了R1的圆角过渡,避免应力集中导致的零件断裂。齿轮与法兰盘的连接部位做了加强筋设计,筋板厚度1.5mm,从齿轮根部延伸到法兰盘底面,在大扭矩输出时不会出现齿轮与法兰盘连接断裂的情况。
实际使用场景中,这套结构可以单轴使用作为小型转台的旋转核心,驱动上部的工件托盘做360度旋转,配合视觉检测单元完成工件的多角度检测;也可以多个单元串联,组成多自由度的小型机械臂,完成桌面小物件的搬运、分拣动作,因为整体重量不到100g,串联多关节时也不会给下部关节带来过大的负载压力。走线空间在设计时就做了预留,中心轴承的内孔是贯通的,舵机的信号线、电源线可以从基座侧面的出线槽引出,上部末端的线缆可以从方形支座的中心孔穿入,顺着中心轴的中空通道走到基座内部,不会出现线缆缠绕旋转轴的问题,连续旋转时也不会拉扯线缆。
装配逻辑上遵循从下到上的顺序,先把舵机固定在基座的安装槽内,将中心支撑轴压入基座的中心孔,随后把轴承压入法兰盘的轴承座,再把传动齿轮固定在法兰盘底部的同轴定位柱上,整体套入中心支撑轴,调整齿轮与舵机输出齿的啮合间隙后,在轴承部位涂抹少量润滑脂,最后盖上上部的方形支座就完成整体装配,整个装配过程不需要专用工装,普通的内六角扳手、十字螺丝刀就能完成全部操作,后期维护更换舵机时,只需要拆下法兰盘就能取出舵机,不需要完全拆解整个结构,维护便捷性很高。
