线跟踪机器人轮组连接基座结构设计

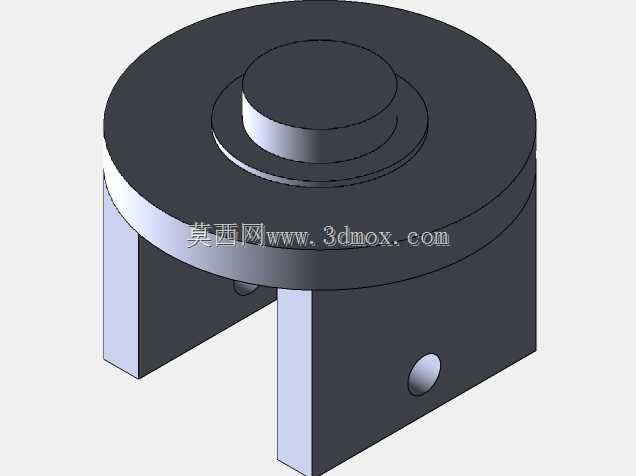

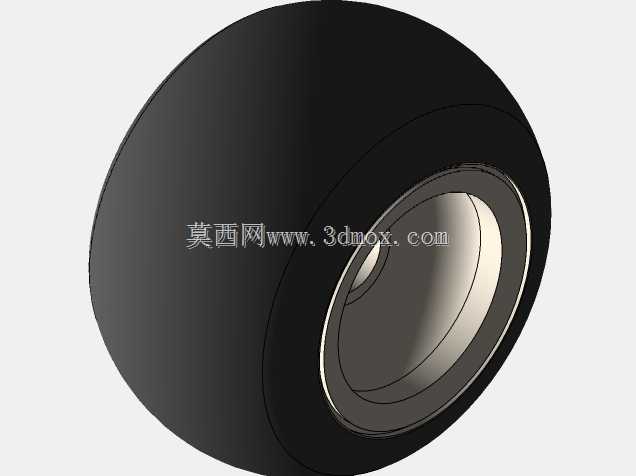

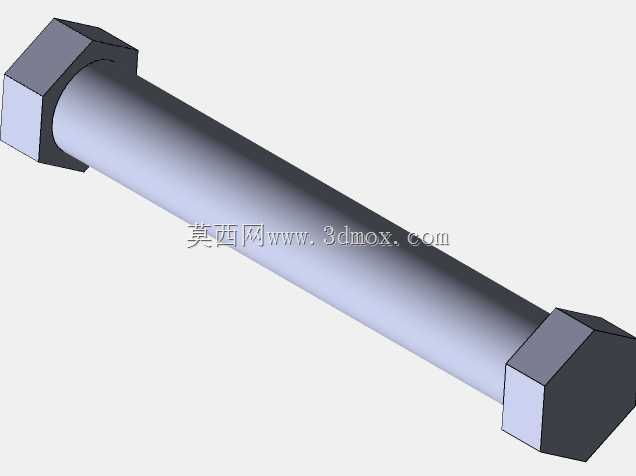

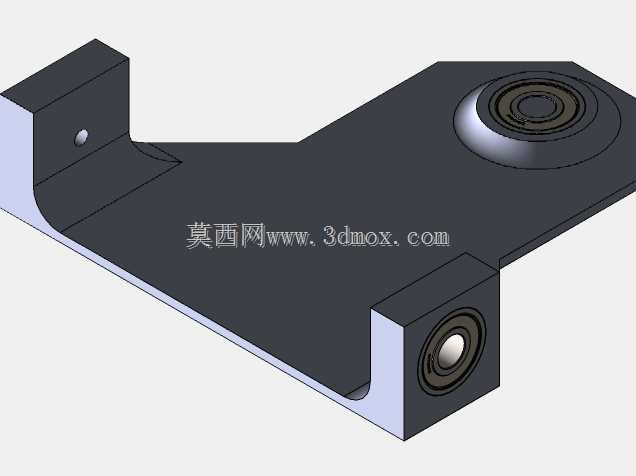

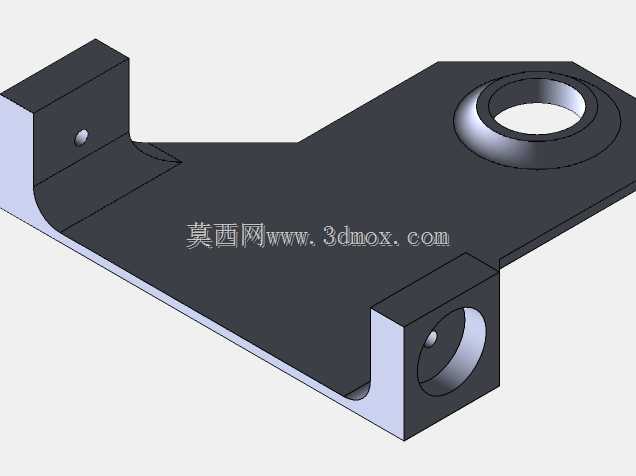

该结构件为小型线跟踪移动机器人的轮组连接基座，主要应用于教育类循迹机器人、小型物料转运AGV的行走轮系安装场景，承担轮轴定位、车体连接、载荷传递的核心作用。从结构设计逻辑来看，该零件采用同轴阶梯凸台的上部结构，最上方的小直径圆柱段用于安装轮系的上限位轴承，中间环形台阶面为轴承内圈提供轴向定位基准，下部大直径圆柱盘则作为与车体底盘的安装贴合面，保证轮组安装后与车体基准面的垂直度，避免行走过程中出现轮体偏摆、循迹精度下降的问题。下部开槽结构为轮体安装预留了充足的避让空间，槽体两侧的立板上开设的同轴通孔用于穿装轮轴，孔位与上部轴承安装位保持严格的同轴度公差，设计时同轴度公差控制在0.02mm以内，可保证轮轴转动时无卡滞、转动阻力均匀，降低小型驱动电机的负载损耗。侧面开设的径向螺纹孔用于轮轴的轴向锁紧，装配时将紧定螺钉拧入该孔，可顶住轮轴上的定位平面，防止机器人启停、加减速过程中轮轴发生轴向窜动，避免轮体与基座立板发生摩擦剐蹭。从安装边界来看，上部阶梯凸台的总高度适配常规小型深沟球轴承的安装尺寸，大直径底盘的外径尺寸与常用的50mm间距机器人安装铝型材孔位匹配，下部开槽的宽度尺寸适配直径30-40mm的橡胶轮胎轮组，槽体深度保证轮体安装后最低点距离基座底面有足够的离地间隙，满足平整室内地面的行走需求，不会出现底盘剐蹭地面的问题。该零件的结构设计充分考虑了小型移动机器人的装配工艺性，所有加工面均采用常规铣削、钻孔工艺即可完成加工，无需特殊工装，适合小批量试制或教学场景下的快速加工验证。在实际使用场景中，该基座可搭配直流减速电机、橡胶轮胎、深沟球轴承组成完整的驱动轮单元，多个单元组合即可搭建完整的线跟踪机器人底盘，上部的安装凸台也可拓展安装光电循迹传感器的支架，保证传感器与地面的检测距离稳定，提升循迹运行的可靠性。结构设计时特意将受力较大的轮轴安装立板与上部基座主体设计为一体式结构，避免装配式结构带来的连接间隙，提升整体结构的刚性，即使在机器人快速转向、小幅碰撞的场景下，也不会出现立板变形、轮轴错位的问题。零件的壁厚设计兼顾了轻量化与结构强度，主体壁厚设置为3mm，既保证了塑料3D打印或者铝合金切削加工时的结构强度，又尽可能控制了零件自重，降低小型机器人的行走负载。
