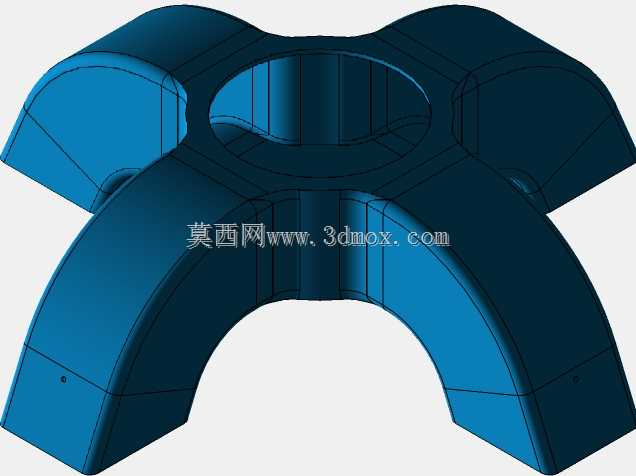

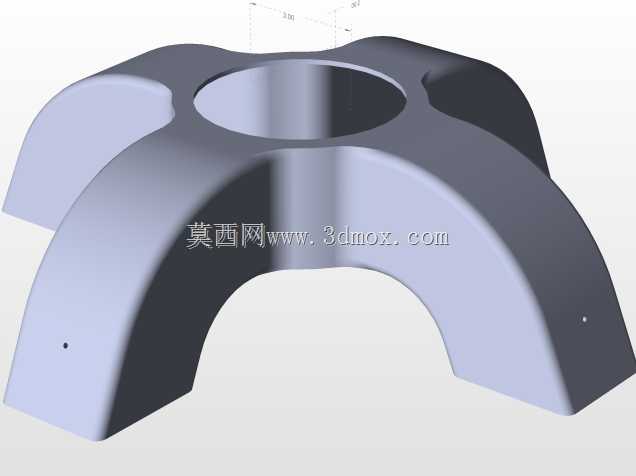

四出口矢量推力无人飞行器核心组件

　　该组件为小型矢量推力无人飞行器的核心气流分配结构，主要应用于室内微小型侦察无人机、狭小空间巡检无人机这类对姿态控制精度要求高、需要实现多向矢量推力输出的场景，区别于常规旋翼无人机依靠桨叶转速差调整姿态的方案，这类矢量推力结构可以通过气流方向的快速切换，实现更灵活的姿态响应，甚至在部分旋翼无法工作的故障状态下，仍能依靠剩余出口的气流调整维持基本飞行姿态，适合在管线巡检、灾后废墟搜救这类空间狭窄、障碍物密集的作业环境使用。

　　从功能特性来看，该组件承担气流分配与矢量导向的核心作用，顶部设置的进气口对接高速离心鼓风组件，鼓风组件产生的高压气流进入组件内部腔体后，通过四个对称分布的弧形出口向外输出，每个出口对应设置独立的翅片式导流结构，通过舵机驱动导流翅片偏转，即可调整对应出口的气流喷射方向，四个出口的气流推力与方向协同配合，就能实现飞行器的俯仰、偏航、滚转全姿态控制，不需要额外设置旋翼倾转机构，整体结构的集成度更高，运动部件数量更少，能有效降低微小型飞行器的整机重量与故障概率。

　　设计过程中优先考虑了气流流道的顺滑性，四个出口的弧形流道采用等曲率过渡设计，避免流道内出现直角转折造成的气流压损，从进气口进入的高压气流可以沿着弧形壁面顺畅分流到四个出口，减少涡流造成的推力损失；腔体内部的中心通孔为走线与安装预留空间，飞控线束、舵机控制线都可以从中心通孔穿过，避免线束暴露在外部气流中造成额外的气动阻力，同时也能对线束形成防护，避免飞行过程中线束被剐蹭损坏。结构的四个支臂采用对称式布局，每个支臂的外形都做了圆弧修型，既可以降低自身飞行过程中的气动阻力，也能保证四个出口的气流初始喷射方向处于同一水平面，确保推力输出的对称性，降低飞控的姿态校准难度。

　　从安装边界来看，该组件作为飞行器的核心承力结构，顶部进气口的对接端面设置有定位止口，与鼓风组件的出风口对接时可以快速定位，保证对接处的密封性，减少高压气流的泄漏；四个出口的端面预留有导流翅片的安装转轴孔，舵机安装座集成在支臂的外侧平面，不需要额外设计转接支架，舵机输出轴可以直接与导流翅片的转轴连接，减少传动环节的间隙。整体结构的外轮廓为对称十字形布局，最大外轮廓尺寸适配手掌级微小型无人机的安装需求，不会占用过多的机身空间，结构壁厚根据气流压力分布做了差异化设计，流道承压区域的壁厚适当增加，避免高压气流造成结构变形，非承压区域做了壁厚减薄处理，尽可能降低组件自身重量，提升飞行器的有效载荷能力。

　　在实际使用场景中，这类矢量推力组件配合高速微型鼓风机，可以让无人机不依赖外部旋翼产生推力，整机可以做成更规整的外形，能够穿过直径更小的管线入口，在工业管线内部巡检时，不会像旋翼无人机那样出现桨叶剐蹭管壁的问题，四个出口的气流喷射方向可以独立调整，即使在管线内部的狭窄空间内，也能实现悬停、平移、转向等复杂动作，完成管壁损伤检测、异物排查等作业任务。设计验证阶段重点关注了流道的压损情况与推力输出的线性度，通过调整弧形流道的曲率参数，让不同导流翅片角度下的推力输出变化更线性，便于飞控系统建立精准的控制模型，降低姿态控制的调试难度；结构的连接部位都做了加强筋设计，应对飞行过程中的振动与冲击，避免长期使用后出现结构疲劳损坏。
