仿人形态机器人头部外壳结构设计

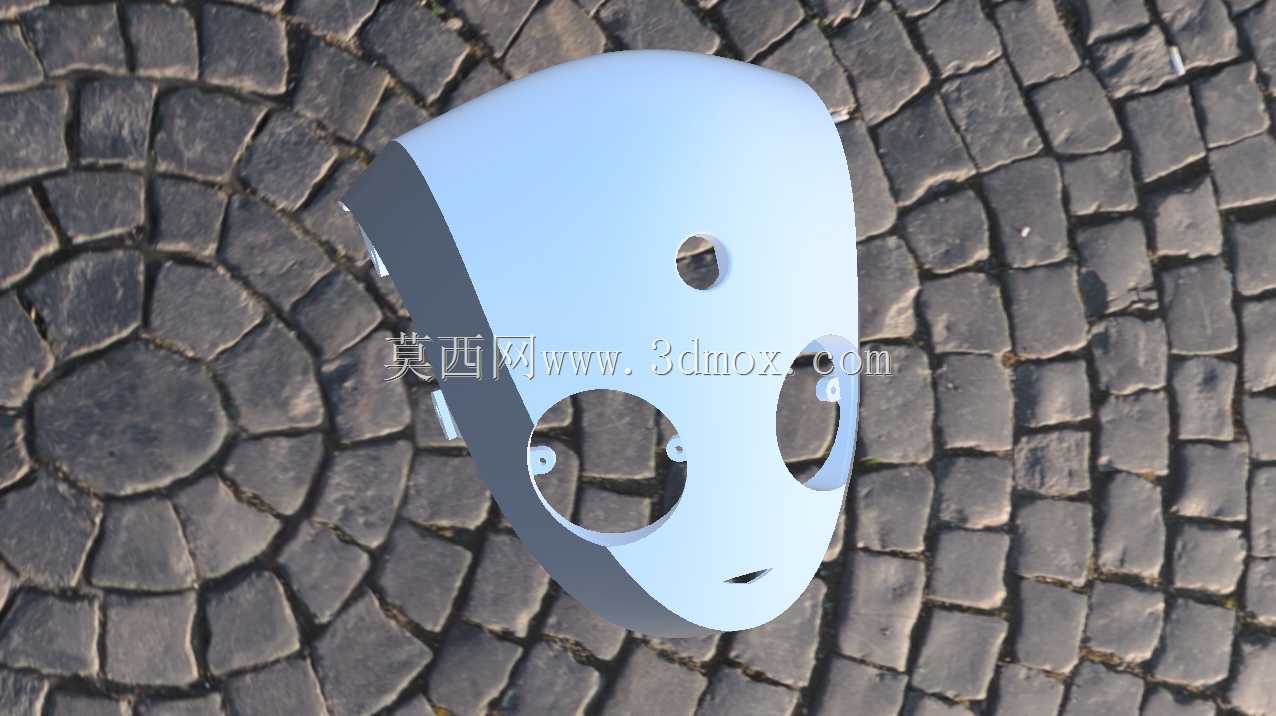

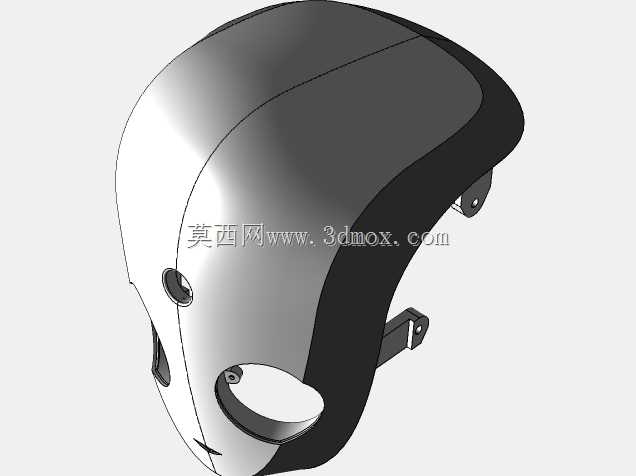

这款仿人机器人头部壳体的设计，首先要匹配服务类人形机器人的交互场景需求——在展厅导览、政务接待、养老陪护这类近距离人机交互场景中，头部是用户视觉聚焦的核心区域，壳体的曲面弧度直接决定了机器人的亲和感，不能做过于尖锐的棱角，所有外露边缘都做了R2以上的圆角过渡，避免交互过程中剐蹭到用户。从结构功能上看，壳体预留的三个核心开孔分别对应不同的功能模块：额头位置的小圆孔是视觉补光传感器或者单目测距模块的安装位，两个大尺寸圆形开孔是双目视觉相机的安装窗口，开孔边缘做了0.8mm的止口结构，既能给镜头模组做定位，也能遮挡模组与壳体之间的装配缝隙，避免内部走线外露；下方的窄长开槽是拾音麦克风阵列的出声孔位，开槽内部做了倾斜导音结构，能减少壳体共振对拾音效果的干扰。设计思路上没有采用完全复刻人类头骨的复杂曲面，而是做了简化的流线型外轮廓，一方面是降低壳体注塑成型的难度，减少曲面分型带来的模具加工成本，另一方面也能控制壳体整体重量，整个壳体采用ABS+PC混合材质注塑的话，重量可以控制在120g以内，不会给颈部的俯仰、旋转舵机带来额外负载。安装边界方面，壳体背部做了四个均匀分布的M2螺丝柱，螺丝柱的有效啮合深度是3mm，柱体根部做了1mm的加强筋，避免装配时螺丝柱断裂，螺丝柱的定位尺寸完全匹配常规人形机器人颈部云台的安装孔位，中心距为42mm，不需要额外做转接板就能直接固定在云台上。壳体的壁厚控制在1.8mm，既保证了日常使用中的抗冲击强度，遇到轻微磕碰不会出现壳体开裂，也不会因为壁厚过大导致注塑时出现缩痕影响外观。壳体两侧的内凹结构是预留的耳部装饰件或者扬声器安装位，深度为5mm，安装扬声器的话可以直接用卡扣固定，不需要额外打胶，后期维护拆卸更方便。在实际装配验证中，这款壳体的内部净空间足够容纳双目相机板、拾音板、补光灯板以及对应的走线槽，内部还预留了2mm的走线间隙，避免头部转动时线材被壳体挤压磨损。不同于工业机器人的功能性外壳设计，这款仿人头部壳体的曲面曲率做了多轮调整，正面的曲面弧度从额头到下巴做了连续的G2连续过渡，喷涂哑光肤感涂层之后不会出现明显的反光，在展厅灯光环境下也不会因为反光影响视觉传感器的识别精度，同时视觉上更接近人类面部的柔和质感，降低用户和机器人交互时的疏离感。壳体的分型面设置在侧面靠后的位置，合模线刚好可以被后续装配的耳部装饰件遮挡，不需要额外做大量的合模线打磨工序，能有效降低量产时的后处理成本。
