Spektrum AR6110航模遥控接收机结构设计

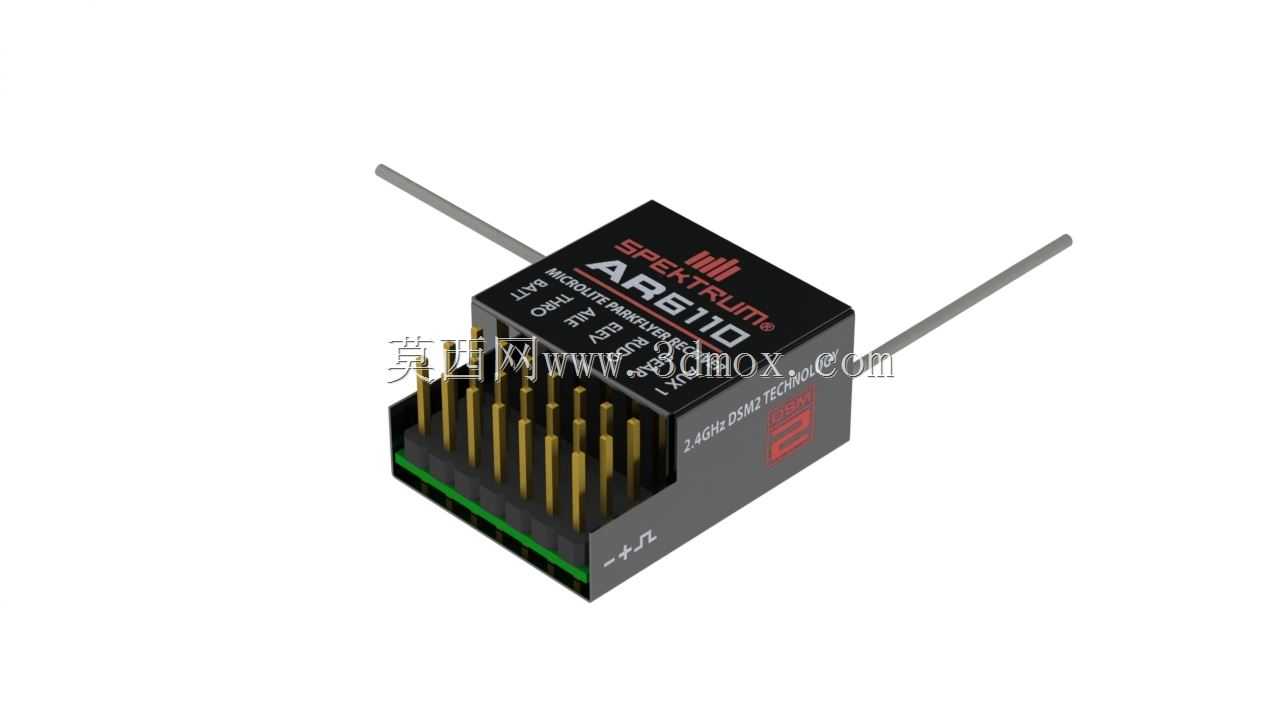

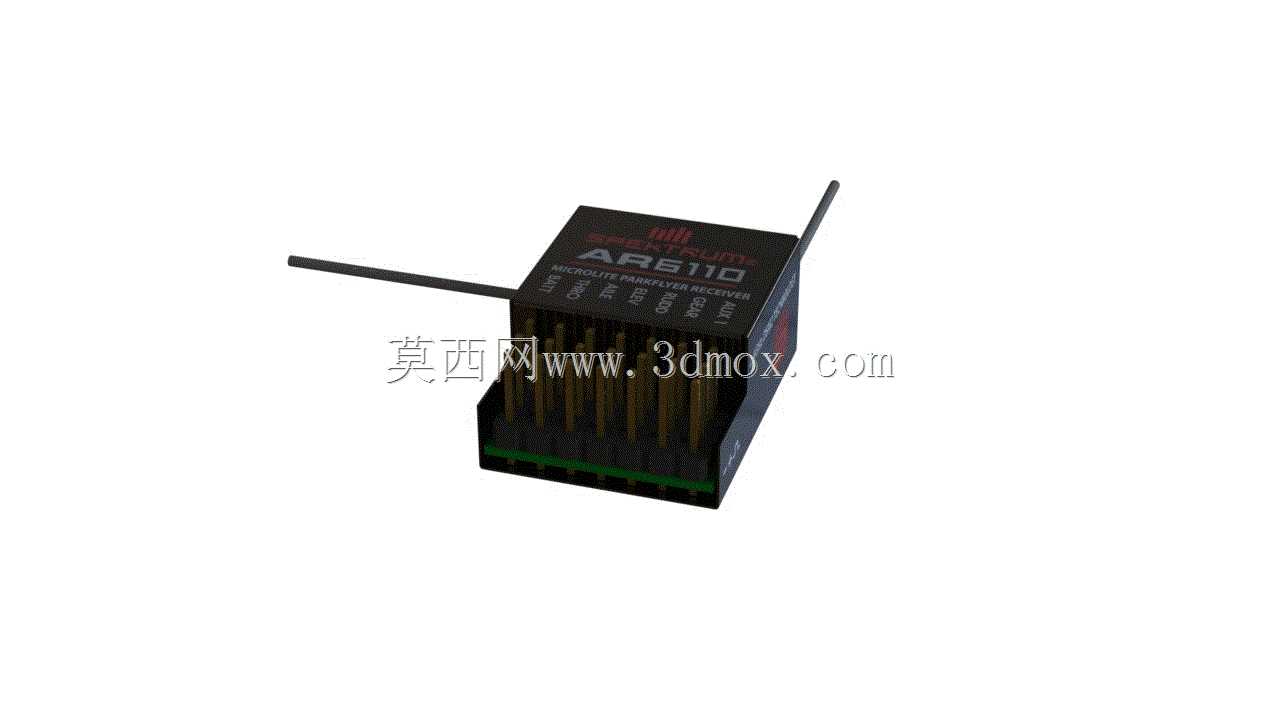

在航模运动、小型无人机飞控系统搭建以及小型无人设备遥控链路搭建场景中，这类微型接收机是整套遥控链路的核心信号中转部件，负责将地面端遥控器发出的2.4G频段控制信号进行解调、解码，转化为飞控或舵机可识别的PWM/PPM信号输出，直接决定整套遥控系统的响应延迟与控制可靠性。这款AR6110接收机的设计定位是轻量化小型固定翼、微型直升机以及室内航模的信号接收端，这类应用场景对设备的重量、安装空间占用有着极为严苛的要求，过重的接收设备会直接改变航模的重心分布，增加不必要的起飞负载，压缩有效载荷或电池的安装空间。从结构设计来看，这款接收机采用了一体化屏蔽外壳设计，外壳主体为黑色阻燃工程塑料材质，表面做了细微的磨砂处理，既可以避免日常安装、维护过程中表面留下划痕，也能在一定程度上提升外壳的耐磨性能，适配航模设备频繁拆装、调整的使用特性。外壳两侧伸出的两根天线采用软质线材封装，设计时预留了足够的线材长度，安装时可以根据机身内部的结构布局调整天线的摆放角度，让两根天线保持近似垂直的极化方向，最大程度降低信号遮挡带来的失控风险，这也是2.4G频段接收设备天线设计的通用工程准则，避免单一天线被机身碳纤维、金属结构件遮挡时出现信号盲区。设备底部的排针采用标准2.54mm间距设计，这一尺寸选择完全匹配市面上主流航模舵机、飞控设备的接插件规格，安装时不需要额外制作转接线材，直接插接即可完成接线，排针的引脚排布遵循行业通用的信号-正极-负极排布顺序，降低使用者接反线路烧坏设备的概率。从安装边界来看，这款接收机的主体外形尺寸控制在极小的范围内，主体部分长宽高均不超过30mm，安装时只需要在机身内部预留出对应大小的平整安装面，使用双面泡棉胶或者尼龙扎带即可完成固定，不需要设计专门的安装支架，对于内部空间极为紧凑的室内航模、微型穿越机来说，这种紧凑的尺寸设计可以大幅降低机身内部的结构布局难度，设计人员不需要为了容纳接收设备额外扩大机身截面尺寸。在功能特性层面，这款接收机支持6通道控制信号输出，足够覆盖小型固定翼的副翼、升降舵、方向舵、油门以及襟翼、起落架等常规控制通道需求，不需要额外扩展通道模块，单设备即可满足绝大多数小型航模的控制通道需求。电路部分的设计将高频接收电路、解码电路、信号输出电路整合在同一块PCB板上，减少了内部连接排线带来的信号干扰风险，屏蔽外壳的设计也可以隔绝机身内部电调、电机工作时产生的电磁干扰，避免动力系统的电磁噪声影响遥控信号的接收灵敏度。设计过程中充分考虑了航模使用时的振动工况，所有板载元器件都采用了贴片焊接工艺，排针与PCB的连接位置做了加固处理，避免航模飞行过程中持续的振动导致元器件脱焊、接触不良等故障出现。设备的供电电压范围覆盖了航模常用的5V-6V BEC输出电压，直接从电调的BEC输出或者独立接收电池取电即可正常工作，不需要额外添加稳压模块，进一步简化了机身内部的接线复杂度。在实际选型使用时，需要注意这款接收机的天线安装位置要尽量远离电机、电调等强电磁干扰源，天线部分不要与碳纤维板、金属结构件直接贴合，避免信号被屏蔽，安装时可以利用软天线的可弯折特性，将天线延伸到机身外侧或者电磁干扰较弱的位置，保证信号接收的稳定性。对于结构设计从业者来说，这类微型接收设备的三维模型可以直接用于航模机身内部的布局干涉检查，在设计阶段就模拟接收机的安装位置、接线走向，提前排查安装时可能出现的结构干涉问题，避免原型机制作完成后出现设备装不下、接线被结构件挤压等问题，大幅缩短原型机的调试迭代周期。
