可3D打印的离心泵叶轮泵概念结构

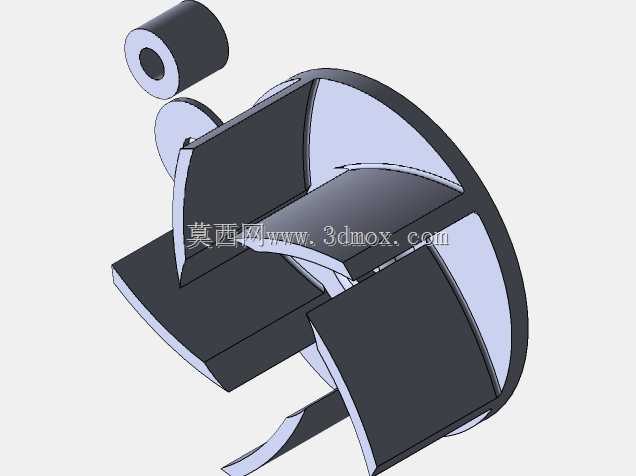

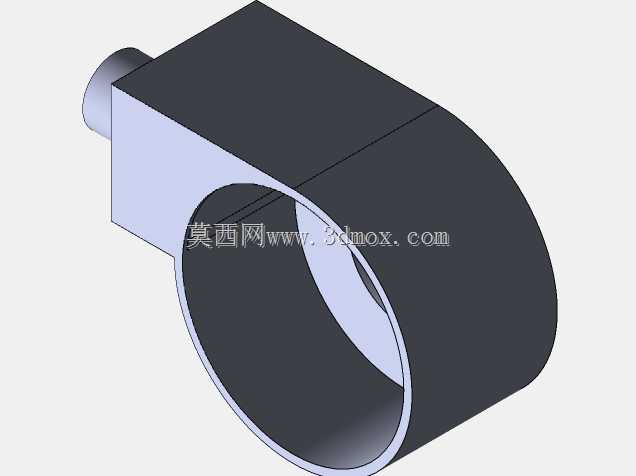

在流体输送类设备的前期研发环节，概念验证阶段的结构设计往往不需要直接达到量产级的精度与工艺要求，更多是为了快速验证流道走向、腔体容积与动力输入轴的匹配逻辑，这套叶轮泵结构就是针对这类验证需求搭建的。日常在小型水循环系统、桌面级流体实验装置、创客类自制输水设备的搭建场景里，经常需要快速验证泵体的安装适配性，不需要直接开模制作金属壳体，通过3D打印制作实体样件就能完成初步的装配与通流测试，大幅缩短前期方案迭代的周期。从结构功能来看，这套设计保留了离心泵最核心的功能逻辑：侧面伸出的轴段用于连接动力输入部件，运转时带动腔体内的叶轮旋转，通过离心力作用让进入腔体的流体获得动能，顺着环形流道从出口端输出，腔体的弧形内壁做了平滑过渡处理，避免流体在腔体内形成不必要的涡流损耗，虽然是概念验证结构，但核心的流道设计逻辑完全遵循离心泵的基本工作原理，不会出现原理性的结构错误。设计思路上没有做多余的冗余结构，整个壳体拆分为两个对称的半壳结构，打印完成后可以通过粘接或者螺栓紧固完成装配，既降低了3D打印时的支撑需求，减少打印后处理的工作量，也方便后期拆开观察内部叶轮的安装位置与流道间隙，调整不同参数的叶轮做对比测试。安装边界方面，整个泵体的主体为圆柱形腔体结构，侧面的轴伸段长度控制在合理范围，不会占用过多的安装空间，底部的弧形轮廓可以适配常见的管夹安装方式，不需要额外设计复杂的安装底座，就能快速固定在实验台架或者小型设备的机架上，轴伸段的直径采用了通用的标准尺寸，可以直接匹配市面上常见的小型直流电机输出轴，不需要额外加工转接轴套就能完成动力连接。实际使用场景中，这类概念验证结构还可以用于教学演示，通过3D打印的透明材质制作壳体，就能直观展示离心泵工作时内部流体的流动状态，帮助初学者理解叶轮泵的工作原理，也可以作为小型创客项目里的流体动力部件，搭配小型电机完成桌面级水景、小型冷却循环系统的搭建。结构设计时特意将壁厚控制在适合3D打印的范围，既保证打印完成后的结构强度，不会在测试时因为流体压力出现开裂，也不会因为壁厚过大导致打印时间过长、材料浪费，腔体与轴伸段的衔接位置做了圆角过渡，避免应力集中导致的结构损坏，轴孔位置预留了合适的密封件安装间隙，测试时可以加装简单的密封圈就能避免流体从轴伸位置泄漏，满足低压流体输送测试的基本密封要求。不同于量产级的泵体结构，这套概念设计没有设置复杂的密封腔、轴承安装位等量产必备的结构，只保留了最核心的流道与动力连接结构，目的就是在最短的建模与制作周期内，验证泵体的核心工作逻辑是否符合设计预期，在方案确认后再基于这个基础结构补充密封、轴承固定、进出口法兰等细节结构，大幅降低前期方案走偏带来的返工成本。对于三维建模从业者来说，这类概念结构的建模过程不需要追求极致的参数化关联，重点是把核心的流道曲率、腔体容积、轴伸位置这些关键尺寸确定下来，后续迭代时只需要调整局部细节就能快速生成不同版本的方案，配合3D打印快速验证，比传统的先画全套量产图纸再做样件的研发模式效率提升很多。在小型流体设备的研发初期，很多时候不需要一开始就考虑复杂的工艺约束，先通过最简结构验证原理可行性，再逐步叠加工艺、强度、密封等方面的设计要求，是非常务实的研发路径，这套叶轮泵概念结构就是这种研发思路下的典型产物，没有多余的装饰性结构，每一处几何特征都服务于核心的原理验证需求。
