带防尘盖微型法兰深沟球轴承结构

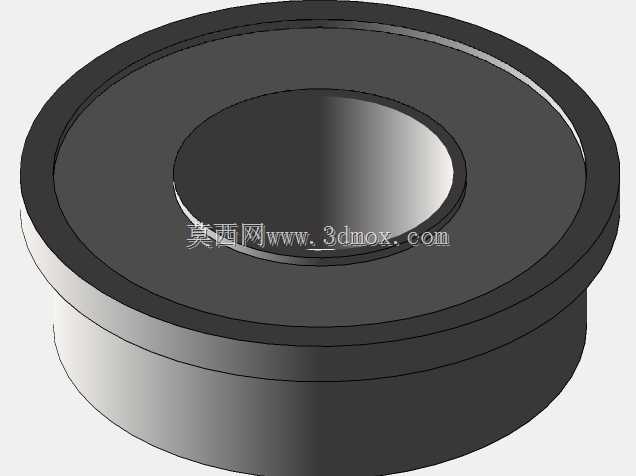

做小型传动结构设计的工程师大多接触过这类带法兰边的微型深沟球轴承，尤其是在做桌面级自动化模组、小型伺服输出端支撑、办公设备走纸机构、精密检测仪器的转轴定位时，这类带止动边的轴承往往能省去不少轴向定位的结构冗余。和普通无法兰的微型深沟球轴承不同，F688ZZ自带的一体式法兰挡边可以直接贴靠安装座的端面完成轴向限位，不需要额外加工卡簧槽、加装轴用挡圈或者端盖压片，对于安装空间局促、轴向尺寸卡得很紧的小型设备来说，这一点能大幅压缩支撑结构的轴向占用空间。

从功能特性上看，这款轴承属于双面带铁防尘盖的结构，两侧的冲压防尘盖和轴承内圈的挡边之间留有极小的迷宫间隙，既不会额外增加转动阻尼，又能阻挡外界的粉尘、细碎金属屑、纤维杂物进入轴承内部的滚道区域，在非高湿、非强腐蚀的常规工业环境、办公设备环境下使用，不需要额外加装密封结构就能维持较长的润滑脂使用寿命，日常维护中也不需要频繁补充润滑脂。轴承的滚动体采用单列钢球布局，深沟滚道的曲率设计可以同时承受径向载荷和一定比例的双向轴向载荷，对于小型转轴上同时存在径向受力和少量轴向窜动力的工况，这类轴承的适配性要优于仅能承受径向力的直滚道轴承，不需要额外搭配推力轴承来承担轴向力，进一步简化了支撑结构的设计。

在设计建模的过程中，首先要明确安装边界的尺寸匹配逻辑：轴承的法兰边外径要大于轴承主体的外径，安装座上对应的安装孔只需要加工和轴承主体外径匹配的通孔即可，法兰边贴合的安装座端面要保证足够的平面度，避免安装后轴承外圈出现偏斜导致滚道受力不均。轴承的内圈和转轴采用过渡配合，考虑到微型轴承的内圈壁较薄，配合的过盈量不能过大，否则会导致内圈胀大后钢球的预紧力异常升高，转动时出现卡顿、温升过快的问题；外圈和安装座孔采用间隙配合或者极轻微的过渡配合即可，依靠法兰端面的贴合来完成轴向定位，不需要靠外圈的过盈来固定，方便后期维护时的拆卸更换。

实际选型应用中，这类轴承常被用在3D打印机的导轮支撑、小型传送带的从动辊支撑、微型电机的输出端定位、智能门锁的锁舌转轴支撑、无人机云台的转动副结构里，这些场景的共同特点是载荷不大、转速中等、安装空间有限，同时要求转动过程平稳无卡滞。建模时需要注意还原防尘盖的冲压结构细节，法兰边和轴承主体的过渡圆角不能省略，这个圆角是加工过程中自然形成的结构，如果建模时做成直角，在实际装配时会和安装孔的孔口倒角发生干涉，导致轴承无法贴紧安装端面。另外轴承内圈的两端面要略高出防尘盖的端面，保证内圈和转轴上的定位轴肩贴合时，不会压到防尘盖造成防尘盖变形摩擦内圈。

从安装流程的工程逻辑来看，压装这类微型轴承时要避免直接敲击钢球对应的外圈区域，压力应该均匀施加在和安装座配合的轴承外圈端面，或者和轴配合的内圈端面，防止保持架受力变形导致钢球转动受阻。如果是做设备的虚拟装配仿真，还要预留出轴承的轴向窜动间隙，不能把内圈和外圈的轴向位置完全锁死，因为实际工作中温度变化带来的轴系热胀冷缩需要微小的窜动空间来释放应力，避免轴承被轴向力卡死。这类带法兰的微型轴承相比普通轴承的另一个优势是安装时的同轴度更容易保证，法兰端面和安装座面贴合后，轴承的轴线自然和安装孔的轴线保持垂直，不需要反复调整轴承的压入深度来找正，对于批量装配的小型设备来说，能有效提升装配效率，降低因轴承安装偏斜导致的早期失效概率。

在滚道的设计细节上，这类微型轴承的滚道曲率半径略大于钢球的半径，保证钢球和滚道之间是点接触状态，转动时的摩擦阻力更小，适合低扭矩启动的工况，比如小型仪器的手动调节转轴，用这类轴承可以实现非常顺滑的转动手感，不会出现迟滞感。双面防尘盖的设计还能防止轴承内部的润滑脂在转动过程中甩出来污染周边的结构，比如在办公设备、光学检测仪器这类对清洁度有要求的场景里，避免润滑脂渗漏污染纸张、光学镜片等部件，这也是很多清洁度要求高的小型设备优先选用ZZ型防尘轴承而不是开式轴承的核心原因。
