在航空活塞动力、小型固定式发电机组以及早期星形内燃机的动力传递链路中,连杆作为连接活塞与曲轴的核心受力构件,其结构合理性直接决定整台动力设备的运行可靠性与服役寿命。不同于直列发动机的并列连杆布局,径向发动机的连杆需要适配圆周排布的多组活塞往复运动,既要传递活塞做功产生的爆发压力,又要将活塞的直线往复运动转化为曲轴的旋转扭矩,同时还要承受不同气缸交替做功带来的交变载荷冲击,这对连杆的结构强度、形位公差以及安装适配性都提出了极高要求。
从实际工况出发,该连杆采用工字形截面的杆身设计,这种截面形式在同等重量下能获得最大的抗弯截面模量,可有效降低连杆往复运动的惯性力,同时兼顾压缩与拉伸工况下的结构强度,适配径向发动机高转速、多缸交替做功的载荷特性。连杆大小端的孔位精度是设计核心,大端用于与曲轴曲柄销配合,小端通过活塞销连接活塞,两孔的平行度公差、圆柱度公差直接影响动力传递过程中的摩擦损耗与偏磨风险,设计时需要严格控制两孔中心距的尺寸公差,保证活塞到达上止点时的压缩比符合设计要求,避免出现气门碰撞活塞或者压缩压力不足的问题。

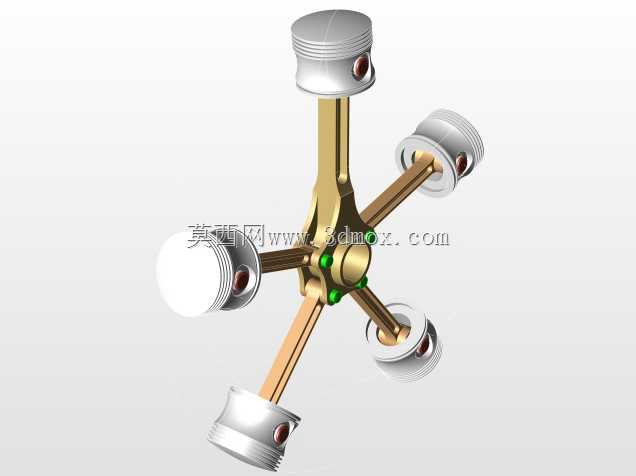

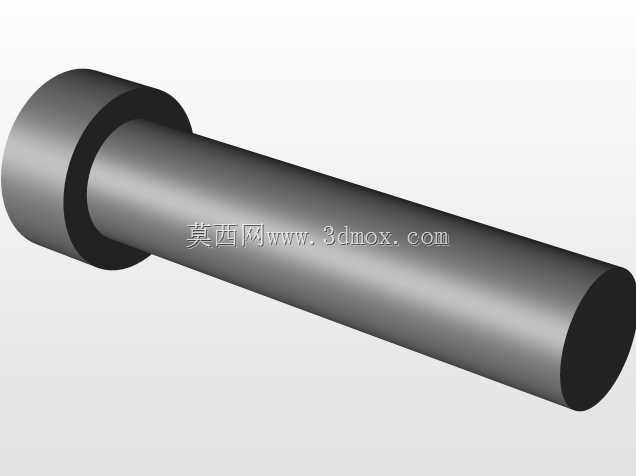

在安装边界层面,连杆大端的孔径需要匹配对应规格曲轴的曲柄销直径,小端孔径适配所选活塞的活塞销尺寸,杆身的外部轮廓需要避让曲轴旋转过程中的平衡块以及相邻气缸的连杆运动轨迹,避免多缸排布时出现运动干涉。径向发动机的连杆组通常包含主连杆与副连杆结构,本次展示的连杆构件可作为主连杆使用,大端侧面预留有副连杆连接销的安装凸台位置,能够铰接多根副连杆,对应圆周方向排布的多个气缸活塞,这种结构能大幅缩短曲轴的轴向长度,让整台径向发动机的结构更加紧凑,适配航空动力、小型便携动力单元对安装空间的严苛要求。

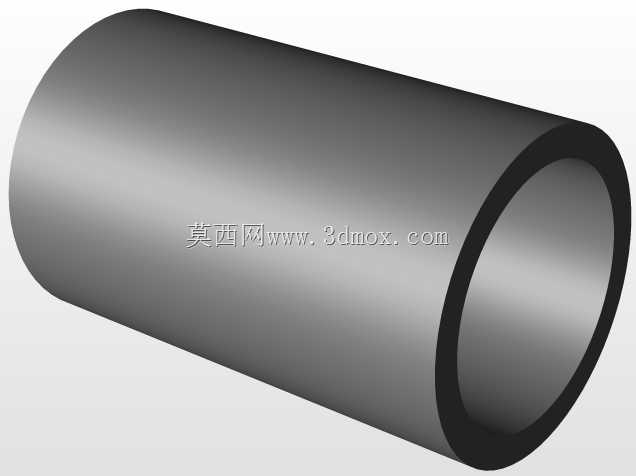

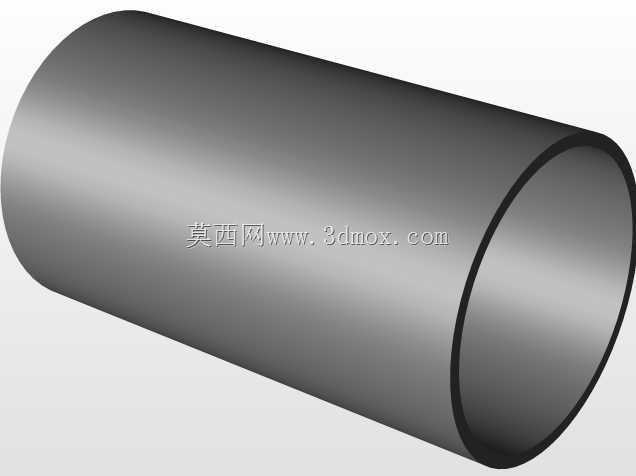

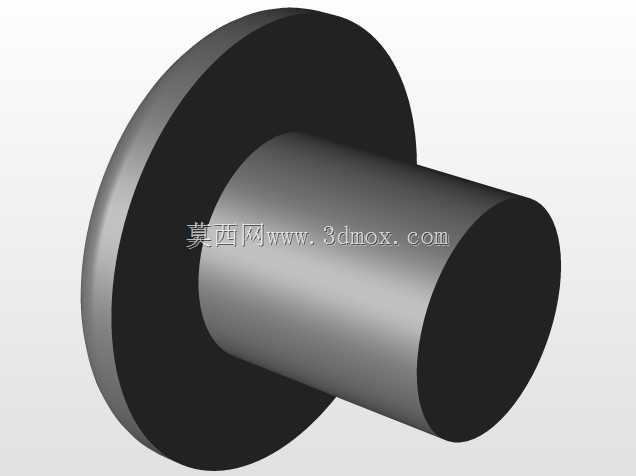

从功能特性来看,连杆在工作过程中需要承受三个方向的复合载荷:首先是活塞做功时燃气爆发产生的轴向冲击力,其次是曲轴旋转带来的横向惯性力,还有连杆自身摆动产生的弯曲力矩,因此杆身与大小端的过渡位置都设计有大圆弧过渡结构,避免应力集中导致的疲劳断裂。大小端的内部都预留有轴瓦或者衬套的安装位,小端通常压装铜质衬套来降低活塞销的磨损,大端则安装分体式轴瓦,配合发动机润滑系统的压力润滑油道,在摩擦副表面形成稳定油膜,降低长期运转的磨损量。
在实际选型与建模应用中,该连杆结构可直接用于单缸试验发动机的改装验证,也可作为径向发动机整机建模的核心组成部件,适配教学演示、结构有限元分析、运动仿真等多种场景。设计时需要注意连杆的重量分组控制,同一台发动机上使用的连杆重量差需要控制在极小范围内,避免运转过程中产生过大的不平衡振动,这也是径向发动机多缸连杆排布时需要重点关注的工艺要点。杆身的工字形筋条厚度需要根据目标发动机的爆发压力、额定转速进行参数化调整,若用于高增压的动力场景,可适当加大筋条厚度、提升大小端的结构强度,若用于轻量化的航模动力场景,则可在保证强度的前提下对杆身进行拓扑优化,进一步降低往复运动质量,提升发动机的转速响应速度。

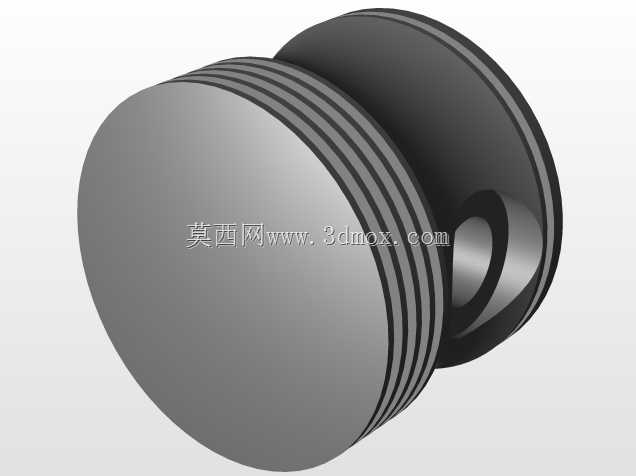

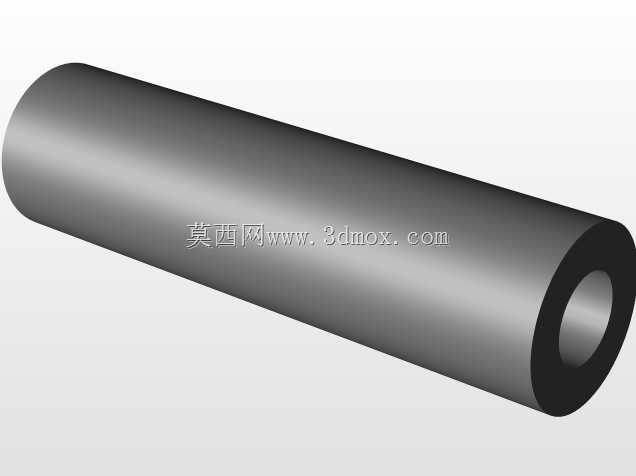

在装配流程上,需要先将小端衬套压入连杆小端孔,保证衬套油孔与连杆小端的润滑油道对齐,之后将活塞销穿过活塞销座与连杆小端,完成活塞与连杆的组合,再将大端轴瓦安装到位,扣合在曲轴曲柄销位置,按规定扭矩拧紧连杆螺栓,装配过程中需要检查连杆的摆动灵活性,不存在卡滞、偏斜的问题,同时要确认连杆大端的轴向间隙符合设计要求,避免热膨胀后出现抱轴故障。
