扫码设备用鹅颈式手持扫描枪固定支架

日常在商超收银台、仓储出入库核验工位、产线条码采集点位，经常能看到这类鹅颈式扫描枪支架的身影，它的核心作用是给手持扫码枪提供稳定的放置点位，同时通过可任意弯折定型的鹅颈杆段，把扫描头调整到最合适的识别角度，解放操作人员的双手，在连续高频扫码的作业场景下，能大幅降低反复取放扫码枪的动作幅度，减少腕部劳损，也能避免扫码枪随手放置导致的摔落磕碰，延长扫码设备的使用寿命。

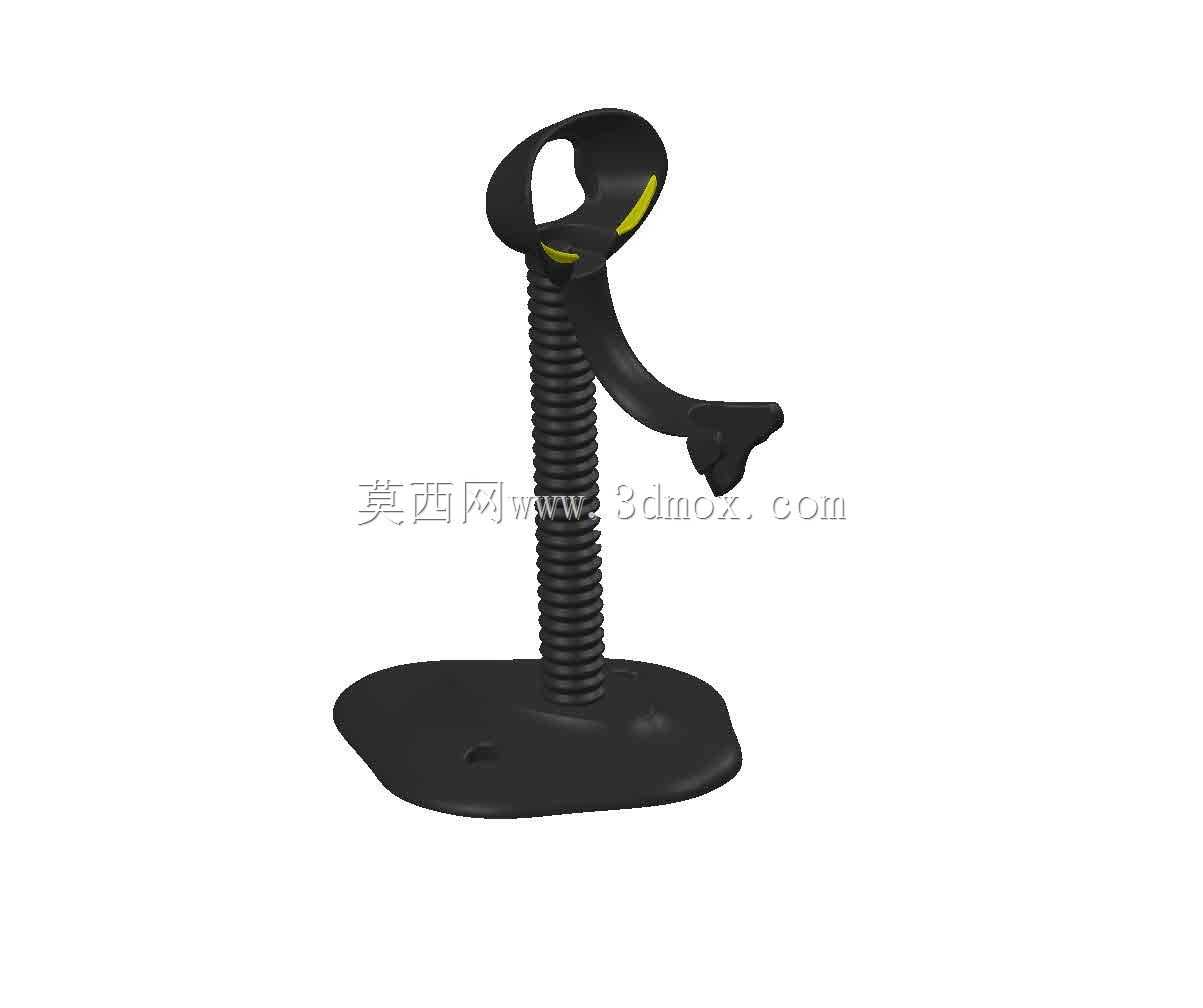

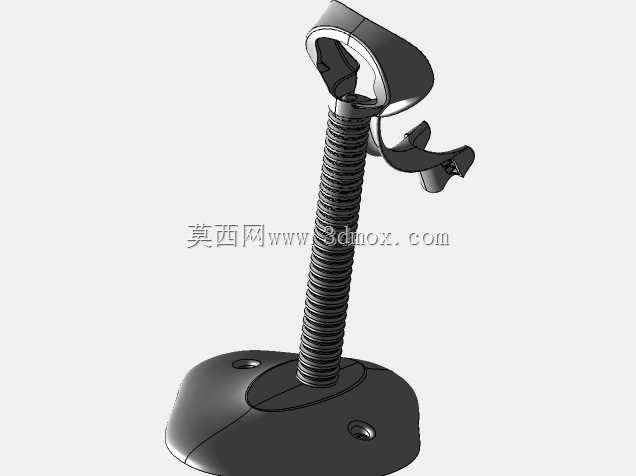

从结构设计来看，这款支架分为三个核心功能段：底部是扁平的椭圆形安装底座，底座上预留了两个沉头安装孔，既可以通过双面胶直接粘贴在平整的工作台面做免打孔固定，也能穿入自攻螺丝锁附在木质、金属台面上实现更牢靠的固定，底座整体做了圆角过渡处理，没有尖锐的棱角，避免作业过程中剐蹭操作人员的手臂，底座的配重经过合理分配，即使鹅颈段弯折到最大偏移角度，整体重心也能落在底座支撑范围内，不会出现侧翻的情况。中间的支撑段采用的是金属定型鹅颈管，管壁是螺旋缠绕的金属弹片结构，外层包裹防滑耐磨的橡塑防护层，既可以任意弯曲调整角度，调整到位后又能保持形态不回弹，能够适配不同身高操作人员的操作习惯，也能匹配不同工位的扫码高度需求，鹅颈管的直径和长度经过匹配选型，既不会因为过细导致支撑扫码枪时出现下垂晃动，也不会因为过粗导致弯折调整时需要施加过大的力度。顶部的枪托固定段做了和扫码枪手柄弧度匹配的弧形托槽，托槽内侧带有凸起的防滑限位筋，扫码枪放置进去之后不会因为台面震动或者轻微碰撞滑落，托槽上方还带有镂空的挂孔结构，部分带挂绳孔的扫码枪也可以通过挂绳辅助固定，适配不同型号的手持扫码设备，枪托的延伸段做了弧形的导向结构，操作人员取放扫码枪的时候不需要刻意对准，顺着导向弧度就能把枪体顺畅放入托槽，提升连续作业的流畅度。

在实际选型应用的时候，需要先确认安装台面的可用空间，这款支架的底座横向尺寸大概在120mm左右，纵向尺寸在80mm左右，安装时需要预留出至少150mm见方的平整台面，避免底座边缘悬空导致固定不牢；鹅颈管的有效调整长度大概在180mm左右，加上枪托段的高度，整体最高可以把扫描头抬升到离台面220mm左右的高度，水平方向最大可以调整到离底座中心150mm的偏移位置，能够覆盖常规工位上条码标签的识别范围，不需要操作人员大幅度挪动待扫描的货品。设计这款支架的三维结构时，首先要保证各段连接的结构强度，鹅颈管和底座、鹅颈管和顶部枪托的连接位置都做了嵌件注塑的加固结构，避免长期反复弯折调整后出现连接松动脱落的问题；其次所有和操作人员、扫码枪接触的位置都做了软质包覆或者圆角处理，不会刮花扫码枪的外壳，也不会在作业时划伤操作人员；另外整体的外观做了哑光黑色的表面处理，和常见的黑色扫码枪外观风格统一，放置在工位上不会显得突兀，也不容易显脏，减少日常清洁维护的工作量。

在仓储分拣的作业场景下，这类支架通常会固定在分拣台的侧边，操作人员双手搬取货品的时候，只需要把货品上的条码对准调整好角度的扫描头，就能自动完成条码识别，不需要腾出一只手来握持扫码枪，大幅提升分拣的效率；在商超收银场景下，支架可以固定在收银台靠近顾客的一侧，顾客出示付款码的时候可以直接对准扫描头，收银员不需要反复拿起扫码枪对准顾客的手机，降低收银操作的动作强度；在制造业产线的工位上，这类支架可以固定在工位操作台的边角位置，对流转过来的工件条码进行逐一采集，记录工件的生产流转信息，鹅颈段可以根据不同批次工件的摆放位置随时调整角度，不需要重新拆装固定支架，适配柔性生产的调整需求。

做这类支架的结构建模时，需要重点关注鹅颈管的弯曲自由度模拟，要保证在模型里能直观体现出任意角度弯折的形态，方便设计人员验证不同调整角度下和周边设备的干涉情况；底座的安装孔位要和常用的安装螺丝规格匹配，沉头孔的深度要保证螺丝锁入之后螺丝头不会高出底座平面，避免放置时出现不稳的情况；顶部枪托的弧形曲面要和主流手持扫码枪的手柄弧度做适配验证，既要保证放置时的贴合度，也要避免尺寸过紧导致取放卡顿。整个支架没有复杂的传动结构，核心的功能实现都依托于鹅颈管的定型特性和各部分结构的合理配重，结构简单可靠，故障率极低，不需要日常的复杂维护，只需要定期擦拭表面的灰尘就能保持正常使用，非常适合高频连续作业的扫码工位使用。
