喷射系统用空气流量传感组件结构设计

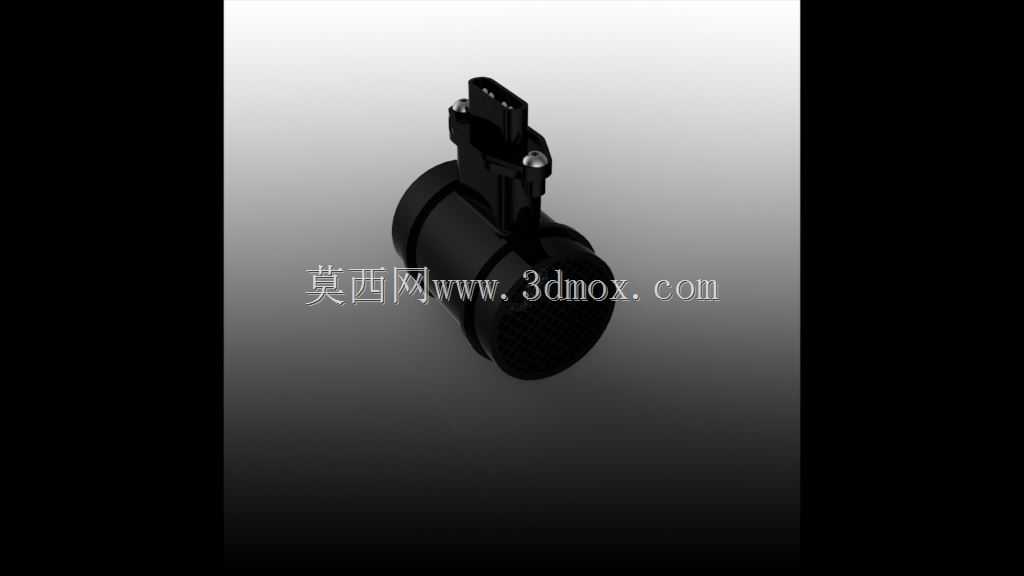

这套空气流量传感组件主要面向内燃机燃油喷射系统的进气流量检测场景，是发动机电喷系统里的核心感知部件，直接决定空燃比控制精度，影响动力输出、燃油消耗与排放表现。实际装车场景中，该组件安装在空气滤清器与节气门体之间的进气道上，所有进入发动机气缸的空气都需要先经过该传感器的检测区域，组件内置的流量感知单元会实时采集进气的质量流量数据，将物理量转化为电信号传输给ECU，为喷油量、点火提前角的参数计算提供核心依据，避免出现混合气过浓或过稀的工况，保证发动机在全负荷、怠速、加速等不同工况下都能获得匹配的进气量参数。

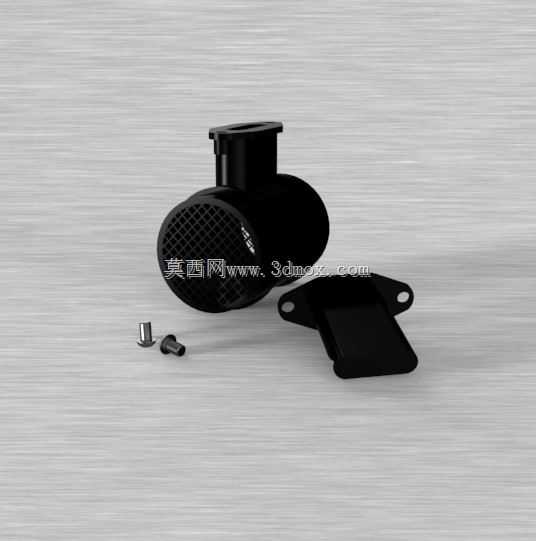

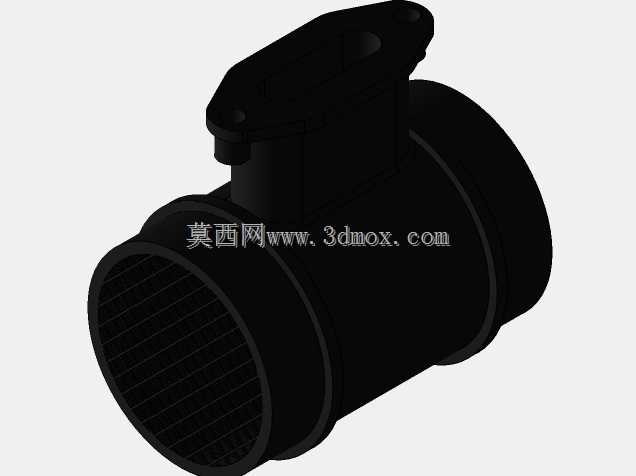

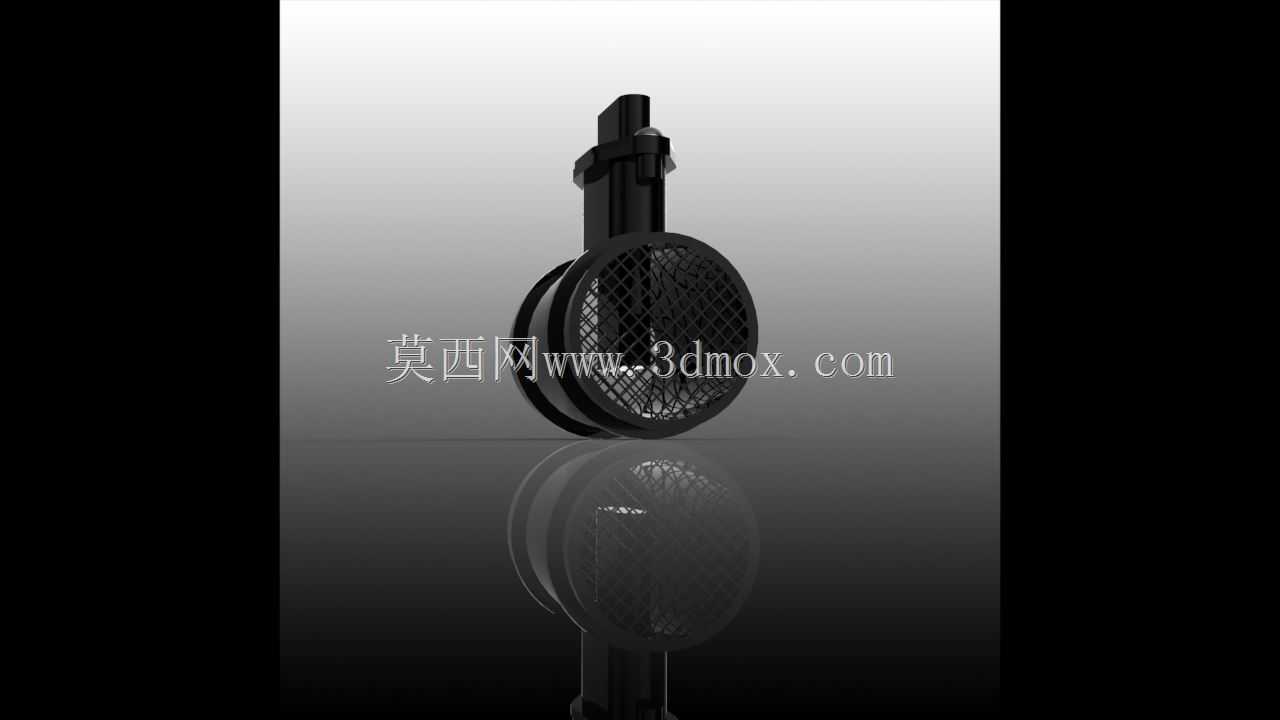

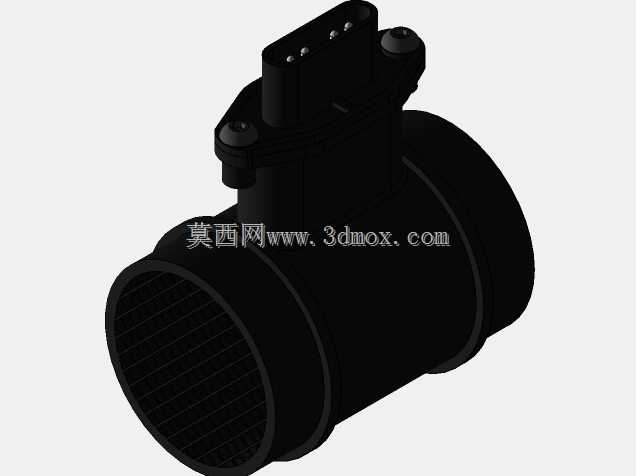

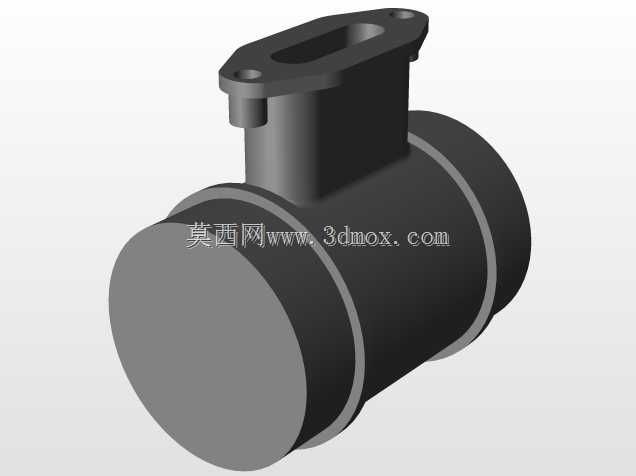

从结构设计来看，整个组件分为主体流道壳体、安装固定支架、防护端盖以及配套的紧固小件几个部分。主体流道采用侧置进气、轴向出气的L型流道布局，进气端设置了蜂窝状整流格栅，这一结构并非装饰件，主要作用是梳理进气气流，消除进气道内的紊流与涡流，让流过感知单元的气流保持稳定的层流状态，避免气流扰动带来的检测误差，格栅的网格密度经过流场仿真验证，既不会造成过大的进气阻力，又能有效滤除进气中的大颗粒杂质，避免杂质冲击损伤内部的感知芯片。流道壳体上的凸起接口用于对接进气系统的旁通管路或者传感器线束的防护套，接口处做了加厚处理，保证装配后的密封性能，避免出现未计量的漏气问题。

配套的安装支架采用带两个安装孔的平板式结构，支架与主体流道之间通过定位结构配合，安装孔的位置公差控制在±0.1mm范围内，适配车型进气舱内的标准安装点位，装配时只需要将支架对准安装位，拧入两颗固定螺栓即可完成组件的固定，支架与流道壳体的接触面做了微凸的减震筋设计，能够抵消发动机运行过程中传递过来的振动，避免长期振动导致传感器信号漂移或者壳体开裂。配套的两个小紧固件分别用于防护端盖的固定与线束接插件的锁紧，表面做了防锈处理，适配发动机舱内高低温交替、存在油污与水汽的复杂工作环境。

设计过程中重点考虑了安装边界的适配性，主体流道的外径尺寸匹配主流乘用车进气软管的标准内径，装配时不需要额外改动进气管道，直接将软管套在流道接口处卡紧即可完成气路连接。整个组件的安装高度控制在合理范围内，不会与周边的蓄电池、保险盒、冷却管路等部件发生干涉，检修时只需要拆开进气软管、拔下接插件就可以整体拆下，不需要拆解周边其他部件，售后维护的便利性较好。流道内部的感知单元安装位置避开了进气直接冲击的区域，同时又处于流道的中心流速稳定区，既保证检测精度，又能降低气流长期冲刷对感知元件的磨损，延长组件的使用寿命。

在功能实现上，该组件除了核心的流量检测功能外，壳体结构本身也承担了进气通路的部分承载作用，能够承受进气系统正常工作时的负压与压力波动，不会出现壳体变形导致的流道截面变化。防护端盖覆盖在感知元件的检修侧，既可以阻挡外界的灰尘、水汽直接接触感知元件，又可以在需要校准时快速拆开，不需要破坏壳体结构。整个组件的材质选用耐温、耐油的工程塑料，重量比传统金属壳体的传感器降低40%以上，同时具备足够的结构强度，能够承受-40℃到120℃的工作温度范围，覆盖发动机舱内的极端工况温度区间，不会因为温度变化出现材质脆化或者变形的问题。
