QRD1114反射式红外光电传感元件结构

项目分类:3D模型 发布时间:2021-10-16 ID:319732
  • QRD1114反射式红外光电传感元件结构
  • QRD1114反射式红外光电传感元件结构
  • QRD1114反射式红外光电传感元件结构
  • QRD1114反射式红外光电传感元件结构
  • QRD1114反射式红外光电传感元件结构
  • QRD1114反射式红外光电传感元件结构
  • QRD1114反射式红外光电传感元件结构
  • QRD1114反射式红外光电传感元件结构

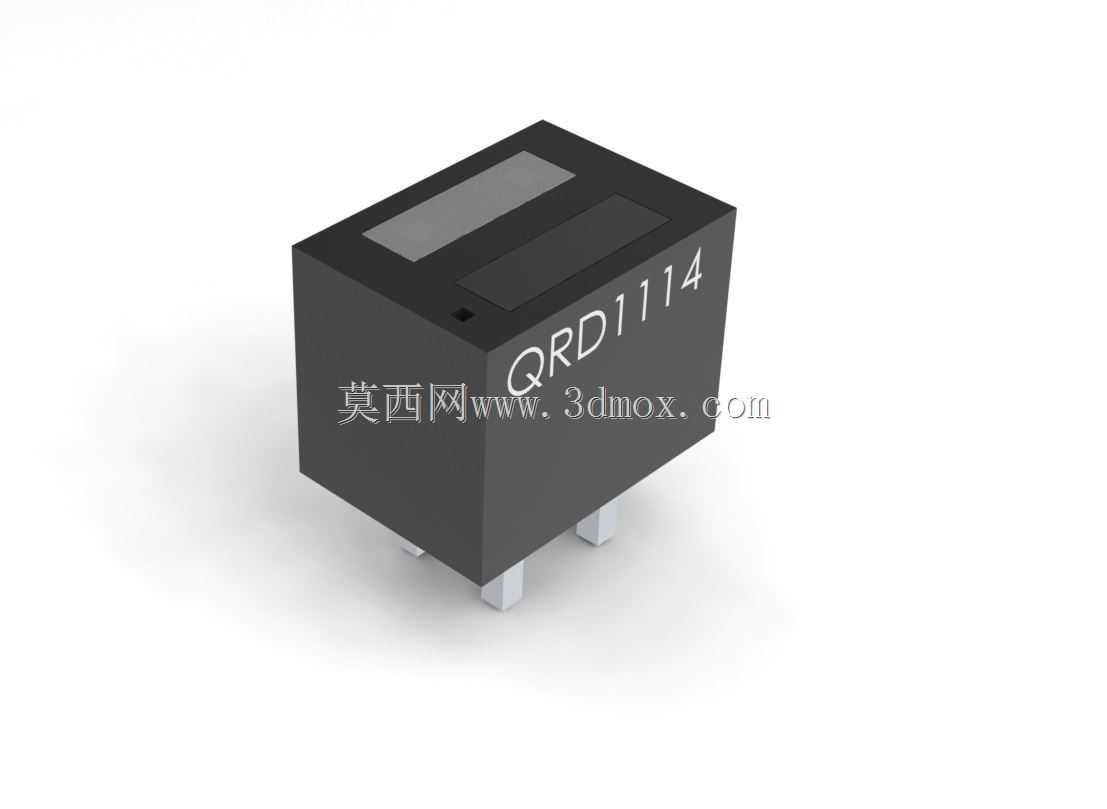

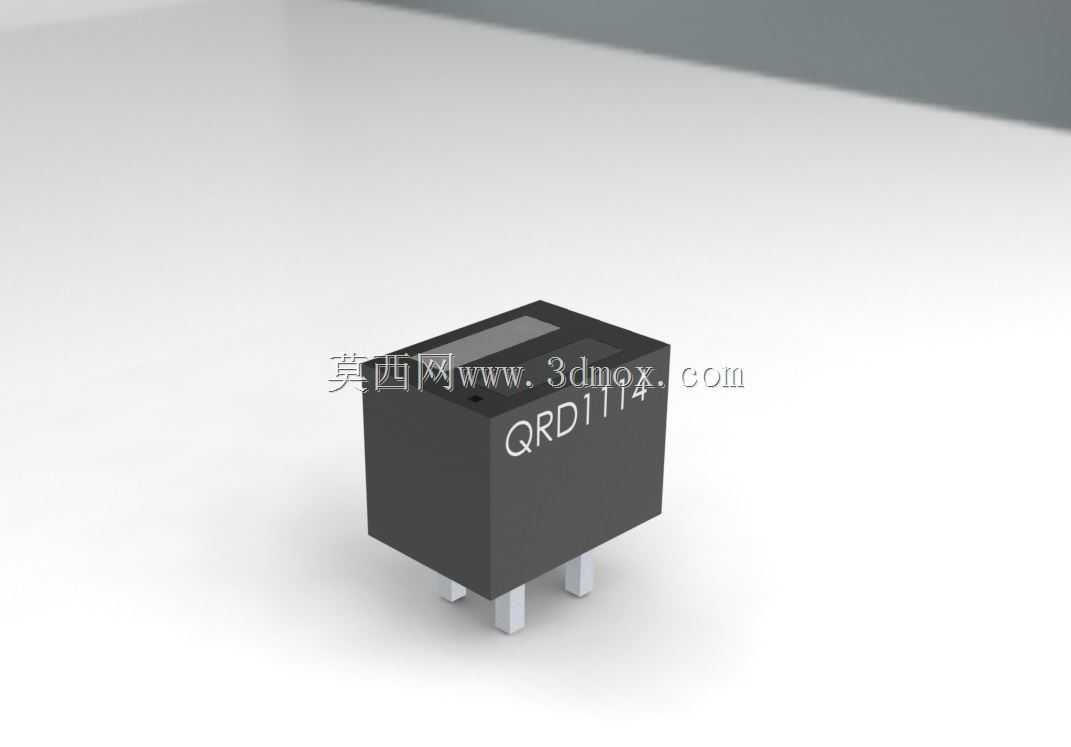

在做小型自动化分拣线的黑白物料识别工位改造时,最先接触到的就是这类反射式光电元件,它不需要额外安装对射支架,单侧布置就能完成检测,在紧凑的设备空间里优势非常明显。这款QRD1114的外壳采用黑色阻燃注塑材质,内部集成了红外发光二极管与光电晶体管两个核心器件,发光端发射的红外光遇到检测物体后发生反射,接收端的光电晶体管根据反射光的强度输出对应电信号,以此判断前方是否存在物体,或是区分物体表面的黑白色差——黑色表面会吸收大部分红外光,白色高反射表面则会将大部分红外光反射回接收端,输出的电平差足够被普通IO端口直接识别,不需要额外做复杂的信号调理。

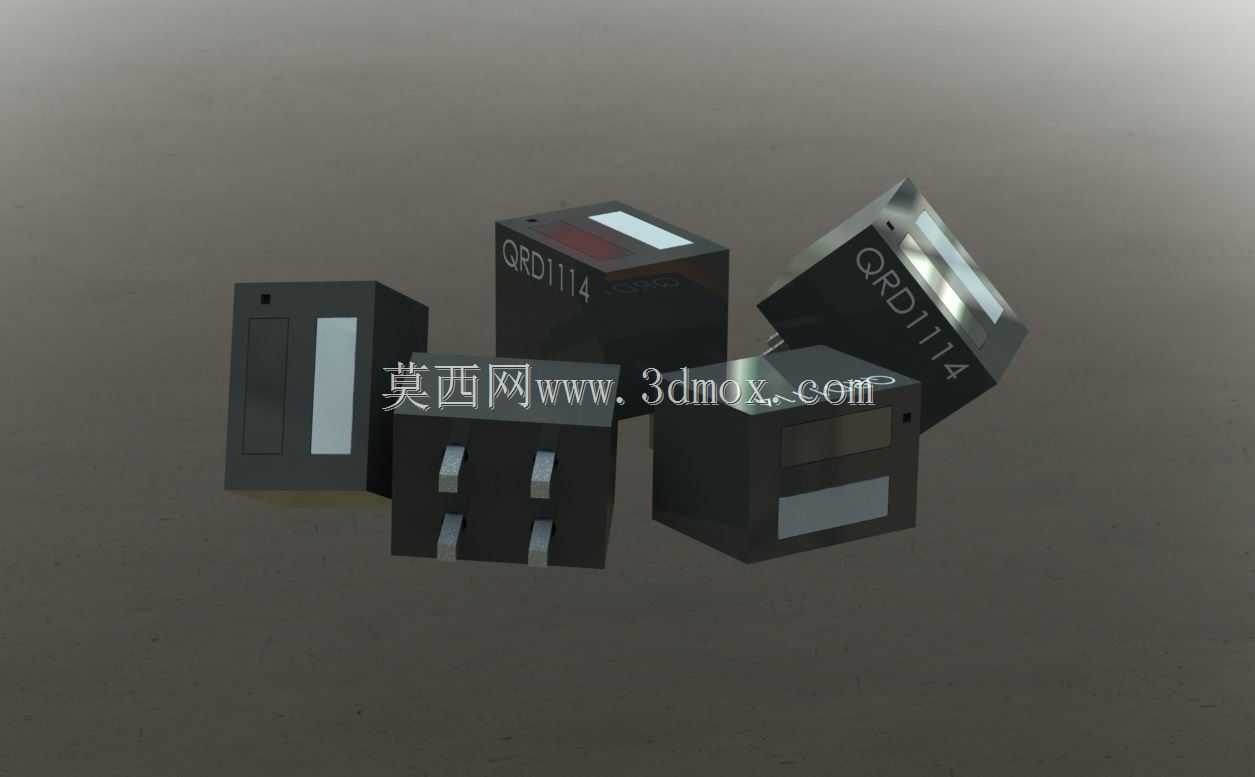

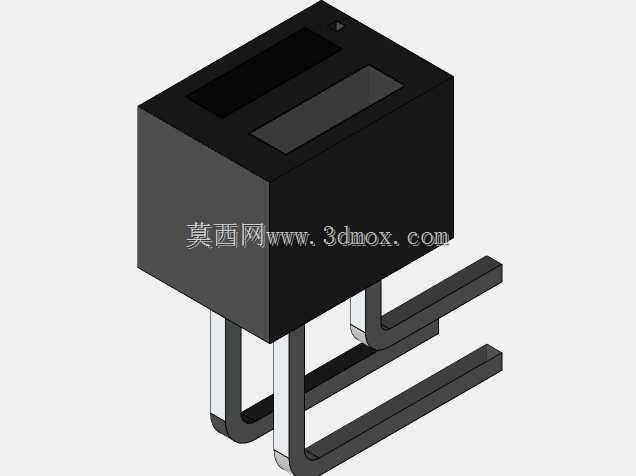

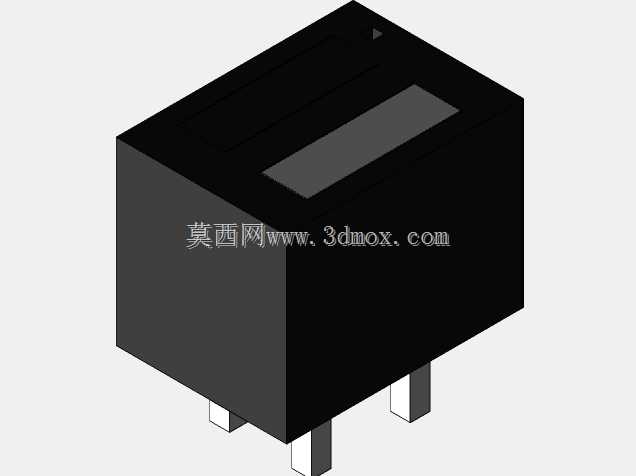

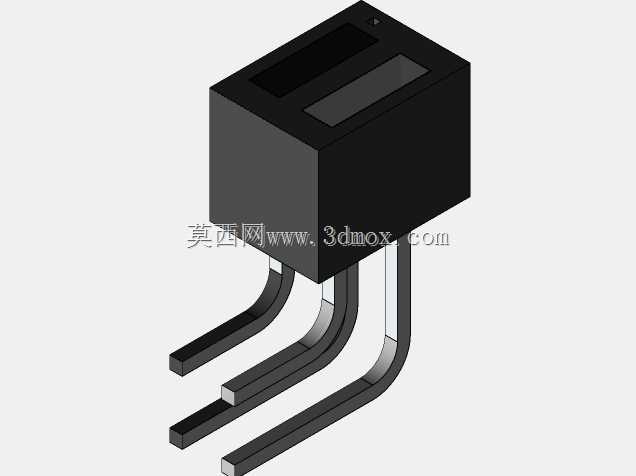

从结构设计角度看,这款元件采用直插式引脚布局,四个引脚分别对应发光管的正负极与光电管的集电极、发射极,引脚间距符合常规2.54mm排距标准,既可以直接焊接在PCB板上做板载集成,也可以搭配接插件做可拆卸式安装,适配不同的设备装配需求。外壳的整体外形为方块状,检测端面做了平整处理,发光与接收窗口之间设置了黑色遮光隔层,避免内部光线串扰导致的误触发,这个隔层的高度经过校准,能保证元件的最佳检测距离在1-5mm区间内,这个距离区间刚好适配多数小型设备的物料检测间隙,比如打印机的纸张到位检测、智能小车的循迹模块、小型传送带的物料计数工位,都能直接套用这个安装尺寸。

做三维建模的时候需要特别注意安装边界的预留:元件本体的长宽高尺寸要匹配安装开孔的公差,引脚伸出长度要预留焊接后的焊盘高度,避免装配时元件顶到外壳或是引脚与其他金属构件短路。检测端面的安装角度要尽量与被检测面保持平行,倾斜角度超过15度时,反射光的偏移量会大幅增加,直接导致检测灵敏度下降,甚至出现漏检的情况。在做布线设计时,发光管的供电回路要串联限流电阻,根据供电电压调整电阻阻值,保证发光管的工作电流在额定范围内,避免长时间过流导致发光管早衰,缩短元件使用寿命。

实际应用中,这类反射式传感器的环境适应性有明确边界,要避免在强光直射的工位使用,外界的红外光会干扰接收端的信号判断,如果必须在开放光照环境下使用,要在检测端加装遮光罩,屏蔽外界杂散光的影响。检测高反光的金属表面时,要适当调整安装距离,避免镜面反射导致的信号过强,或是反射光偏移出接收窗口;检测透明材质时,需要在被检测面背面粘贴黑色吸光衬底,提升信号的对比度。在做循迹小车的设计时,多个该型号传感器并排布置时,相邻传感器的间距要保持在10mm以上,避免相邻发光管的光线互相干扰,导致循迹信号判断错误。

从结构可靠性角度看,这款元件的外壳封装能满足常规工业环境的使用需求,引脚的可焊性符合波峰焊与手工焊的工艺要求,焊接温度控制在260摄氏度以内、焊接时间不超过3秒时,不会损坏内部的半导体器件。日常维护时只需要定期擦拭检测窗口的灰尘,避免灰尘堆积遮挡红外光路,不需要做额外的校准调整,相比机械式的接触开关,它没有机械磨损部件,使用寿命更长,响应速度可以达到微秒级,完全能满足高速分拣、快速计数这类高频检测场景的需求。在做三维装配验证时,要提前预留好检测方向的操作空间,方便后期调整安装高度,根据实际的物料反射特性微调传感器与被检测面的间隙,找到最佳的检测位置,保证信号输出的稳定性。
