SKF菱形带座外球面轴承结构设计

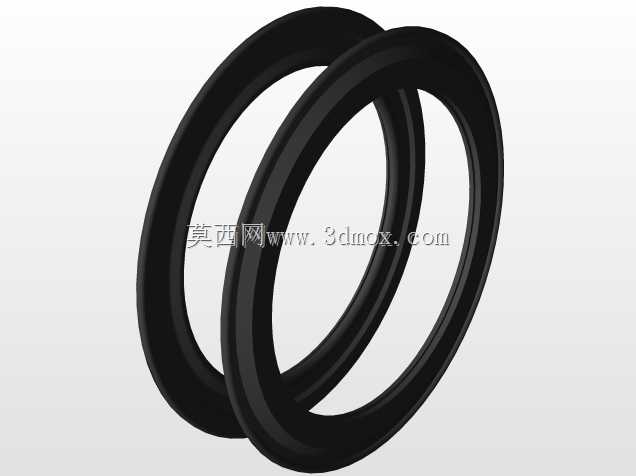

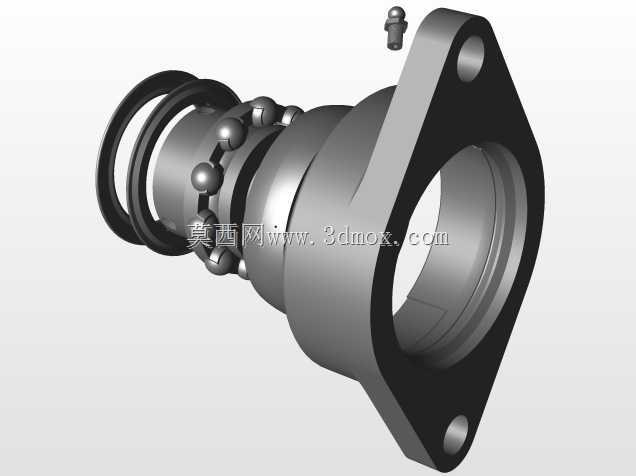

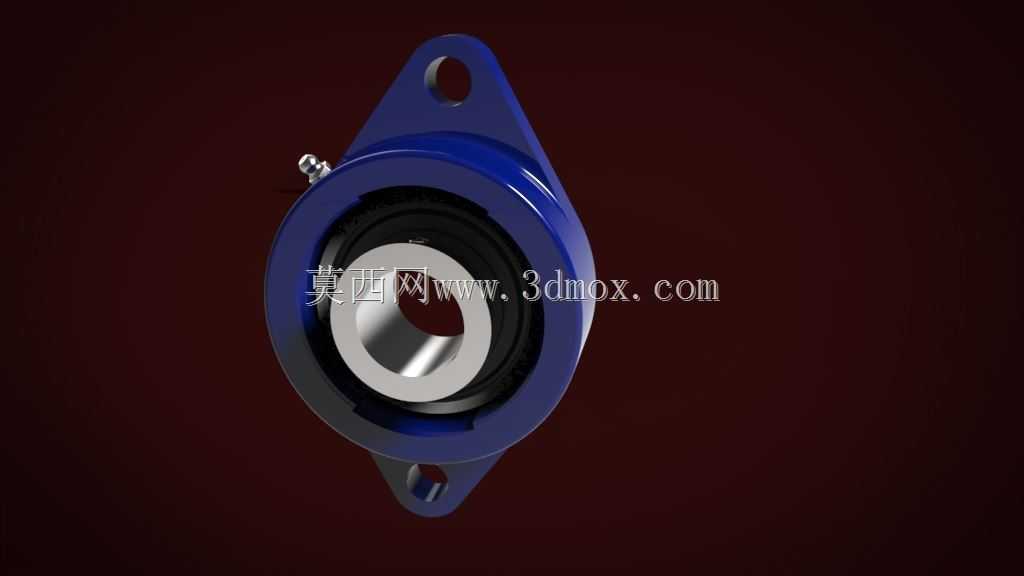

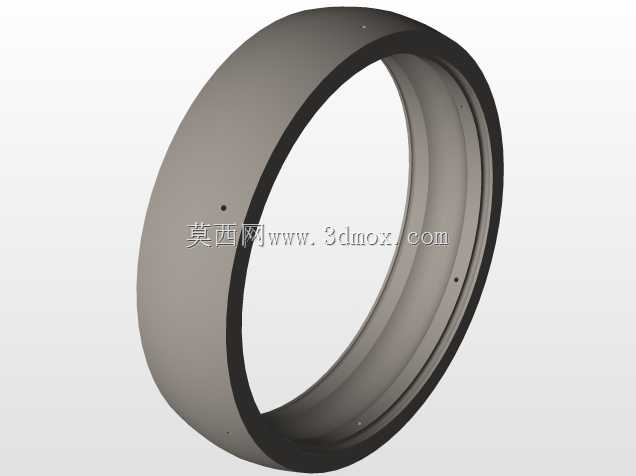

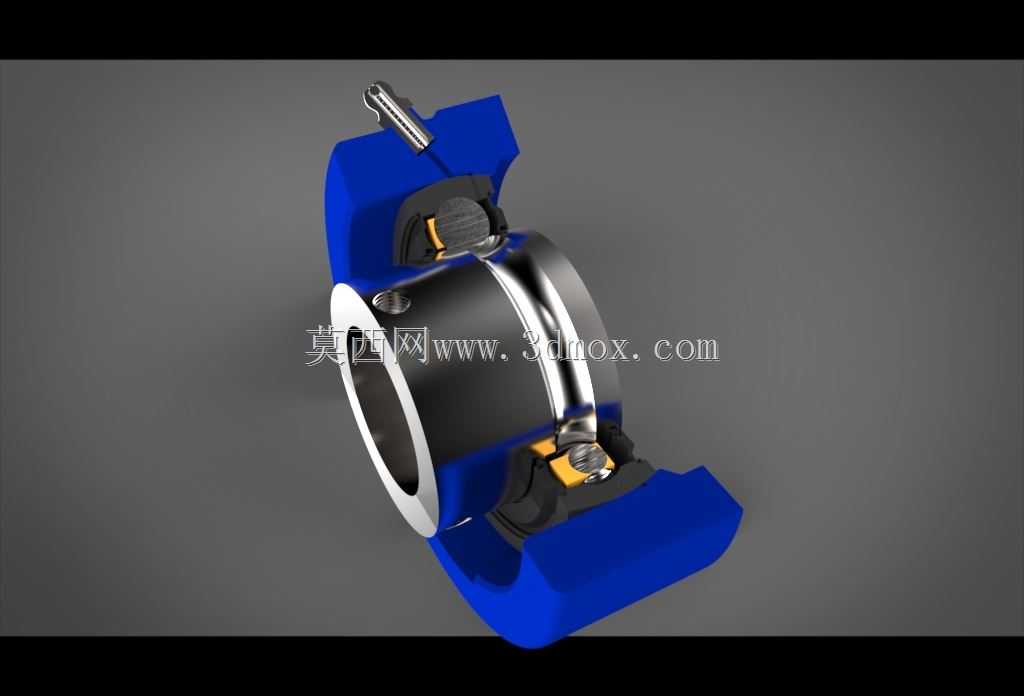

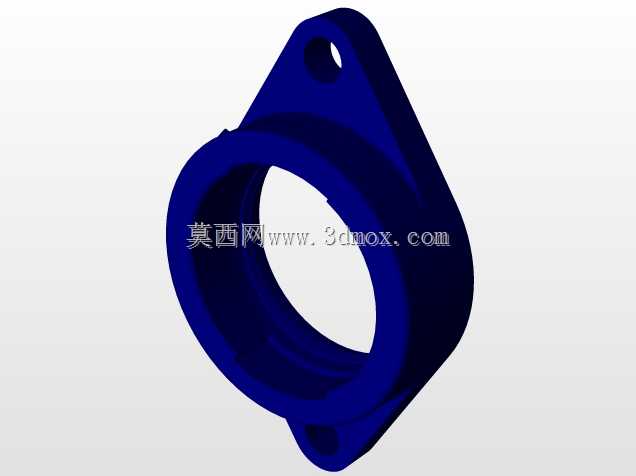

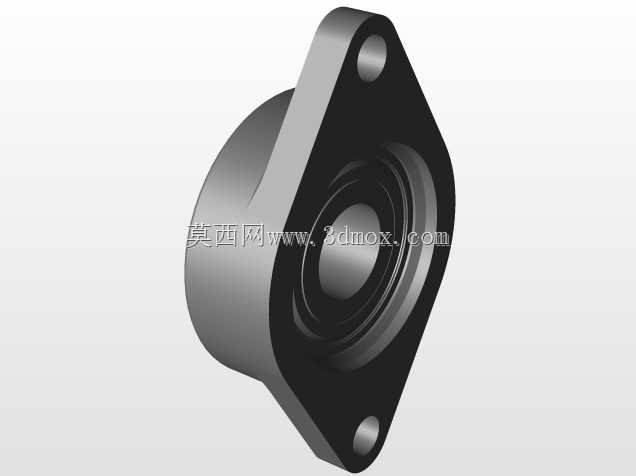

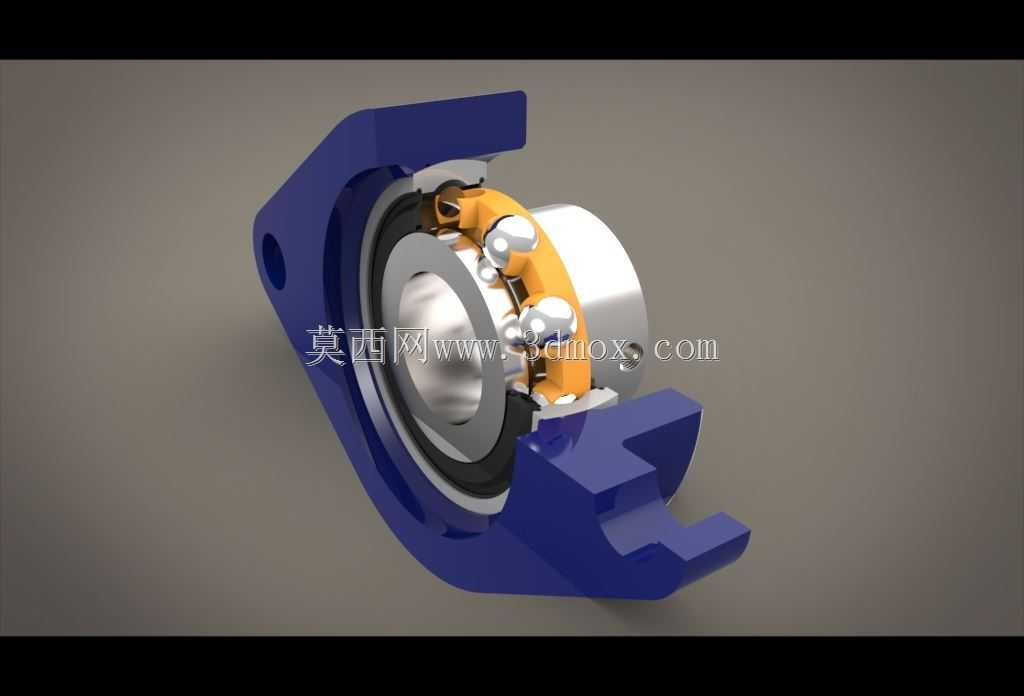

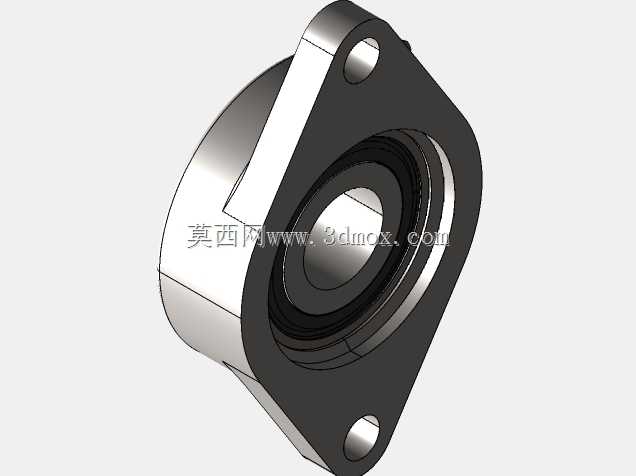

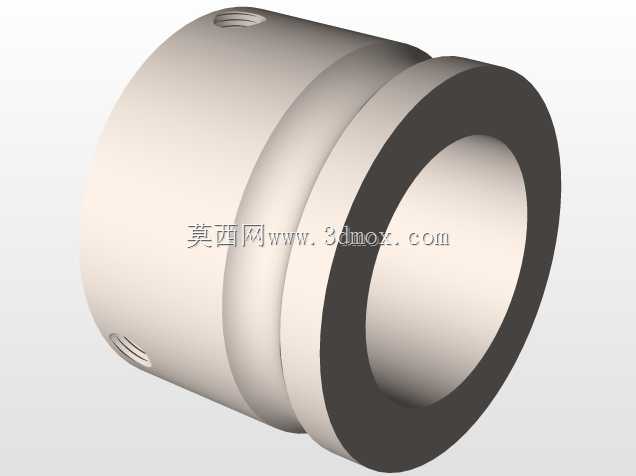

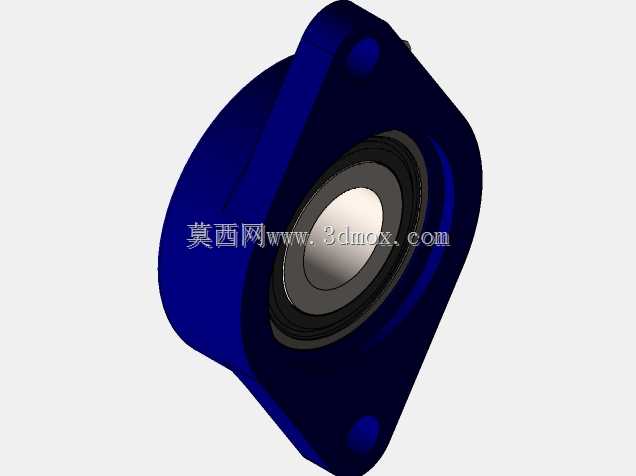

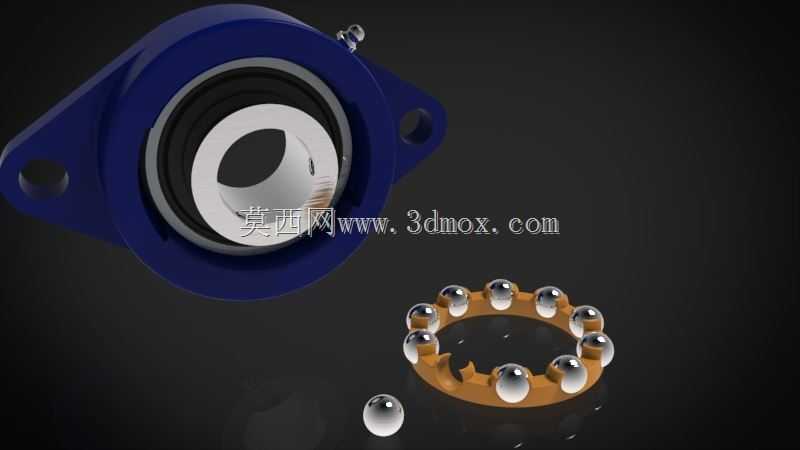

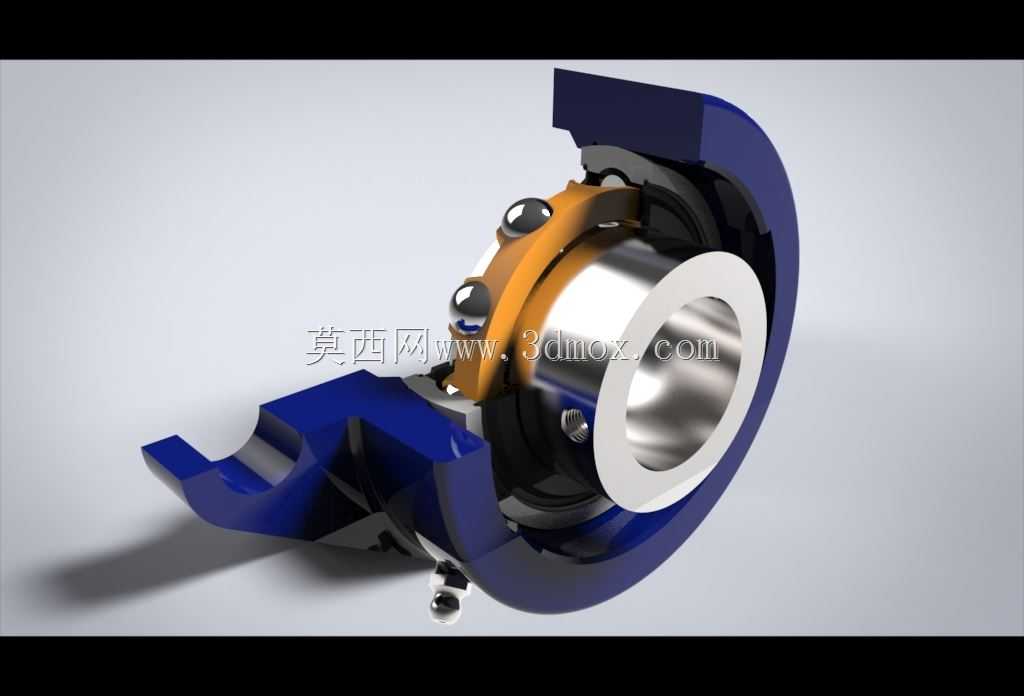

在轻工输送、食品包装、小型农机这类对安装便捷性有要求的设备场景里，带座外球面轴承的应用占比一直不低，这类部件不需要额外加工复杂的轴承安装座，直接通过座体的安装孔固定在设备机架上，就能完成转轴的径向支撑，同时补偿一定的安装角度偏差，降低现场装配的精度要求。本次呈现的菱形法兰式带座轴承，座体采用两孔菱形安装结构，相比方形四孔座，在安装空间局促的机架位置更具布置灵活性，两个安装孔的连线与轴承内孔轴线垂直，安装时只需要对齐两个固定点位，就能快速完成轴承座的定位锁紧，适合用在中小型带式输送机的托辊支撑、小型风机的转轴支撑、包装线的导辊安装这类载荷不大但布置点位密集的工位。从结构拆分来看，整个部件由冲压或铸造的菱形轴承座、外球面轴承内圈、带密封结构的外圈、保持架与钢球、顶丝锁紧结构、注油嘴几个部分组成。轴承内圈采用宽内圈设计，内孔与转轴配合后，通过内圈上的紧定螺钉直接顶紧在转轴表面，不需要额外加工轴肩、锁紧螺母这类轴向定位结构，现场装配时只需要将转轴穿入内孔，拧紧两个顶丝就能完成轴承与轴的固定，大幅缩短装配工时。轴承外圈的外球面与轴承座的内球面配合，当机架安装面存在少量加工平面度误差、或者转轴受力出现轻微挠曲变形时，球面配合结构可以自动调整轴承的轴线角度，避免轴承内部出现额外的附加载荷，防止钢球与滚道出现偏磨，延长部件的实际使用寿命。尺寸设计上，该轴承内孔直径为31.75mm，适配对应直径的光轴使用，座体两个安装孔的中心距为34.5mm，安装孔直径适配常规的螺栓规格，安装时只需要在机架对应位置加工两个对应孔距的通孔，穿入螺栓锁紧即可完成固定，不需要对安装面做额外的沉孔、镗孔加工，对现场加工条件的要求很低。轴承两侧自带接触式橡胶密封结构，能够阻挡输送线场景下常见的粉尘、碎屑、少量喷淋水汽进入轴承内部滚道，保持润滑脂的清洁度，减少日常维护的注油频次，座体上预留的注油嘴可以在长期使用后直接补充润滑脂，不需要拆解轴承结构，维护操作十分简便。设计这类轴承结构时，需要重点关注几个配合面的公差匹配：首先是轴承外圈球面与座体内球面的配合间隙，间隙过大会导致支撑刚性不足，转轴运行时出现晃动，间隙过小则会导致调心功能失效，无法补偿安装偏差；其次是内圈内孔与转轴的配合公差，考虑到顶丝锁紧的固定方式，内孔与轴采用间隙配合，方便现场穿轴装配，但间隙不能过大，否则顶丝锁紧后轴与内圈会出现相对滑动，磨损轴表面；另外座体安装孔的位置度公差需要控制在合理范围，避免两个安装孔孔距偏差过大，导致安装时螺栓强行拉扯座体，使座体内球面出现变形，卡滞轴承外圈的调心动作。在实际选型应用中，这类菱形两孔带座轴承更适合径向载荷为主、轴向载荷较小的工况，因为两孔安装的结构相比四孔方形座，轴向抗倾覆能力稍弱，如果用在轴向载荷较大、或者冲击载荷较强的工位，需要额外增加轴向限位结构，或者更换为安装刚性更强的方形座、立式座结构。日常运维中，需要定期检查顶丝的锁紧状态，尤其是设备启停频繁、存在振动的工况下，顶丝可能出现松动，导致轴与内圈相对转动，磨坏轴颈；同时需要检查密封件的老化情况，若密封橡胶出现开裂、脱落，要及时更换密封件或者整体更换轴承，避免杂质进入滚道造成轴承提前失效。从建模逻辑来看，做这类标准传动件的三维模型时，需要先明确内孔、安装孔距、座体外形轮廓、球面配合直径这些核心安装尺寸，保证模型导入设备整体装配后，不会与周边的机架结构、传动部件出现干涉，同时要还原内部钢球、保持架的结构细节，方便后续做装配演示、运维培训时清晰展示内部结构组成，不需要额外做结构拆解动画就能直观呈现部件的装配关系。
