KP08型带座外球面轴承立式支撑结构

在轻工输送线、小型食品加工设备、桌面级自动化工作站这类对传动支撑有轻量化需求的场景里，这类带立式安装座的外球面轴承组件是出镜率极高的基础零件，很多刚接触结构设计的工程师容易把它和重型剖分式轴承座混淆，实际上两者的应用边界完全不同。这类KP08规格的支撑单元，核心是把外球面球轴承和冲压/铸造成型的立式安装座整合为一体，不需要额外设计轴承座的包容型腔，也不用反复调整轴承的同轴度，拿到零件后直接通过底座两个安装孔固定在设备机架上，就能完成转轴的径向支撑，对于小负载、转速中等的传动轴系来说，能省下大量的设计和装配调试时间。

从实际使用的功能特性来看，这类带座轴承最突出的优势是自带调心性能，外球面轴承的外圈球面和座体内孔的球面配合，允许转轴在一定角度范围内出现偏斜，不会因为机架焊接变形、安装面加工平面度误差、转轴受载后的轻微挠曲就出现轴承卡滞、早期磨损的问题，这一点在型材搭建的轻型设备上尤其实用——很多铝型材机架的安装面靠螺栓拼接，很难达到机加工面的形位公差，用普通深沟球轴承加刚性轴承座的话，很容易因为安装误差导致轴承运转阻力变大，甚至滚道提前点蚀，而这类带座单元就能很好地兼容这类安装误差。

设计这类支撑结构的时候，首先要明确安装边界的尺寸约束：底座两个安装孔的中心距是选型时的核心参数，要和机架上预留的安装孔位匹配，孔径大小要适配常用的内六角圆柱头螺栓规格，不能选孔距过大或者过小的型号，否则现场安装时需要重新在型材或者钣金机架上打孔，耽误装配进度。其次是轴承内孔的尺寸，要和所支撑的转轴轴径做过渡配合，不能太松也不能太紧，太松的话转轴和内圈之间会出现相对滑动，磨损轴颈，太紧的话装配时敲入轴承容易破坏轴承的密封结构，还会导致轴承游隙变小，运转时温升过高。另外要注意安装座的中心高，也就是轴承内孔中心到安装底座底面的垂直距离，这个尺寸直接决定了转轴的安装高度，要是两侧支撑的轴承座中心高不一致，转轴就会出现倾斜，运转时产生附加的径向力，缩短整个传动系统的使用寿命。

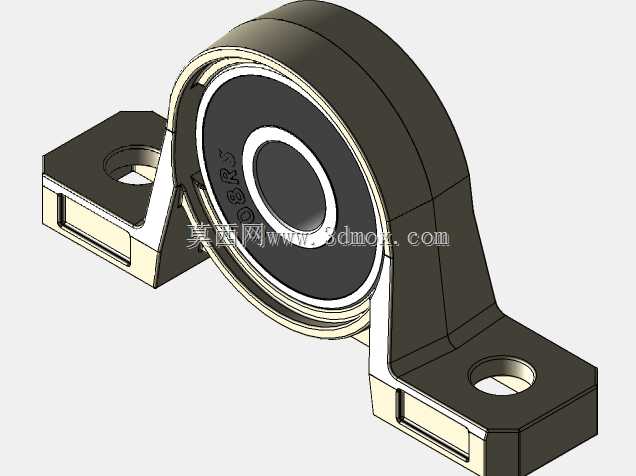

从结构细节来看，这类轴承座的底座是扁平的菱形立式结构，两个安装脚对称分布在轴承容纳腔的两侧，安装时螺栓从安装孔上方穿入，直接锁紧在机架的螺纹孔或者T型螺母里，不需要在安装面背面预留螺母的操作空间，对于安装空间狭窄的位置非常友好。轴承本身自带双侧密封结构，密封圈和内圈的密封槽紧密贴合，能阻挡日常环境里的灰尘、碎屑、少量喷淋的液体进入轴承滚道，在食品输送、包装分拣这类有少量粉尘、偶尔需要清洁冲洗的场景下，不需要额外设计密封防护结构，就能满足基础的防护需求，日常维护只需要定期通过轴承上的注油嘴补充润滑脂即可，不需要频繁拆卸清洗。

很多工程师在选型时容易忽略载荷边界，这类轻型带座轴承只适合承受中等以下的径向载荷，以及很小的轴向载荷，不能用在重载冲击的场合，比如矿山设备、重型输送机的主传动位置，这类场景需要选用铸钢材质的重型轴承座搭配调心滚子轴承，要是误用了这类轻型带座轴承，很容易出现安装座断裂、轴承外圈从座体里脱出的故障。另外在安装时要注意，不能直接敲击轴承的外圈和密封件，应该通过内圈端面受力把轴承压装到转轴上，再把整个组件固定到安装座上，锁紧安装螺栓的时候要对角交替拧紧，保证两个安装脚的受力均匀，避免座体因为单侧受力过大出现变形，导致轴承内孔轴线偏斜。

在三维建模过程中还原这类零件的时候，要重点还原几个关键配合面的尺寸：轴承内孔的圆柱面、底座安装面的平面度、安装孔的位置度、座体球面和轴承外圈球面的配合间隙，不需要把轴承内部的滚道、钢球、保持架都做详细建模，除非是做轴承本身的有限元分析，一般设备装配建模时，只需要把外部安装尺寸、配合尺寸做准确，就能满足装配干涉检查、工程图导出的需求，还能减少整个装配体的文件大小，提升软件的运行流畅度。另外要注意还原安装座的拔模斜度、铸造圆角这些工艺特征，不要把零件做成完全直角的理想模型，否则导出的工程图交给加工厂生产时，工艺人员还要额外补充工艺特征，反而增加沟通成本。

这类支撑件在实际设备里往往是成对使用，分别支撑在转轴的两端，设计轴系的时候要预留好一端轴承的轴向游动间隙，因为转轴运转时会因为温度升高出现热伸长，要是两端轴承都完全轴向固定，轴的热胀冷缩会导致轴承承受额外的轴向载荷，加速轴承损坏，一般是把其中一端的轴承设计为固定端，锁紧内圈和轴、外圈和座体的轴向位置，另一端设计为游动端，允许轴承外圈在座体里有微小的轴向窜动，补偿轴的热变形量。对于跨距比较短的轴系，比如长度不到300毫米的小型辊筒，也可以两端都做固定支撑，因为短轴的热伸长量很小，轴承内部的游隙足够补偿变形量，不会出现卡滞问题。
