汽车进气轴流式空气压缩进气总成

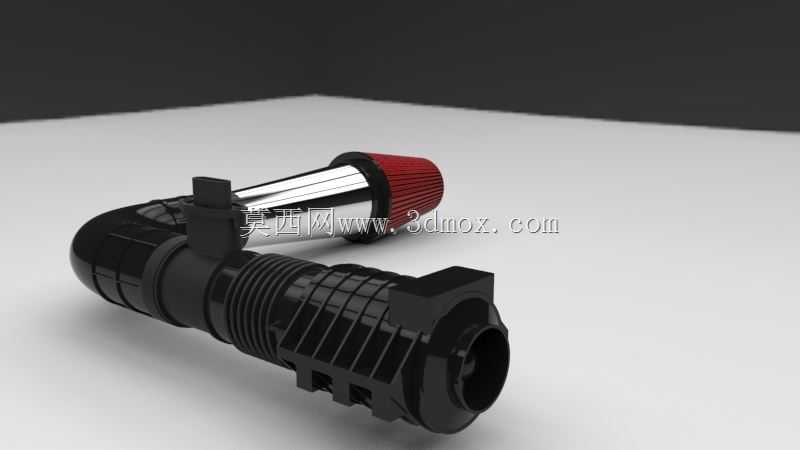

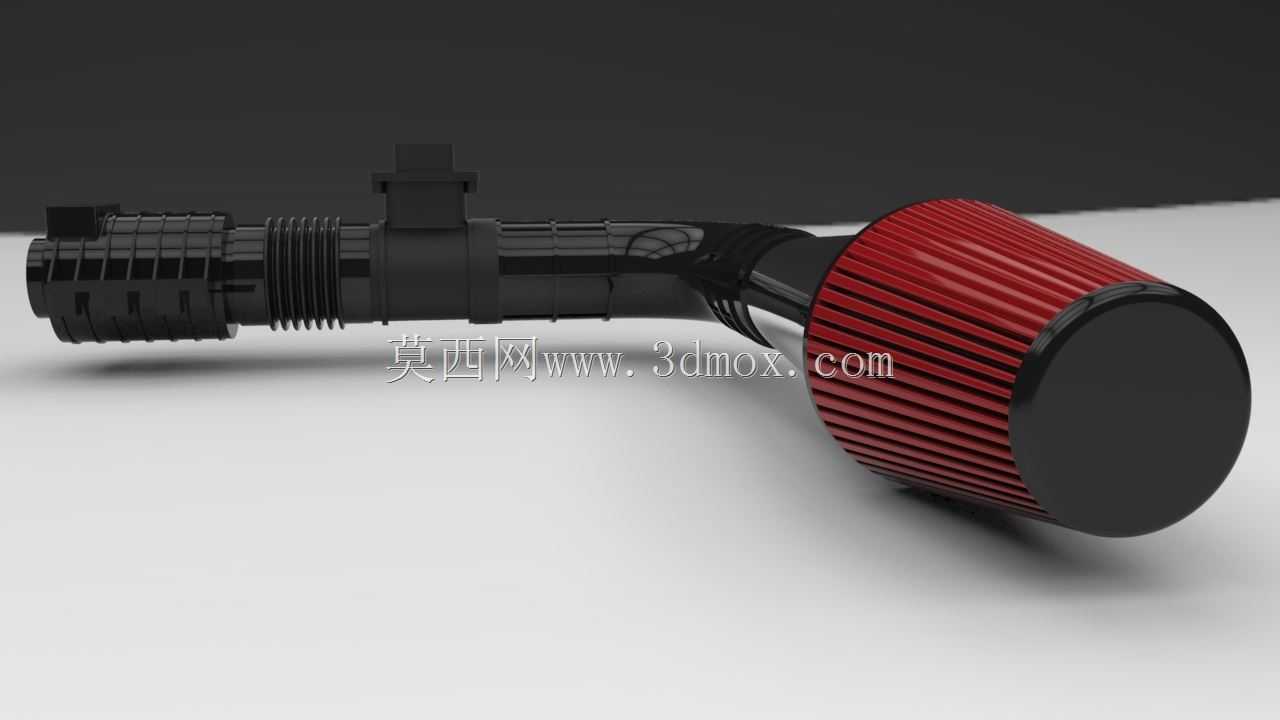

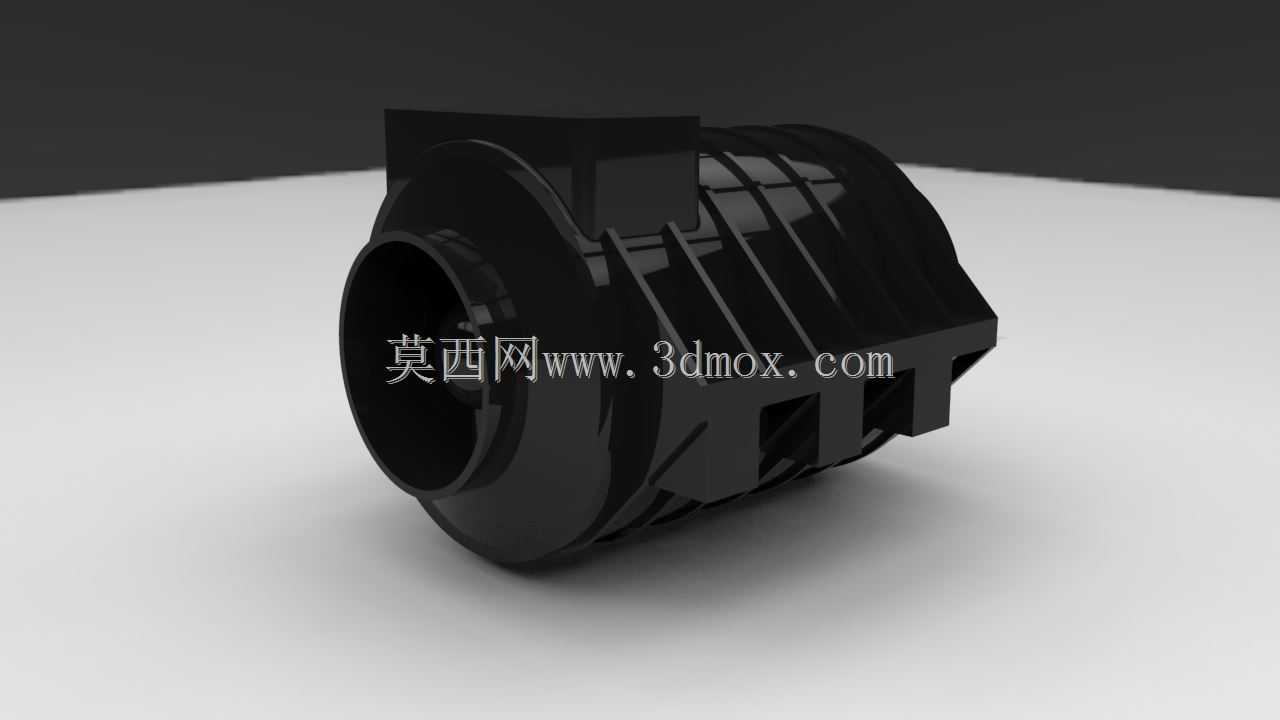

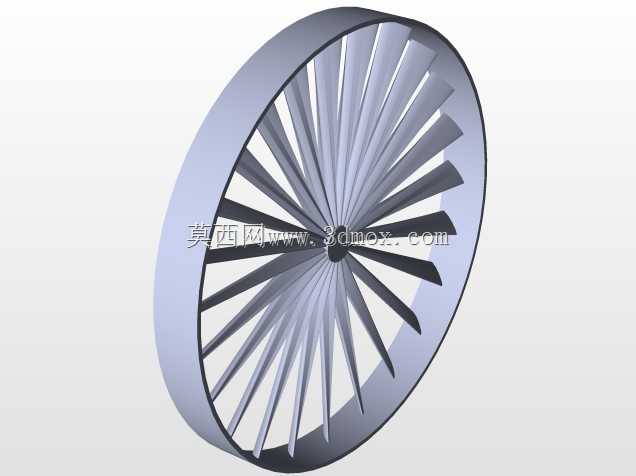

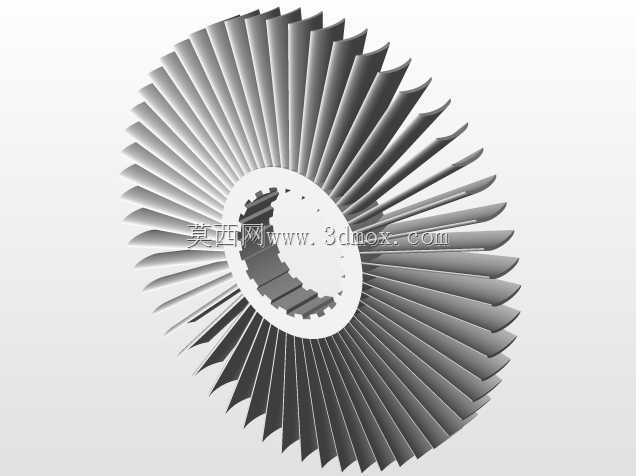

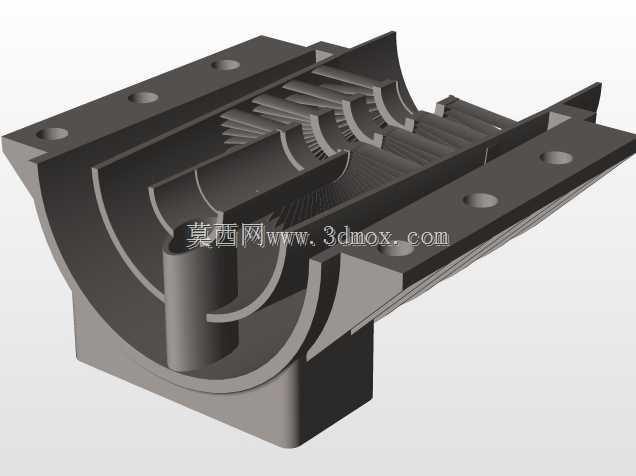

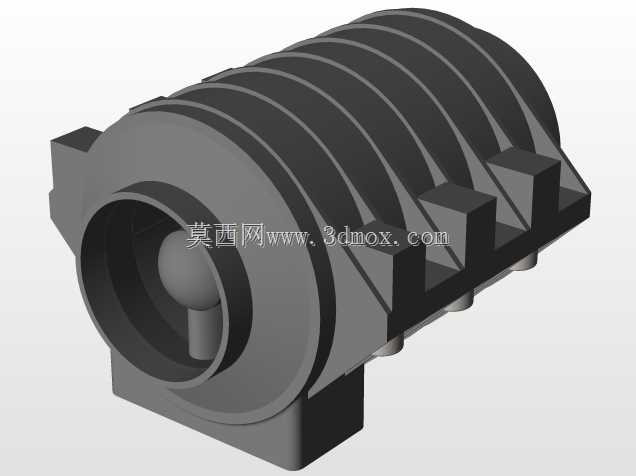

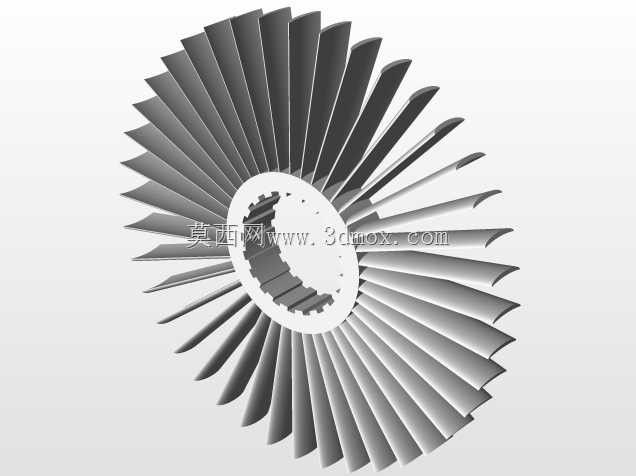

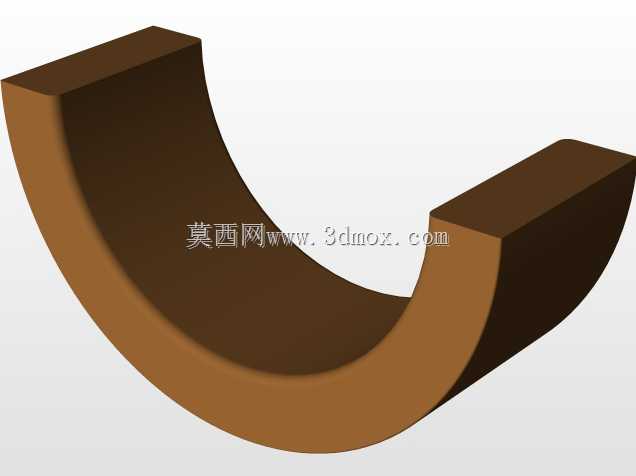

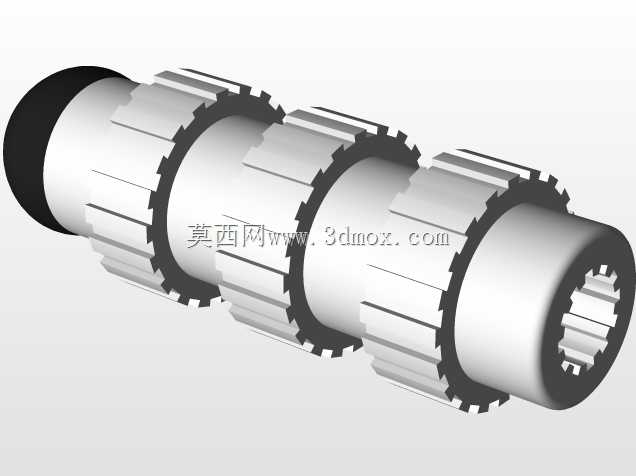

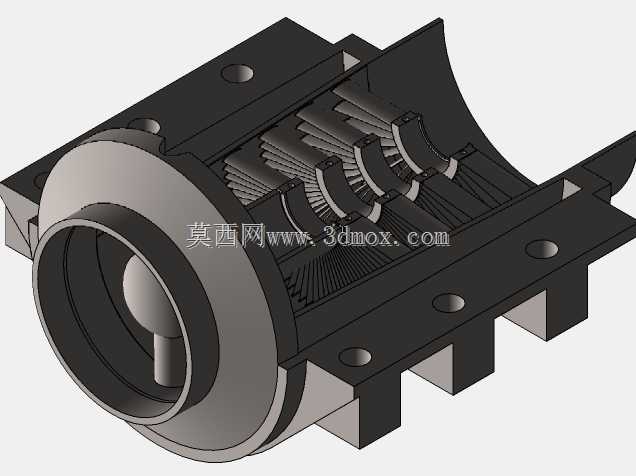

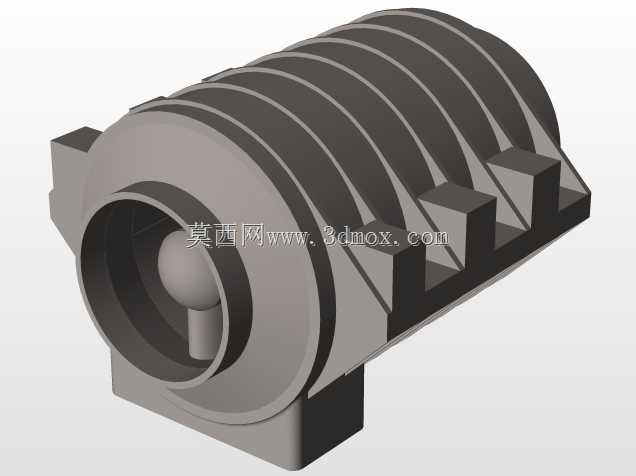

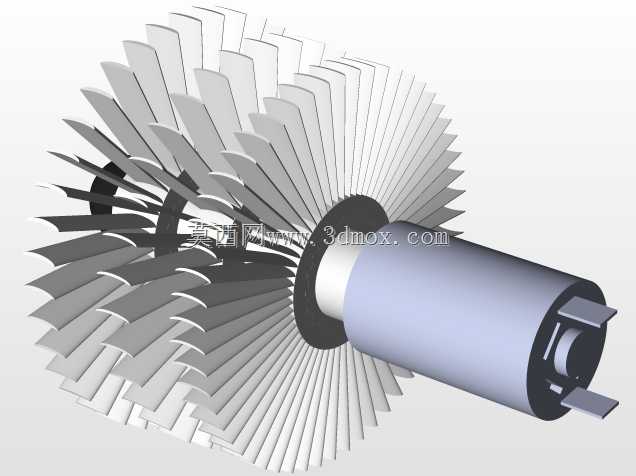

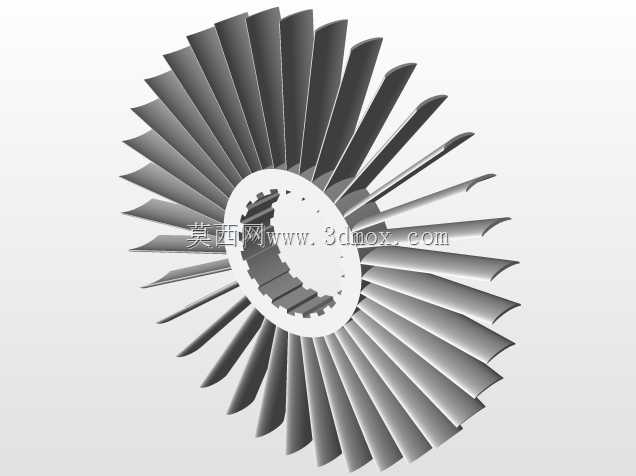

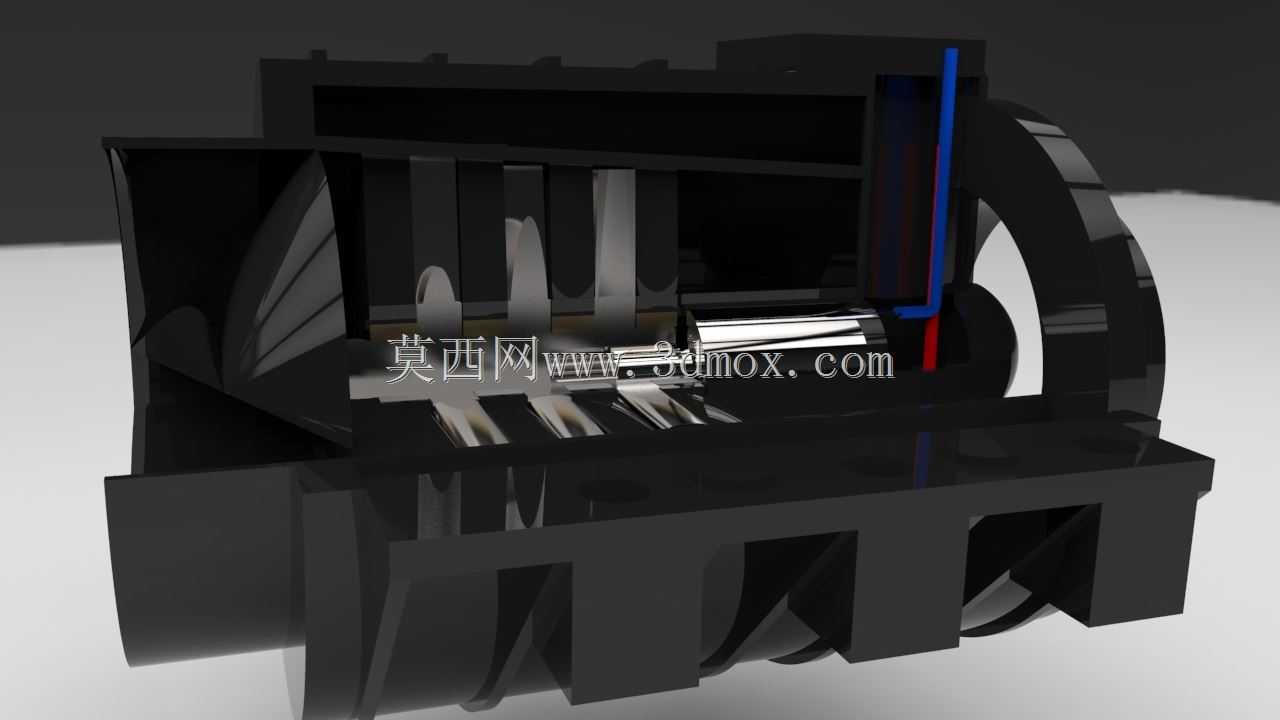

这套进气总成的设计核心围绕车用动力单元的进气效率优化展开，首先要明确其应用场景覆盖民用改装车辆、小排量动力单元升级以及非道路移动机械的进气系统改造场景，实际使用中直接对接节气门体上游的进气通路，核心作用是在可控流阻范围内完成进气的初步过滤、导流与轻度压缩，为后续燃烧环节提供流量稳定、杂质含量达标的进气介质。从功能特性来看，总成集成了褶皱式过滤芯体、波纹缓冲管段、快插式传感安装位以及弯管导流段几个核心部分，其中红色褶皱滤芯采用径向密封结构，褶皱展开后的有效过滤面积能够满足高转速工况下的瞬时进气流量需求，同时褶皱的折角经过反复校核，避免高流量下出现滤材贴合导致有效面积缩水的问题；滤芯端盖采用硬质密封结构，不需要额外加装密封胶圈即可实现与壳体的过盈配合，减少日常维护的配件更换成本。中间的波纹缓冲管段采用等螺距波纹设计，一方面可以抵消动力单元运行过程中产生的振动位移，避免硬连接状态下管路出现应力开裂，另一方面波纹段的内壁做了顺滑过渡处理，不会因为管壁的褶皱结构产生额外的进气紊流，减少流阻损失。弯管段的曲率半径经过流场仿真优化，没有出现急弯导致的气流分离区，管路内壁的导流筋结构可以引导进气形成稳定的轴向流态，配合滤芯出口的整流结构，让进入后续压缩环节的气流保持均匀的速度分布，避免因为气流偏斜导致压气机叶轮出现偏磨。设计过程中首先确定了安装边界的约束条件：总成的整体安装长度控制在适配多数横置动力单元的机舱布局，滤芯端的最大外径不会与机舱内的冷却管路、线束支架产生干涉，快插接头的尺寸兼容主流的进气软管口径，不需要额外制作转接管件即可完成替换安装。传感安装位预留了标准的进气温度、压力传感器安装螺纹，位置选在气流稳定的直管段，避免紊流对传感数据的采集精度产生影响。在结构强度校核环节，针对管路的薄壁区域做了局部加厚处理，尤其是波纹段与硬管的衔接位置，通过圆弧过渡减少应力集中，能够承受进气负压以及车辆行驶过程中的振动载荷，不会出现管路吸瘪或者开裂的问题。过滤芯体的固定采用卡扣式结构，日常维护时不需要额外工具即可完成滤芯的拆卸更换，卡扣的锁紧力经过反复验证，不会因为进气脉冲导致滤芯松脱。从实际使用的工况适配来看，这套总成能够覆盖从日常通勤到高负荷动力输出的全场景进气需求，低转速下滤芯的透气度足够保证进气响应速度，不会因为流阻过大导致低扭损失，高转速下轴流式的导流结构可以让进气保持顺畅的轴向流动，配合滤芯的大过滤面积，能够满足动力单元升级后的进气流量需求。安装时需要注意总成的固定点位置，预留的安装支架孔位可以适配不同车型的机舱固定点，调整安装角度时要避免滤芯端与周边部件出现运动干涉，同时要保证波纹段处于自然舒展状态，不要过度拉伸或者压缩，避免影响缓冲效果以及管路的使用寿命。整套结构的设计没有采用多余的冗余结构，每个部分的结构都对应明确的功能需求，从进气的导入、过滤、缓冲、导流到最终的稳定输出，每个环节的结构参数都经过流场与结构强度的双重验证，能够在有限的机舱安装空间内实现最优的进气效率与过滤效果，同时兼顾日常维护的便捷性，不需要对原车结构做大幅度改动即可完成安装适配。
