模块化制冷机组结构三维设计方案

在工业温控场景里，模块化制冷单元的适配性一直是现场运维和前期设计的核心考量点，不同于传统一体式制冷机组的固定安装局限，这套模块式制冷结构在设计之初就瞄准了多场景拼接部署的需求，不管是车间工艺冷却、数据中心辅助温控、还是小型生产制程的冷量供给，都能通过单元模块的组合匹配对应冷量区间，不用单独定制大尺寸整机，大幅压缩现场安装的施工周期。

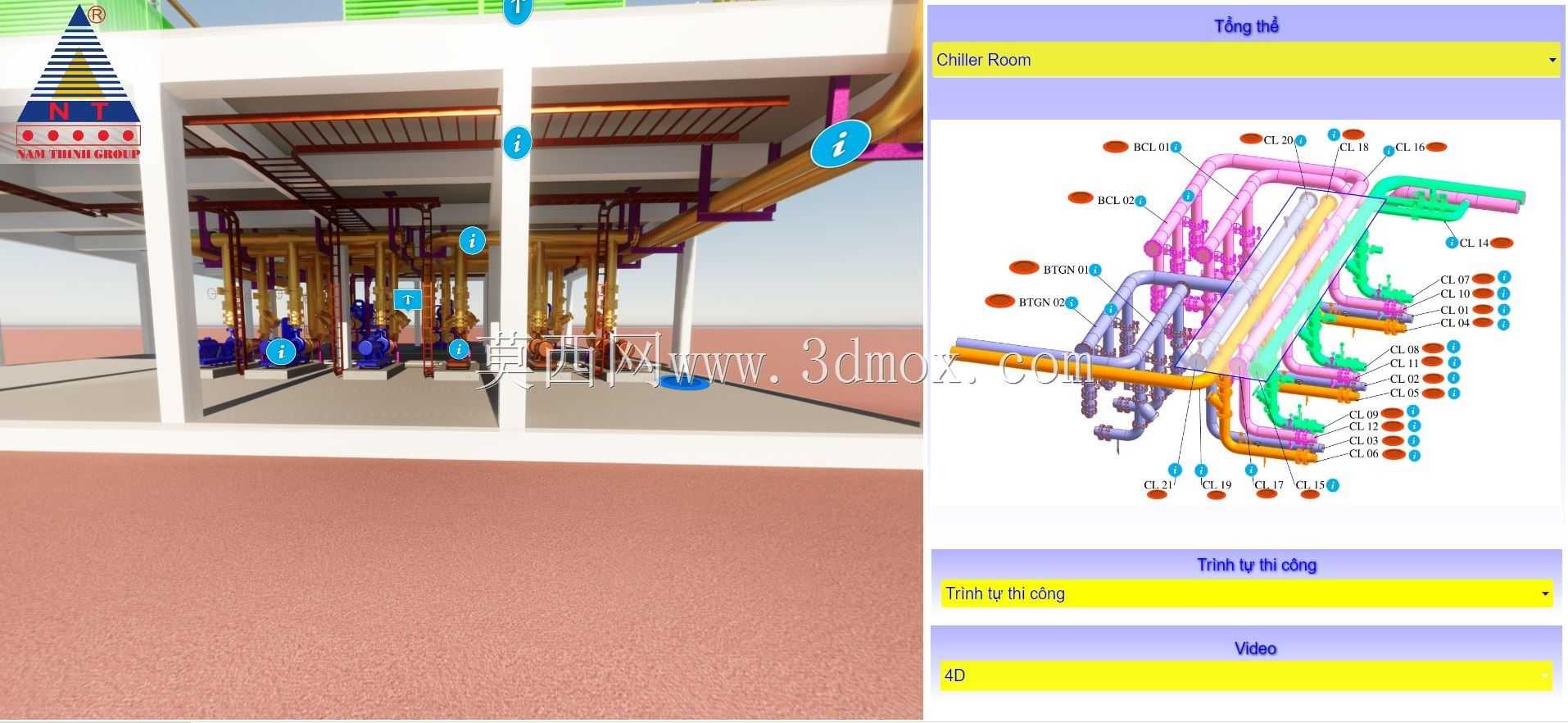

从实际功能落地来看，每个独立制冷模块都集成了压缩制冷循环的核心通路，包括冷媒压缩段、冷凝换热段、节流调节段以及蒸发换热段，模块之间预留了标准化的冷媒接驳端口和电路通讯接口，现场部署时不需要重新裁切管路或者单独做控制适配，只需要按照预设的冷量需求拼接对应数量的模块，就能完成整套制冷系统的搭建。这种设计思路最早是为了解决老旧车间改造时的空间受限问题——很多建成年限较长的生产车间没有预留大型制冷机组的吊装通道和安装机位，拆分后的模块可以通过普通货运电梯甚至人工搬运进入安装点位，解决了大尺寸整机进场难的痛点。

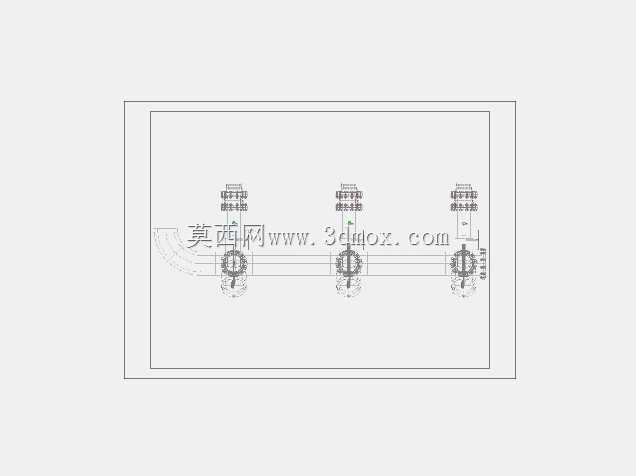

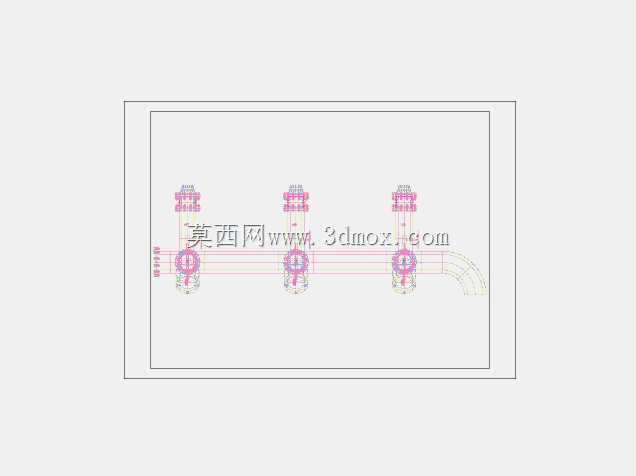

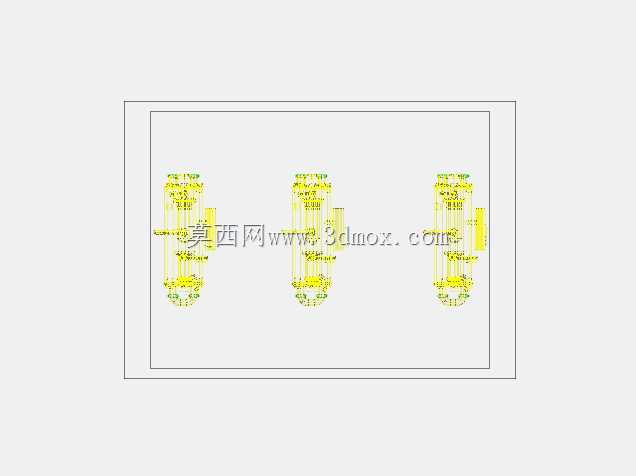

在结构设计层面，每个模块的外壳框架都采用了统一的安装边界尺寸，框架主体用折弯型钢做承重主体，边角位置做了圆弧过渡处理，避免现场安装搬运时的磕碰划伤，同时框架上预留了通用的吊装孔位和地脚固定孔，既可以多模块并排落地安装，也可以通过支架做双层叠装，充分利用垂直方向的安装空间。模块的正面预留了快拆式检修面板，不需要完全拆解设备外壳就能完成滤芯更换、冷媒压力检测、电路接线端子排查等日常运维操作，面板和框架之间加装了密封胶条，既可以阻挡车间内的粉尘进入模块内部附着在换热翅片上影响换热效率，也能降低制冷机组运行时的噪音向外传递。

考虑到不同应用场景的冷却介质需求差异，模块的蒸发侧预留了两种接驳接口，既可以对接闭式循环的冷冻水回路，为生产设备提供稳定的低温冷却水，也可以直接对接工艺制程的冷媒管路，直接为需要低温控制的生产环节提供冷量。模块内置的控制单元可以实时采集每个制冷循环节点的温度、压力参数，自动调整压缩机的运行功率，在部分模块出现故障时，系统可以自动切断故障模块的通路，其余模块继续维持运行，不会因为单点故障导致整套制冷系统停机，这对于需要连续供冷的生产场景来说至关重要，比如精密加工制程中的主轴冷却、注塑生产中的模具温控，一旦供冷中断就会直接导致产品报废甚至设备损坏，这种冗余设计刚好匹配这类场景的可靠性需求。

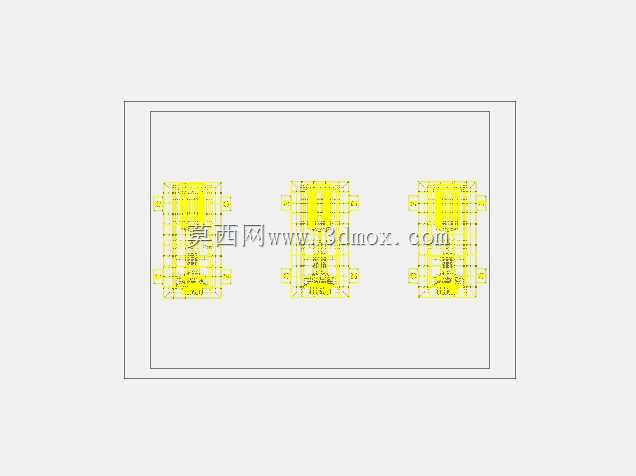

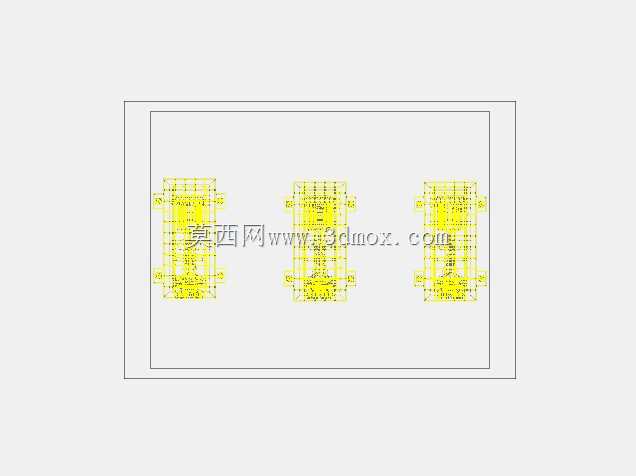

在安装尺寸的边界设定上，单个模块的宽度控制在常规货运通道的通行阈值以内，深度适配标准工业机柜的安装进深，不管是和车间现有配电柜并排安装，还是嵌入到现有生产设备的侧边空位，都不会额外占用过多的生产空间。模块底部预留了可调式地脚，可以根据现场地面的平整度调整模块的水平度，避免因为地面倾斜导致压缩机运行时出现异常震动，延长核心部件的使用寿命。模块之间的连接管路采用了快插式密封接头，安装时不需要现场焊接管路，只需要对准接口卡紧锁扣就能完成密封连接，大幅降低现场安装的技术门槛，普通的设备运维人员经过简单培训就能完成模块的加装或者拆卸更换，不需要专门的制冷安装团队进场施工。

从换热效率的设计角度，每个模块的冷凝段都采用了错排翅片结构，配合大直径低转速风机，在保证换热风量的同时降低运行风噪，翅片表面做了亲水防腐处理，可以适应多粉尘、高湿度的车间环境，减少翅片表面结垢堵塞的概率，延长设备的清洗维护周期。节流部件采用了电子膨胀阀，相比传统的毛细管节流结构，可以根据实时的冷量需求动态调整冷媒流量，在部分负荷运行时也能保持较高的制冷效率，降低设备运行的能耗。整个模块的管路布局都做了减震处理，压缩机和框架之间加装了橡胶减震垫，冷媒管路和框架接触的位置都套有减震胶套，避免设备运行时管路和框架共振产生噪音，同时也能减少长期震动导致的管路焊缝开裂风险。

在实际的项目选型过程中，设计人员只需要根据目标场景的总冷量需求，计算需要搭配的模块数量，再结合现场的安装空间尺寸，选择并排安装或者叠装的部署方式，就能快速完成整套制冷系统的方案设计，不用像传统定制制冷机组那样反复核对外形尺寸、管路走向、电路容量等参数，大幅缩短前期方案设计的周期。同时这种模块化结构也方便后期的冷量扩容，如果后续生产规模扩大需要增加冷量，只需要在原有系统的基础上加装新的模块，不需要替换整套制冷设备，降低用户的后期改造成本。
