双机组并联冷凝压缩制冷机组结构设计

　　这套双机并联的制冷压缩冷凝单元，主要面向中小型商用冷柜、工业低温冷却工位、小型冷库的制冷系统配套场景，在商超冷链、食品加工预冷、工业设备恒温冷却等场景中应用广泛，相比单压缩机组，双机并联的配置可以根据实际冷量需求灵活切换运行台数，在低负荷工况下单机运行降低能耗，高负荷工况下双机同时启动补足冷量，避免单一大功率压缩机频繁启停带来的电流冲击与部件损耗。从结构设计来看，整套机组采用卧式公共底座作为安装承载基体，底座采用槽型钢结构焊接成型，底部预留了标准化的安装支脚，支脚上开有长圆形安装孔，可适配现场安装的位置偏差，降低现场安装的对位难度，底座内部整合了气液分离的储液结构，省去了外接储液器的额外安装空间，压缩整体机组的外形占用尺寸。

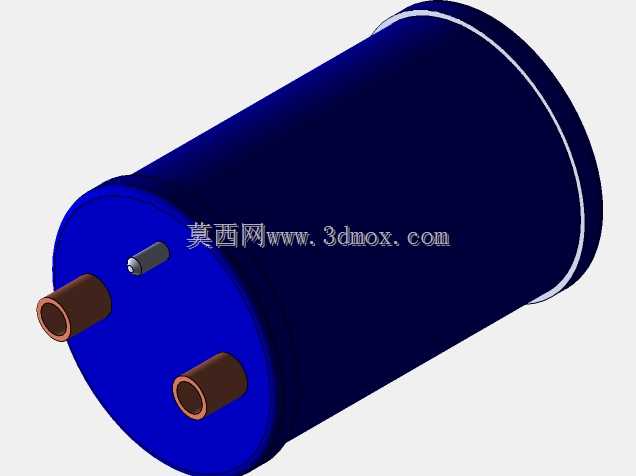

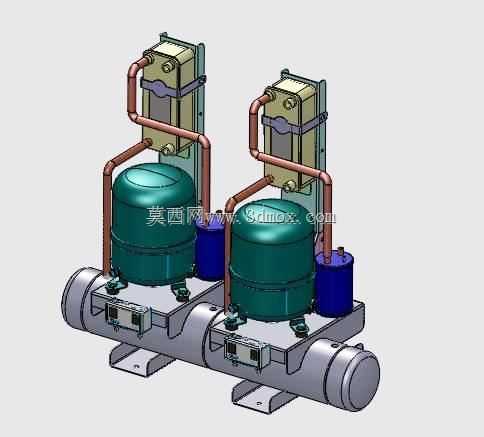

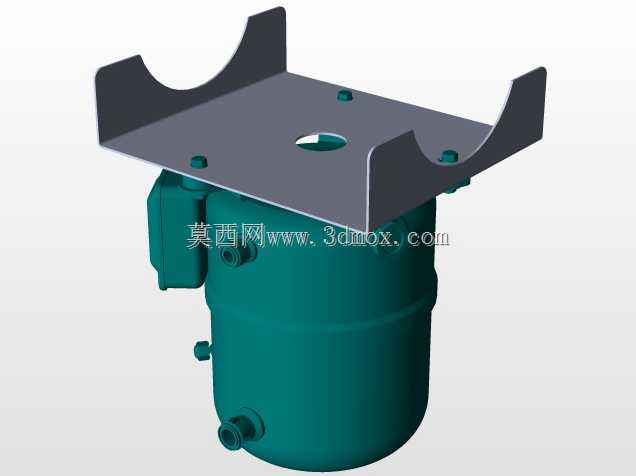

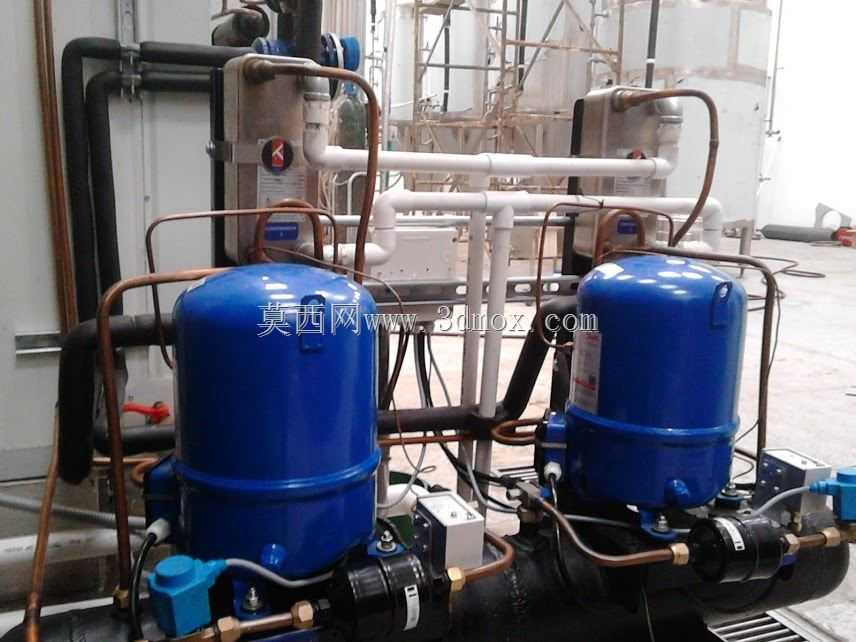

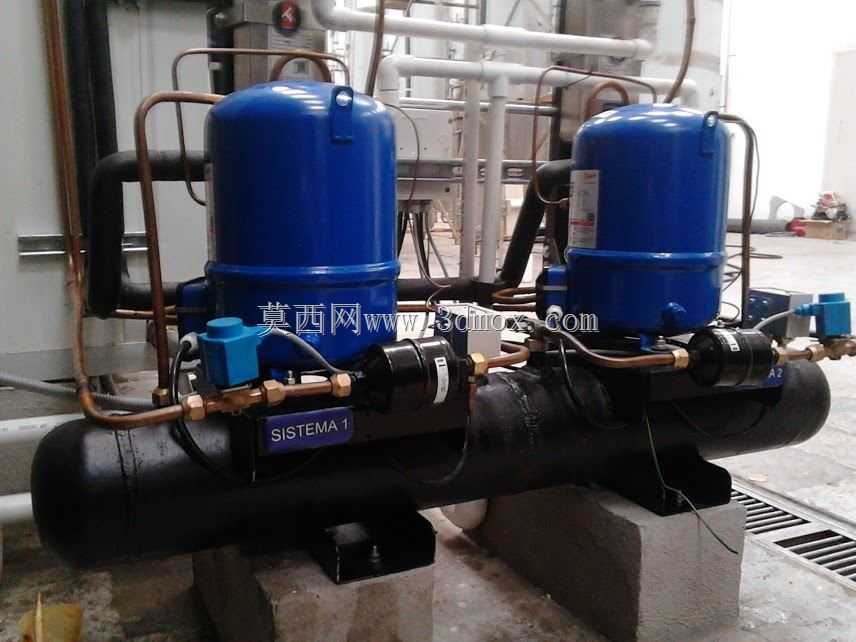

　　两台涡旋式压缩机对称布置在底座上方，每台压缩机的排气端通过紫铜管路连接上方的板式冷凝器，紫铜管路的弯折角度经过精准核算，避开了压缩机运行时的振动传递路径，管路与压缩机、冷凝器的连接位置预留了减震缓冲的管段余量，避免长期运行中管路因振动疲劳出现开裂泄漏。每台压缩机旁配置了独立的气液分离器与干燥过滤组件，可对回流的制冷剂进行气液分离与杂质过滤，避免液击现象损伤压缩机涡旋盘，同时过滤管路内的金属碎屑与氧化杂质，保障节流元件的通畅。上方的两台板式冷凝器采用壁挂式支架固定，支架与底座之间通过竖向支撑型材连接，形成稳定的框架结构，冷凝器的进出水口预留了标准管螺纹接口，可直接对接外部冷却水循环管路，冷凝器与压缩机之间的管路排布整齐，

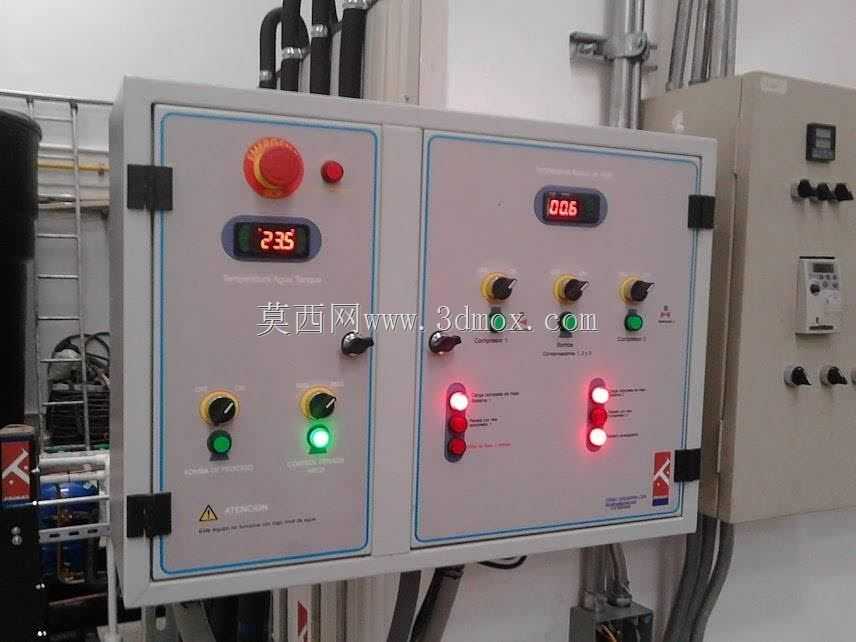

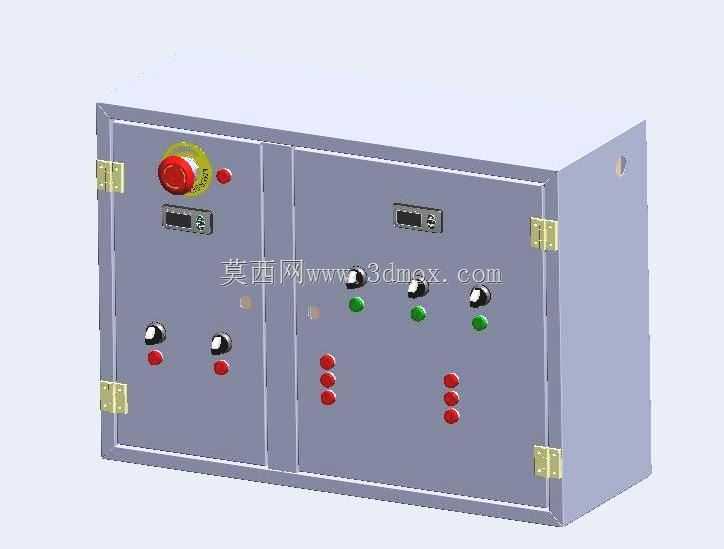

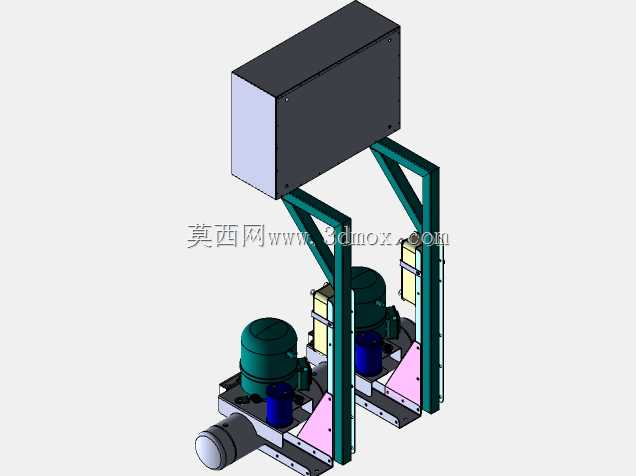

　　相邻管路之间预留了足够的检修操作空间，方便后期维护时拆卸部件、检测焊点。整套机组的电气控制盒集成安装在底座前端侧面，接线端口统一朝向操作侧，现场接线时无需绕到机组背面，降低现场施工的操作难度，机组的整体外形边界经过紧凑化设计，可直接嵌入标准制冷机组的安装机位，无需对原有安装空间进行额外改造，适配多数常规制冷系统的替换与新装需求。在设计过程中，重点考量了压缩机运行时的振动传递控制，每个压缩机底部都配置了橡胶减震垫，管路的固定卡箍内侧都加装了橡胶减震衬套，最大程度降低机组运行时的振动传导与噪音输出，同时所有管路的焊点位置都预留了检漏操作空间，方便生产组装与后期维护时进行气密性检测。
