工业设备用三角加强型安装固定支架

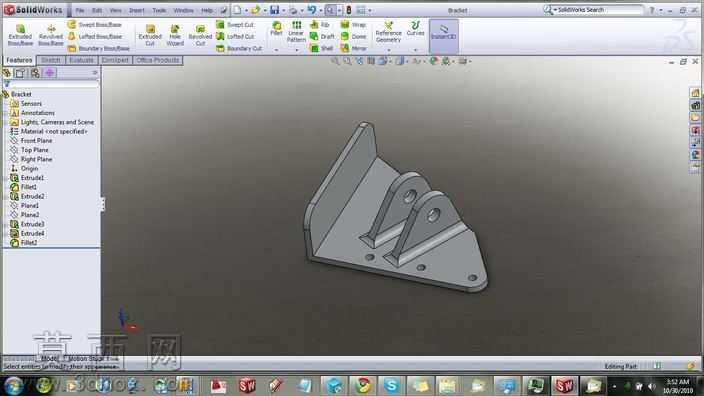

该支架模型采用SolidWorks进行全参数化三维建模，建模过程遵循机械零件设计的基准优先原则，首先以前视基准面为基础绘制底板的轮廓草图，通过拉伸凸台命令生成带圆角过渡的三角形底板主体，底板上预留的四个安装孔采用异型孔向导命令生成，保证孔位的同轴度与安装尺寸的标准化，孔位周边做了轻微的沉头处理，适配标准内六角螺栓的安装需求。在完成底板建模后，以上视基准面为参考绘制立板的支撑轮廓，通过两侧对称拉伸生成垂直于底板的主立板结构，主立板与底板的衔接处采用圆角过渡处理，避免应力集中导致的结构失效。主立板上方的双耳铰接结构是该支架的核心功能部位，建模时先绘制单耳的轮廓草图，拉伸后通过镜像命令生成对称的另一耳板，两个耳板上的同轴铰接孔采用拉伸切除命令一次成型，保证两孔的同轴度公差符合铰接副的装配要求，耳板与主立板之间设置了三角形加强筋结构，加强筋通过筋命令生成，筋板厚度均匀，从底板延伸至耳板根部，大幅提升支架整体的抗弯折、抗扭转载荷能力。模型的材质配置选用常用的Q235结构钢材质，在SolidWorks的材质编辑器中调整了金属的粗糙度、反光度参数，还原了热轧钢板的哑光金属质感，渲染过程中采用环境光源配合两个辅助点光源，清晰呈现支架的结构轮廓、加强筋的布局以及各安装孔的位置关系，避免阴影遮挡关键结构细节。整个支架的设计思路围绕安装固定与铰接支撑的双重功能展开，三角形的底板布局保证了支架安装后的底面稳定性，垂直立板搭配加强筋的结构在控制整体重量的前提下最大化提升结构强度，双耳铰接结构可适配配套的铰接销轴，实现被支撑部件的小角度转动需求，所有棱边均做了R1-R2的圆角处理，既符合机械加工的工艺要求，避免锐边划伤，也能进一步分散应力集中点，提升零件的疲劳强度，模型的所有尺寸均遵循机械设计通用标准，可直接用于工程图导出与后续的加工生产参考。
