壁挂式液晶电视双层置物支架设计

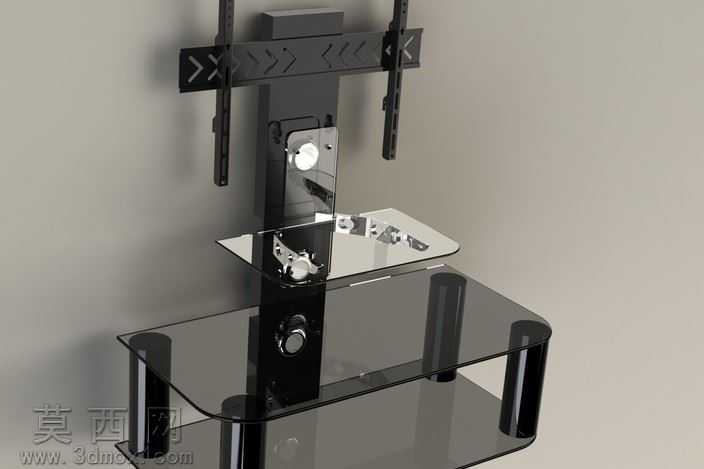

本作品为壁挂式液晶电视配套双层置物支架的三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先对壁挂安装主体进行基准定位，依据墙面安装的受力需求，设计竖向可调节挂装导轨结构，导轨表面预留多档位调节孔位，可适配不同孔距的液晶电视安装需求，同时实现电视安装高度的灵活调整。主体支撑结构采用金属材质建模，表面做哑光黑金属质感渲染，还原冷轧钢支架的真实触感与视觉效果，结构上在主立柱位置设置旋转调节关节，可实现支架整体的角度微调，满足不同观看视角的使用需求。置物层板部分采用两层钢化玻璃结构设计，上层为小型透明玻璃置物台，可放置机顶盒、电视盒子等小型影音设备，下层为尺寸更大的烟熏黑钢化玻璃置物层，可承载路由器、音响、游戏主机等稍大的影音周边设备，层板边缘做圆角打磨处理，在建模中精准还原玻璃的通透质感与折光效果，通过材质参数调整区分透明清玻与烟熏黑玻的不同透光率与反射特性。层板与金属支架的连接部位设计了隐藏式固定结构，既保证连接强度，又避免固定件外露影响整体美观度，金属支撑柱采用圆柱形设计，分布在层板四角位置，均匀分散层板承载的重量，保障结构稳定性。设计过程中充分考虑家用场景的使用需求，整体结构在保证承重性能的前提下尽可能精简，避免过多冗余结构造成的视觉臃肿，壁挂安装的方式可充分利用墙面空间，减少桌面与地面的空间占用，适配现代家居简约整洁的装修风格。渲染阶段采用室内家居场景环境光，模拟真实客厅的光线照射效果，准确呈现金属支架的哑光质感、玻璃层板的通透折射效果，以及各部件之间的装配间隙与连接关系，完整还原产品装配完成后的真实形态，可直接用于产品结构验证、生产开模参考以及产品展示渲染使用。
