五叶曲面结构散热风扇叶片结构设计

项目分类:3D模型 发布时间:2021-10-16 ID:320917
  • 五叶曲面结构散热风扇叶片结构设计
  • 五叶曲面结构散热风扇叶片结构设计
  • 五叶曲面结构散热风扇叶片结构设计
  • 五叶曲面结构散热风扇叶片结构设计
  • 五叶曲面结构散热风扇叶片结构设计

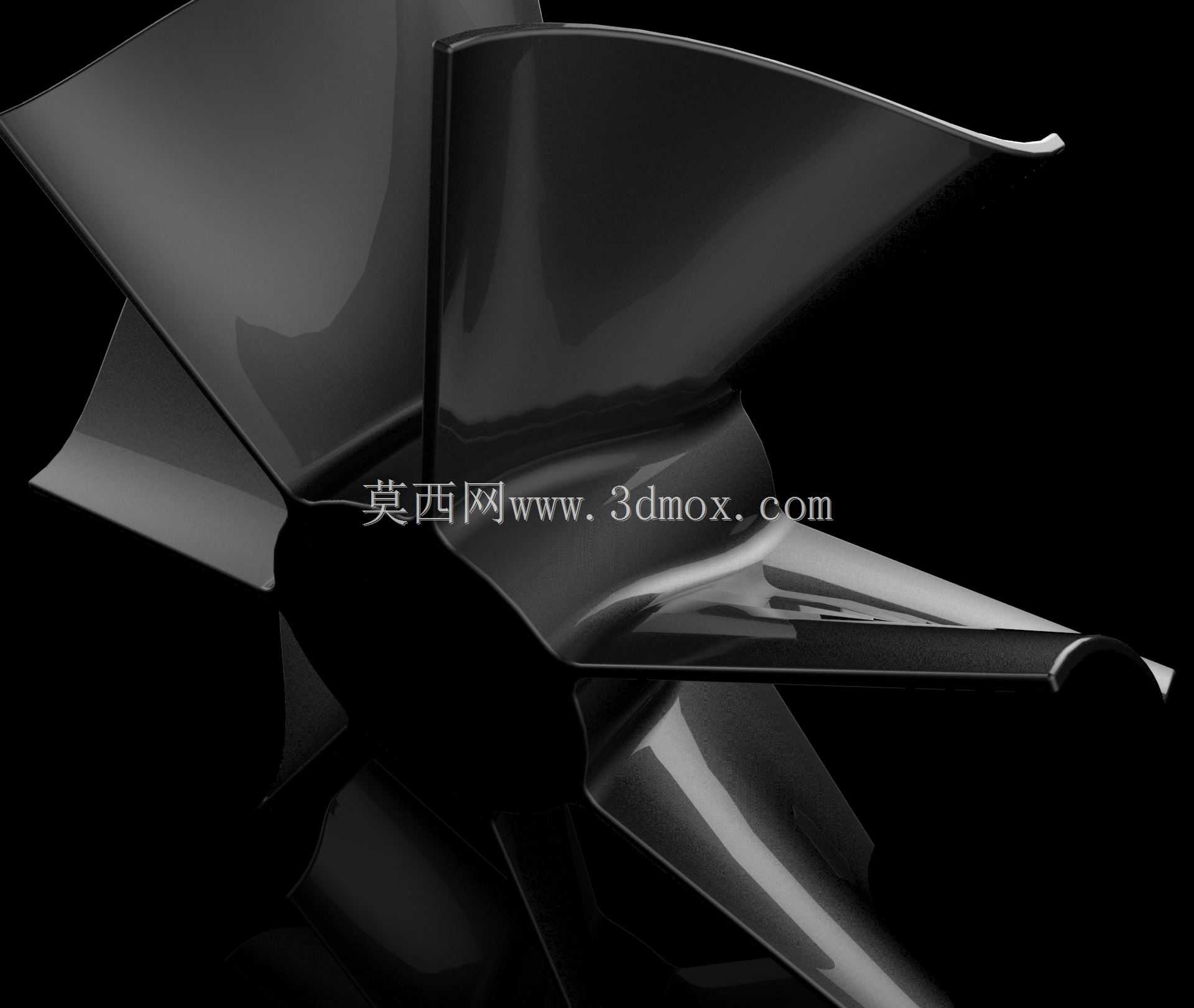

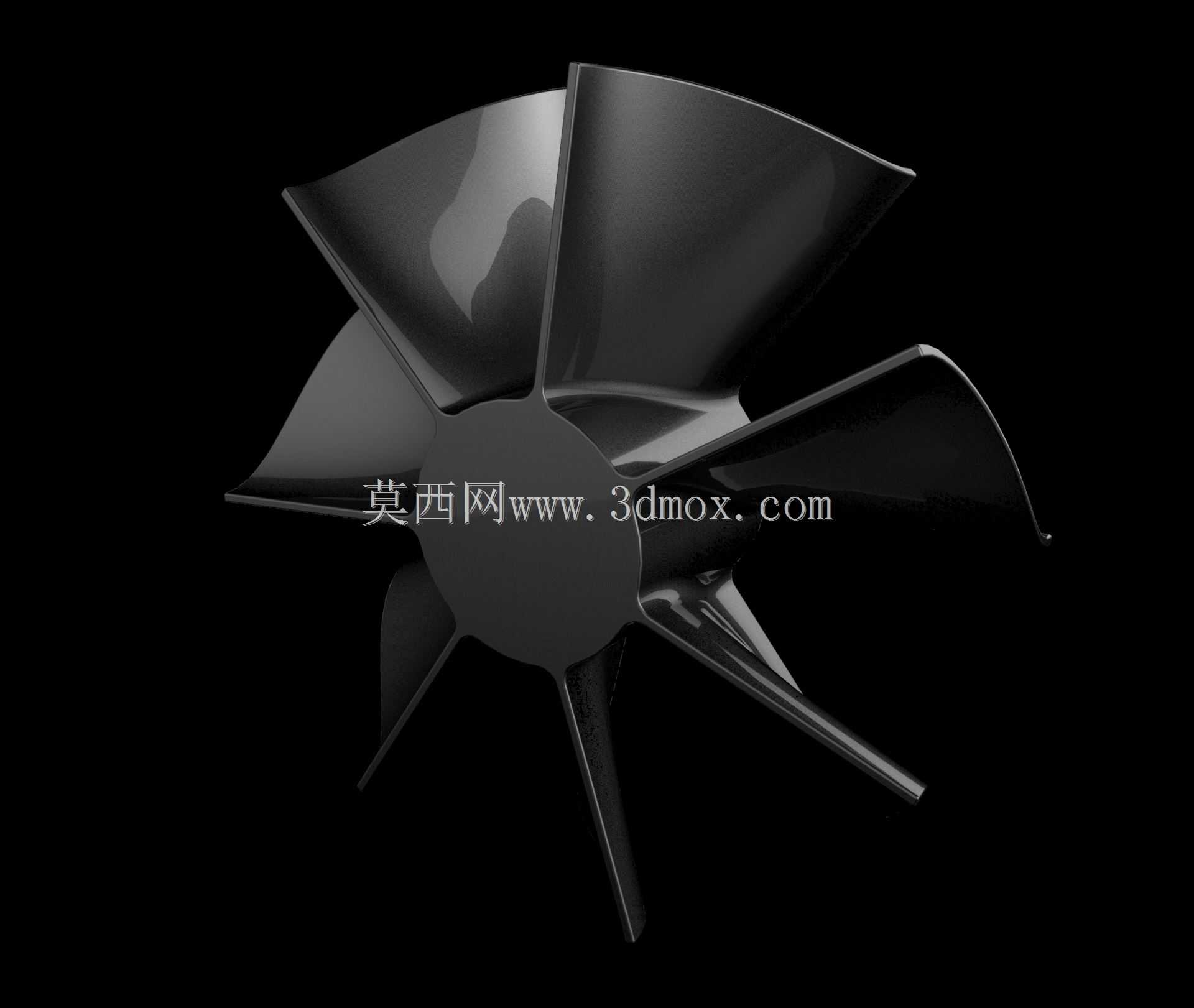

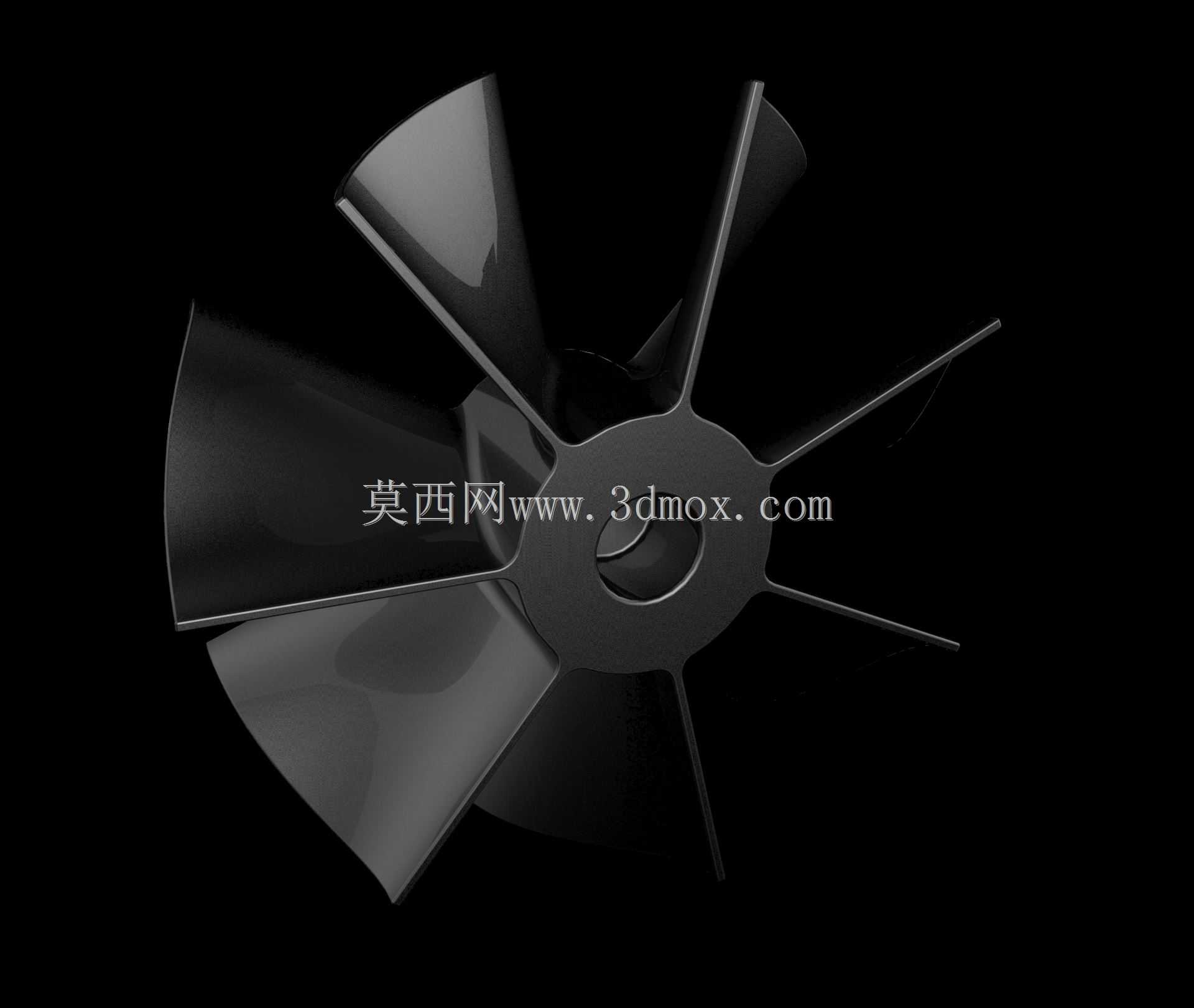

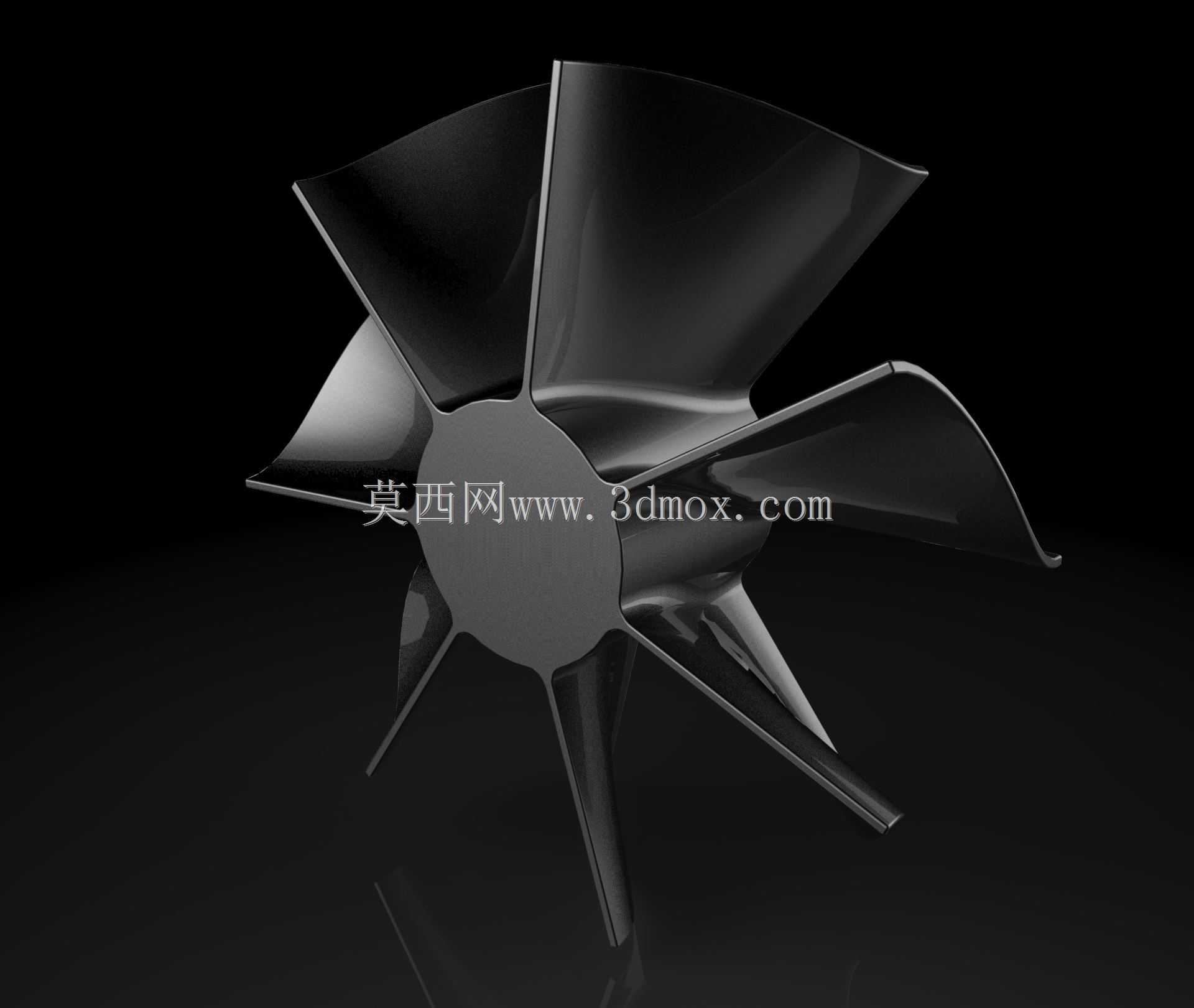

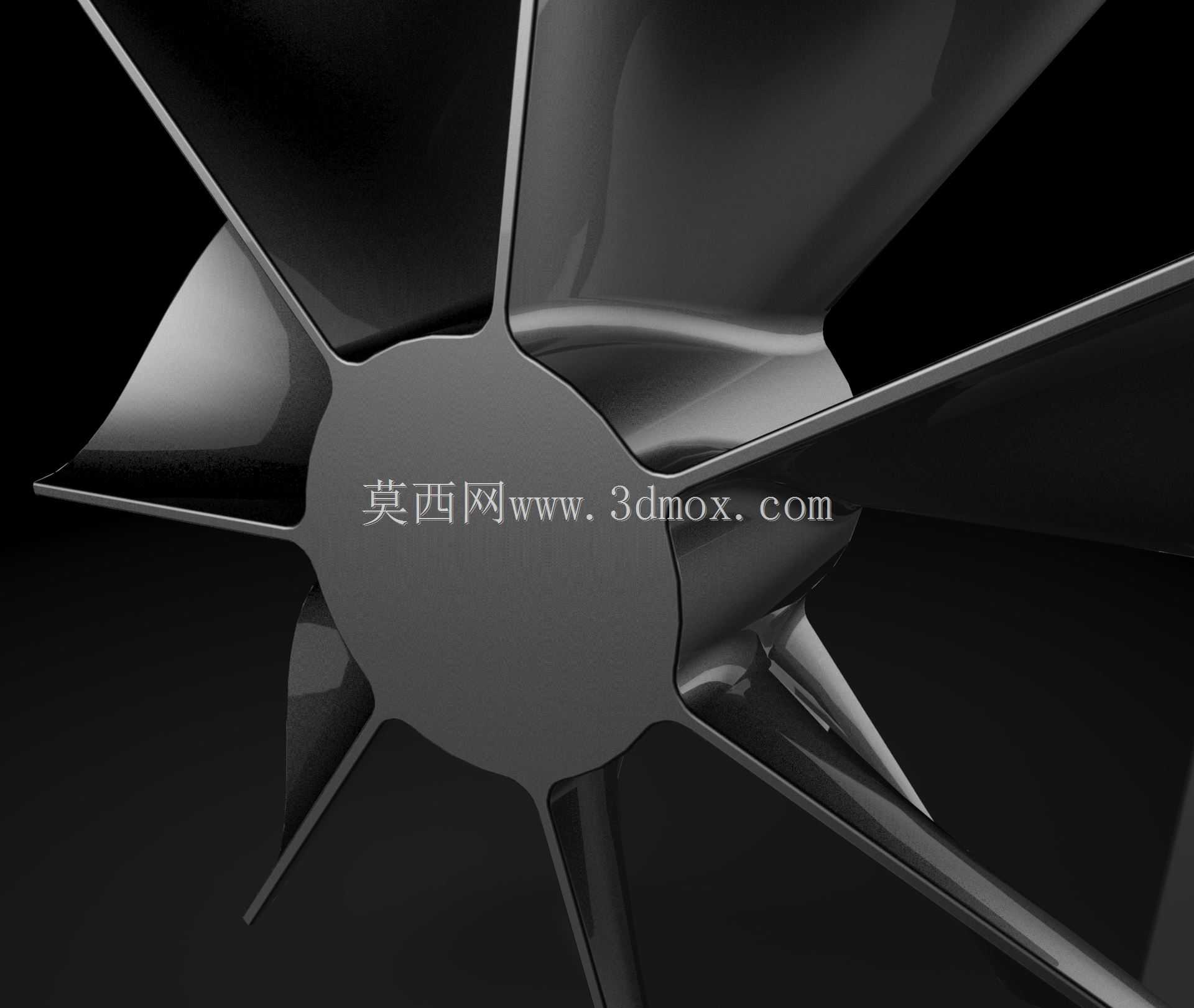

日常接触的各类风冷散热场景里,风扇叶片的曲面设计直接决定了整套散热系统的效率上限,很多刚入行的结构工程师做风冷方案时,往往只关注电机转速、静压参数,忽略叶片本身的翼型与安装角度匹配,最后做出来的成品要么风量虚标,要么运行时紊流噪音超标,甚至出现特定转速下的共振问题。这款叶片采用五叶等距分布的布局,和常见的三叶、七叶结构相比,五叶设计在风量输出与运行噪音之间取了相对均衡的区间,既不会像三叶结构那样单叶负载过大,高转速下叶尖涡流明显带来尖锐风噪,也不会像多叶结构那样叶间间隙过小,低转速下气流互相干扰导致送风效率下降。从结构细节来看,每片叶片从叶根到叶尖采用连续变曲率曲面设计,叶根位置的弦长更宽、安装倾角更小,主要作用是承接轮毂传递的扭矩,降低叶根位置的应力集中,毕竟叶片高速旋转时,叶根是承受离心力最大的区域,这个位置的曲面过渡如果做的生硬,长期运行很容易出现疲劳裂纹,尤其是采用塑料注塑成型的叶片,熔接线位置如果刚好落在叶根高应力区,跌落或者冷热交变环境下直接断裂的概率会大幅提升。叶尖位置做了小幅的上翘收边处理,这个结构不是为了造型好看,主要是用来打散叶尖位置的涡流,常规平直叶尖旋转时,叶片压力面的高压气流会从叶尖侧面绕流到吸力面,形成明显的叶尖涡,这部分涡流不仅会消耗电机输出的功率,还会产生特定频段的气动噪音,做了上翘收边之后,能引导叶尖位置的气流沿轴向流出,减少绕流损失,实际测试下来同转速下能降低3到5分贝的风噪,同时静压输出能提升8%左右。安装边界上,叶片中心的轮毂采用内凹式轴孔配合结构,轴孔的公差带选的是H7/k6的过渡配合,既可以保证和电机轴的同轴度,避免高速旋转时出现动不平衡量,也不需要额外做太复杂的防松结构,搭配侧面的顶丝孔就能完成轴向固定,轮毂的外圆做了均匀的减重槽,在不降低结构强度的前提下减少整体转动惯量,电机启动时的冲击电流会更小,对驱动电路的负载压力也更低。应用场景层面,这款叶片的曲面参数适配中高风压的散热需求,既可以用在桌面级3D打印机的机箱散热,也能适配小型工业控制柜的通风散热,甚至可以调整安装倾角之后用在空气净化器的送风模块里。设计过程中需要重点关注动平衡校正,五叶结构虽然本身的对称度更容易保证,但每片叶片的成型收缩率如果出现偏差,还是会带来动不平衡量,一般注塑完成后需要做单面动平衡校正,剩余不平衡量控制在0.2g·cm以内,才能保证1500转运行时没有明显的振动传递到安装支架。另外叶片的曲面拔模角度需要顺着气流方向设置,不能为了好脱模随意加大拔模斜度,不然会破坏翼型的气动外形,导致实际送风方向偏离设计轴向,出现斜向出风的问题,很多小厂开模做的风扇叶片风量上不去,核心问题就是开模时为了省成本改了拔模角度,把原本的翼型曲面做成了近似平板的结构,效率自然上不去。叶根和轮毂的连接位置做了R2的圆角过渡,避免注塑时出现应力集中,同时这个圆角也能减少叶根位置的气流分离,让气流从轮毂表面平滑过渡到叶片吸力面,减少入口处的紊流损失。实际选型匹配时,需要注意叶片的旋转直径和安装腔体的间隙,一般叶尖和导风圈的单边间隙控制在3到5毫米最合适,间隙太大的话会有回流损失,间隙太小的话,叶片受热胀冷缩或者振动影响容易蹭到导风圈,产生异响甚至卡滞。叶片本身的材质如果选用ABS的话,适合长期工作温度不超过60摄氏度的场景,如果是用在高温散热场景,比如焊机、工业电源的散热,就需要换成PA加玻纤的材质,提升高温下的结构刚性,避免长时间高温运行出现叶片蠕变变形,导致动平衡失效。
