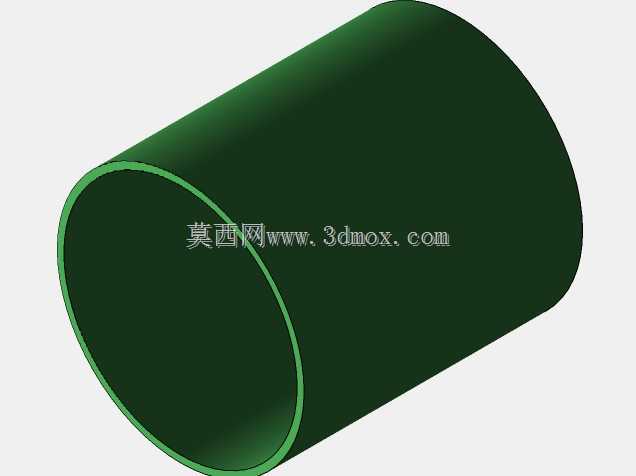

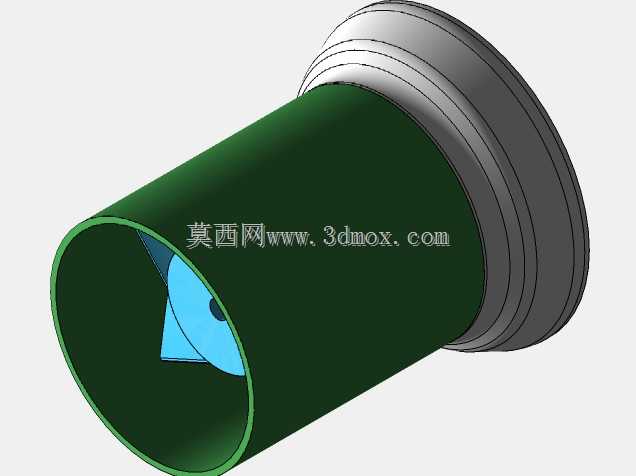

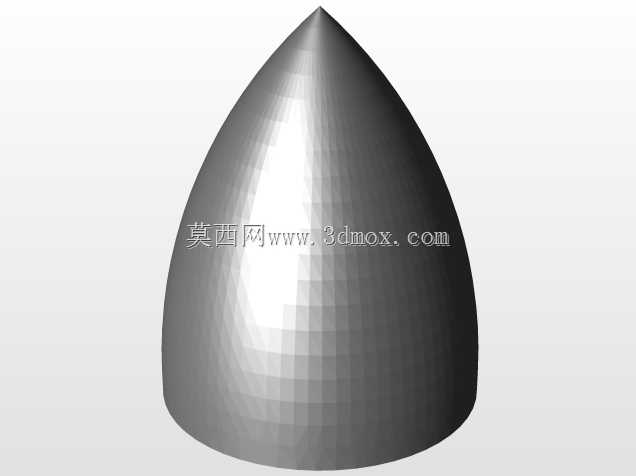

在航模动力系统的实际选型与改装场景中,电动涵道风扇(EDF)是仿真类喷气航模、小型高速风洞试验装置、桌面级气流增压设备的核心动力部件,这款60mm口径的涵道结构,从设计之初就瞄准了小尺寸动力单元的改装适配需求,没有采用一体化注塑成型的固定结构思路,而是拆分设计为4件可独立打印的组件,核心目的是降低单件打印的支撑损耗,同时方便不同电机安装位的适配调整。
从实际安装边界来看,这套涵道的主体进气段与增压腔体前端,采用焊接或粘合的拼接方式完成组装,不需要额外的紧固件连接,拼接面设计了0.2mm的定位止口,打印完成后只需要简单去除支撑毛刺,就能完成对位拼接,不会出现同轴度偏差过大导致的动平衡问题。核心安装位默认适配2212规格的外转子无刷电机,电机安装座预留了3mm的调节余量,针对不同KV值的2212电机,或者尺寸接近的其他规格外转子电机,只需要对安装孔位做简单的扩孔或者衬套调整就能完成适配,不需要重新设计整个涵道结构,这对于航模爱好者做动力改装、或者小型气流设备的动力替换来说,能大幅减少结构调整的工作量。

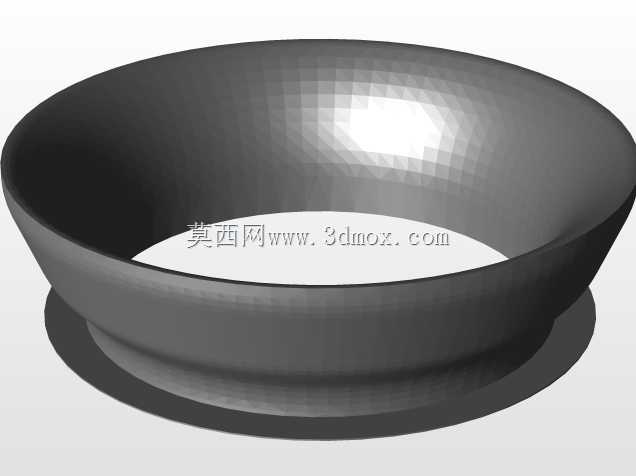

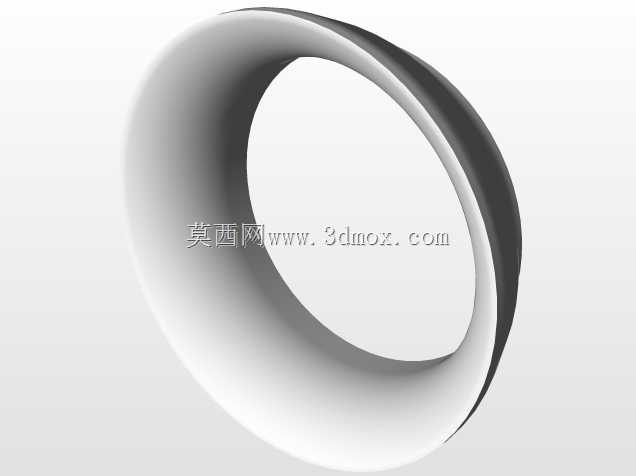

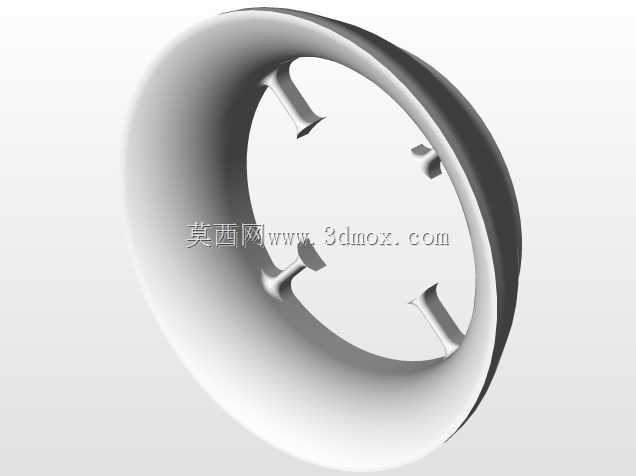

从功能特性上来说,60mm的涵道口径属于小级别EDF的常用尺寸,涵道内壁设计了1.5°的收敛角,从进气口到叶轮安装位的截面平滑过渡,能减少进气紊流的产生,提升叶轮的做功效率。进气端的导流筋和涵道主体一体打印成型,不需要额外组装导流片,能保证气流进入叶轮前的流场均匀性,避免叶轮在高转速下出现异常振动。这套结构的设计思路没有追求极致的动力输出上限,而是优先兼顾了打印可行性与改装通用性,所有结构件的壁厚都设置在2mm-2.5mm之间,采用普通PLA或者PETG材料打印就能满足强度要求,不需要使用高强度的工程塑料,打印时所有结构都可以采用无支撑或者少量易去除支撑的摆放方式,不会出现大面积悬空结构导致的打印失败问题。
在实际应用场景中,除了常规的航模涵道动力配置,这套结构还可以改装为小型桌面除尘设备的增压单元、电子设备的定向散热风扇、或者小型风道试验的动力源,因为拆分式的结构设计,使用者可以根据实际需求调整进气段的长度,或者在出气端加装不同口径的转接头,适配不同的管路连接需求。安装尺寸上,整个涵道组装完成后的总长度控制在75mm以内,最大外径就是60mm的标称口径,安装固定位预留了4个M3的螺丝孔位,孔位中心距为45mm,既可以直接固定在航模的机身内部,也可以通过简易支架固定在其他设备上,不需要额外设计复杂的安装转接结构。

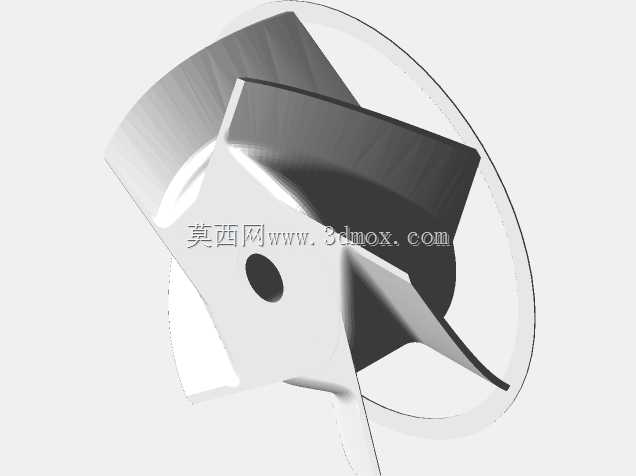

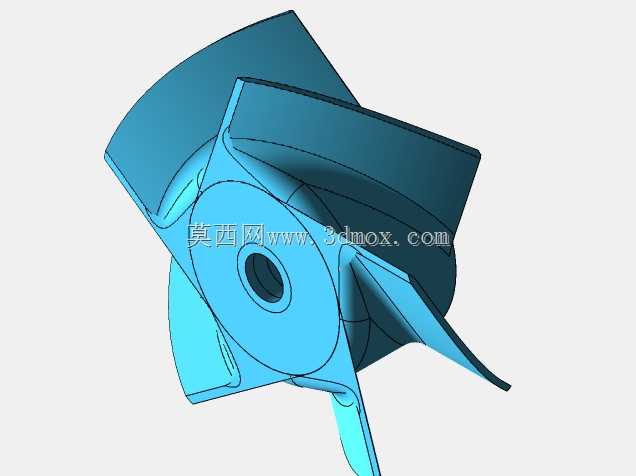

从结构设计的细节来看,叶轮和涵道内壁之间预留了0.5mm的安全间隙,既可以避免打印误差导致的叶轮刮蹭内壁问题,也不会因为间隙过大导致涵道效率损失过多。电机安装位的散热槽沿着气流方向布置,当涵道工作时,进气气流可以直接流过电机外壳,带走电机高转速运转产生的热量,不需要额外设计独立的散热结构,简化了整体结构的复杂度。针对不同的使用需求,使用者还可以通过调整打印件的壁厚,或者更换不同密度的打印材料,来调整整个涵道的重量,适配不同起飞重量的航模需求,比如用于轻量航模时可以采用1.5mm壁厚打印,进一步降低结构重量,用于固定设备的增压单元时,可以增加壁厚到3mm,提升结构的刚性,减少高转速下的结构共振。
