多通路手动控制阀组三维结构设计

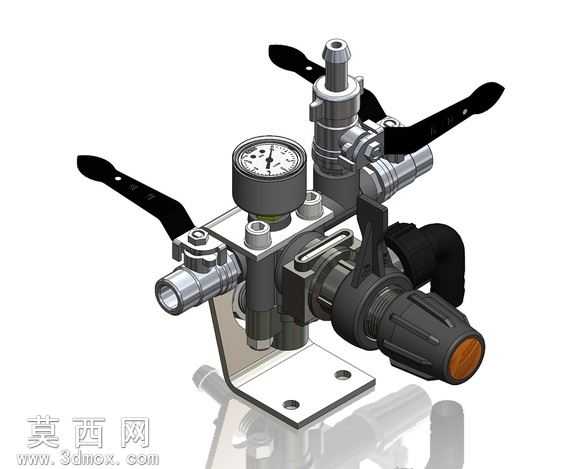

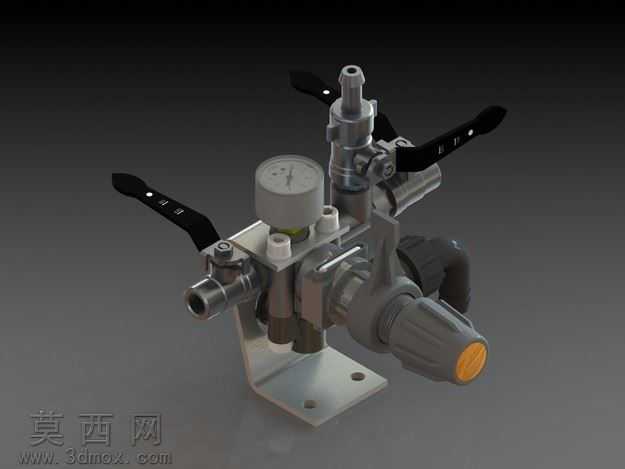

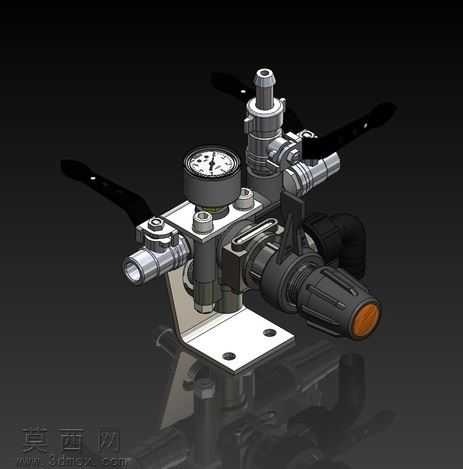

本作品为多通路集成式手动控制阀组的三维数字化模型，采用SolidWorks完成全参数化建模设计，建模过程严格遵循机械设计公差规范，对每一处结构特征都进行了精准的尺寸约束，确保各部件装配间隙符合实际工业生产的装配要求。模型整体采用集成式阀块布局设计，将多个控制阀门、调压组件、管路接口整合在同一安装基座上，有效缩减了阀组的整体安装占用空间，适配紧凑安装场景的使用需求。模型完整还原了手动操作手柄的结构形态，手柄表面做了防滑纹理设计，符合人工操作的人机工程学要求，操作施力路径合理，可有效降低长期操作的疲劳感。调压组件部分还原了刻度表盘与调节旋钮的细节结构，旋钮端部设置了醒目的标识色圈，便于操作人员快速识别调节状态。材质渲染阶段，针对不同部件的实际材质属性做了区分设置：金属阀体与安装基座采用哑光铸钢材质，还原金属铸件的细腻磨砂质感与金属反光特性；操作手柄采用黑色工程塑料材质，添加了细微的颗粒质感模拟实际注塑件的表面效果；密封部件采用橡胶材质，调整了粗糙度参数还原橡胶的哑光漫反射特性；接口部位做了金属切削面的高亮处理，还原机加工表面的光洁质感。结构设计上，安装基座预留了标准安装孔位，可直接通过螺栓完成设备固定，各管路接口采用标准管径设计，可适配常规流体输送管路的快速对接需求，阀组内部的流道布局经过优化，可有效降低流体通过时的阻力损失，兼顾多通路独立控制与集成调压的功能需求，可用于流体输送系统的方案演示、虚拟装配验证、教学实训演示等场景。
