集成油箱式不锈钢手动液压动力单元

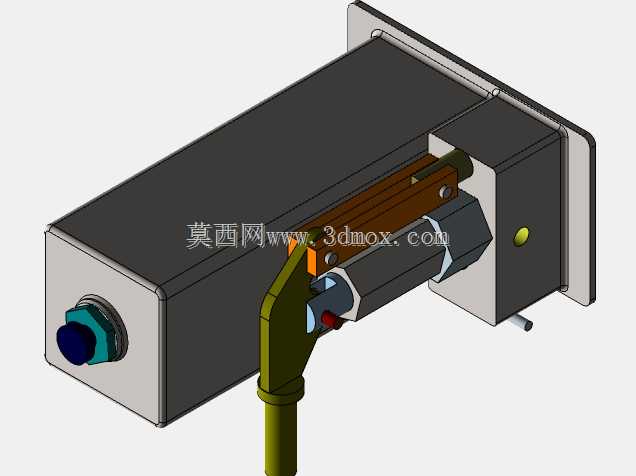

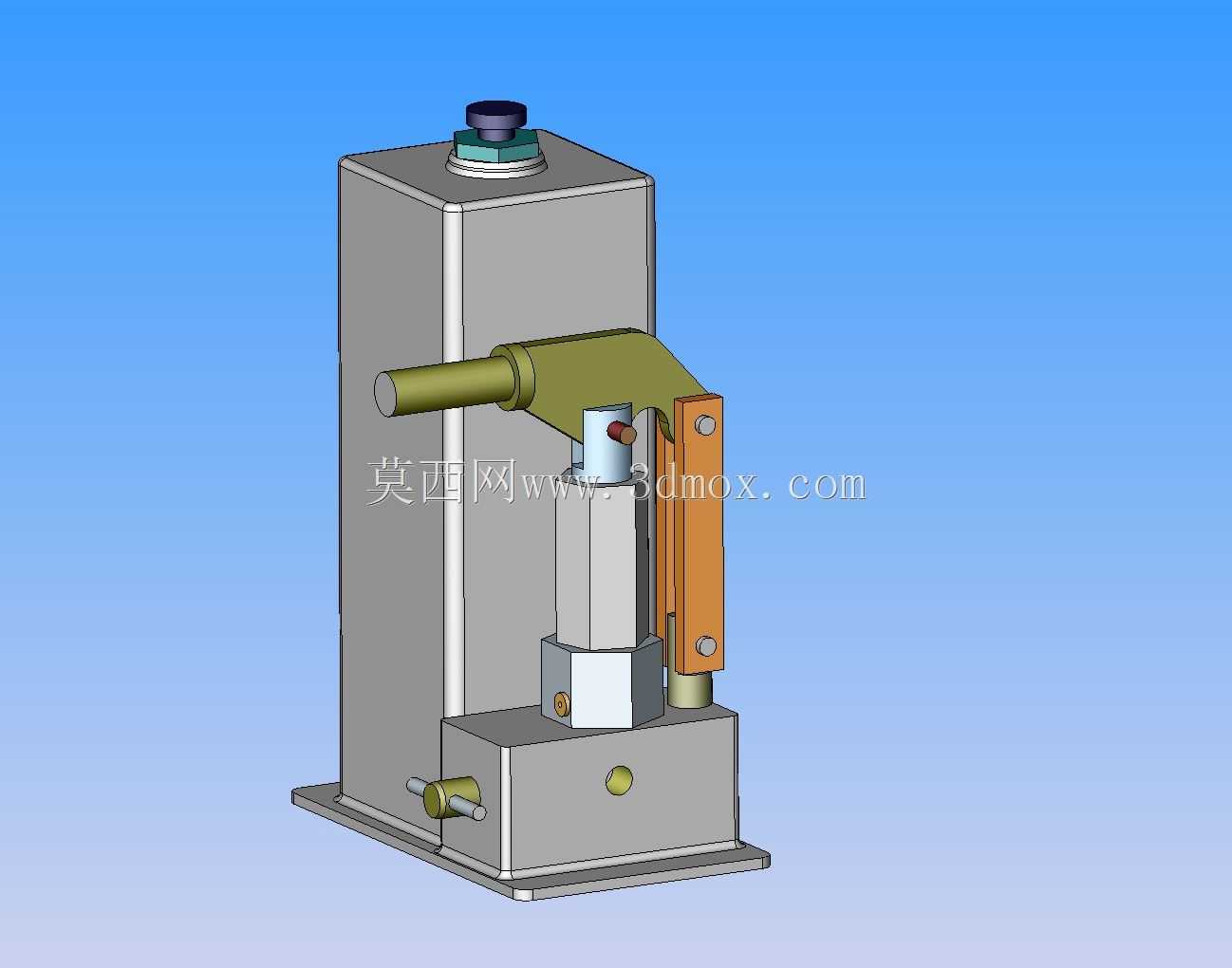

在无外接动力源的野外检修、小型工装试压、应急液压拆装场景中，手动液压泵是最可靠的临时动力供给装置，这款集成油箱的不锈钢液压手泵，正是针对零散作业、无电源配套的工况开发的一体式动力元件。不同于分体式泵组需要额外搭配储油容器、外接管路的繁琐配置，该产品将储油腔体、泵芯组件、操作杠杆、出油接口全部整合在同一安装基座上，整体采用立式布局，底部带平整安装法兰，可直接通过螺栓固定在工装台架、移动检修小车或者专用设备的预留安装位上，安装时仅需保证基座与安装面贴合度不低于0.1mm，避免长期受力出现基座变形导致的柱塞卡滞问题。从功能参数来看，该泵属于星形柱塞结构的手动泵，最高输出压力可达5000psi，能够满足小型液压千斤顶、液压拆装工具、单作用小吨位油缸的动力供给需求，日常作业中单次摇动手柄的排油量经过匹配设计，既不会因为单次排油过大导致操作力超出人体工学舒适范围，也不会因为排油量过小造成充能行程过长影响作业效率。设计过程中，泵体的储油腔直接采用不锈钢板材折弯焊接成型，省去了额外的油箱加工与装配环节，同时不锈钢材质的抗锈蚀特性，让该泵可以在高湿度、轻度腐蚀的户外或者检修车间环境中长期存放使用，不会出现普通碳钢油箱内壁锈蚀脱落杂质堵塞泵芯单向阀的常见故障。操作杠杆的铰接位置采用铜套衬套结构，长期反复扳动不会出现铰接孔磨损松旷的问题，杠杆的力臂长度经过反复校核，在达到额定输出压力时，手柄操作力控制在普通成年操作人员可轻松施加的范围内，避免操作力过大造成的作业疲劳。泵体顶部设置了带密封结构的注油口，既可以方便补充液压油，也能作为油箱的呼吸装置，平衡油箱内部与外界的气压差，避免抽油过程中油箱内部形成负压导致吸油不畅，底部设置的放油螺塞可以方便定期更换油箱内的液压油，清理长期使用沉积在油箱底部的杂质。出油接口采用标准液压管螺纹设计，可以直接匹配常规的高压液压油管，不需要额外制作转换接头，接口位置设置在泵体侧下方，连接油管后不会干涉手柄的扳动行程，也不会因为油管的拉扯导致接口受力变形。从安装边界来看，该泵整体外形为立式长方体结构，操作手柄伸出方向的预留操作空间需要满足手柄全行程摆动的需求，安装基座的四个固定孔位采用对称布局，孔距经过标准化设计，可以适配多数现有手动液压泵的安装位，方便老旧设备上的故障泵直接替换安装，不需要重新加工安装孔位。在实际使用场景中，这类泵常被配套在野外管线抢修的液压工装、小型液压拆装工具组、移动式液压试压设备上，不需要外接电源或者气源，仅靠人力操作就能输出稳定的高压液压动力，尤其适合应急抢修、偏远区域作业、无动力配套的临时作业场景。结构设计上，泵芯组件与油箱腔体之间采用双重密封结构，既防止高压油从泵芯位置泄漏到外部，也避免油箱内的液压油顺着柱塞间隙异常窜流，所有密封件都采用耐油橡胶材质，兼容常规的矿物基液压油，长期使用不会出现密封件溶胀失效的问题。泵体外部的操作连杆、铰接销轴等外露部件都做了防锈处理，配合不锈钢的油箱主体，整体环境适应性远优于普通碳钢材质的手动液压泵，在沿海高盐雾区域、潮湿的地下检修空间内使用，也能保持较长的无故障使用寿命。日常维护时，仅需要定期检查油箱内的油位，按照作业频次定期更换液压油，在铰接位置定期涂抹润滑脂，就可以保证泵的长期稳定工作，不需要复杂的拆解维护，对使用人员的技术要求较低，适合非液压专业的一线作业人员操作使用。
