Arduino2560开发板磁性机械两用安装底座

在嵌入式开发、小型自动化设备搭建、教学实验台部署以及创客项目落地的场景中，Arduino2560这类大尺寸开发板的固定一直是容易被忽略却影响设备稳定性的细节。不少从业者在搭建原型机时，要么用扎带随意捆扎导致接口对位不准，要么用双面胶粘贴后期维护拆卸困难，要么直接打孔攻丝破坏开发板本体，而这款安装底座的设计，正是针对这些实际工程痛点给出的解决方案。

从实际使用场景来看，这款底座既可以用在需要频繁挪动开发板的实验测试场景，也可以适配长期固定运行的小型工控设备安装需求。磁性安装的方式，适合在铁质机柜内壁、实验台金属台面、设备钢制框架上快速固定，不需要额外打孔，调整位置时只需要直接取下移位，不会在安装基面留下残胶或者钻孔痕迹，对于需要反复调整硬件布局的原型验证阶段来说，能节省大量拆装调整的时间。而机械安装的方式，则适合有振动的设备工况，比如搭载在移动小车上、安装在有电机运转的自动化模组上，通过紧固件锁附之后，不会因为设备运行的振动导致开发板移位、接线松脱，保障设备长期运行的连接可靠性。

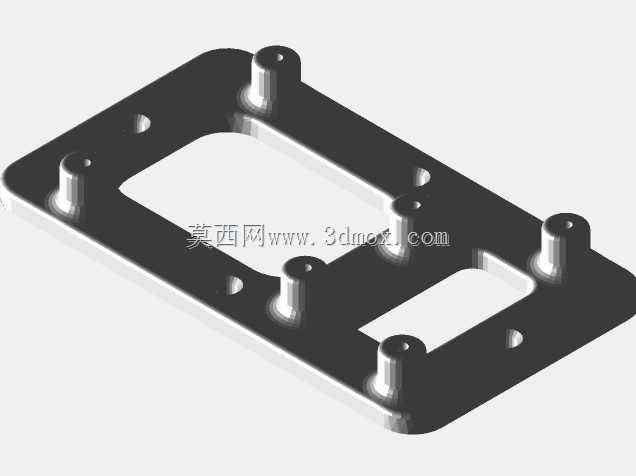

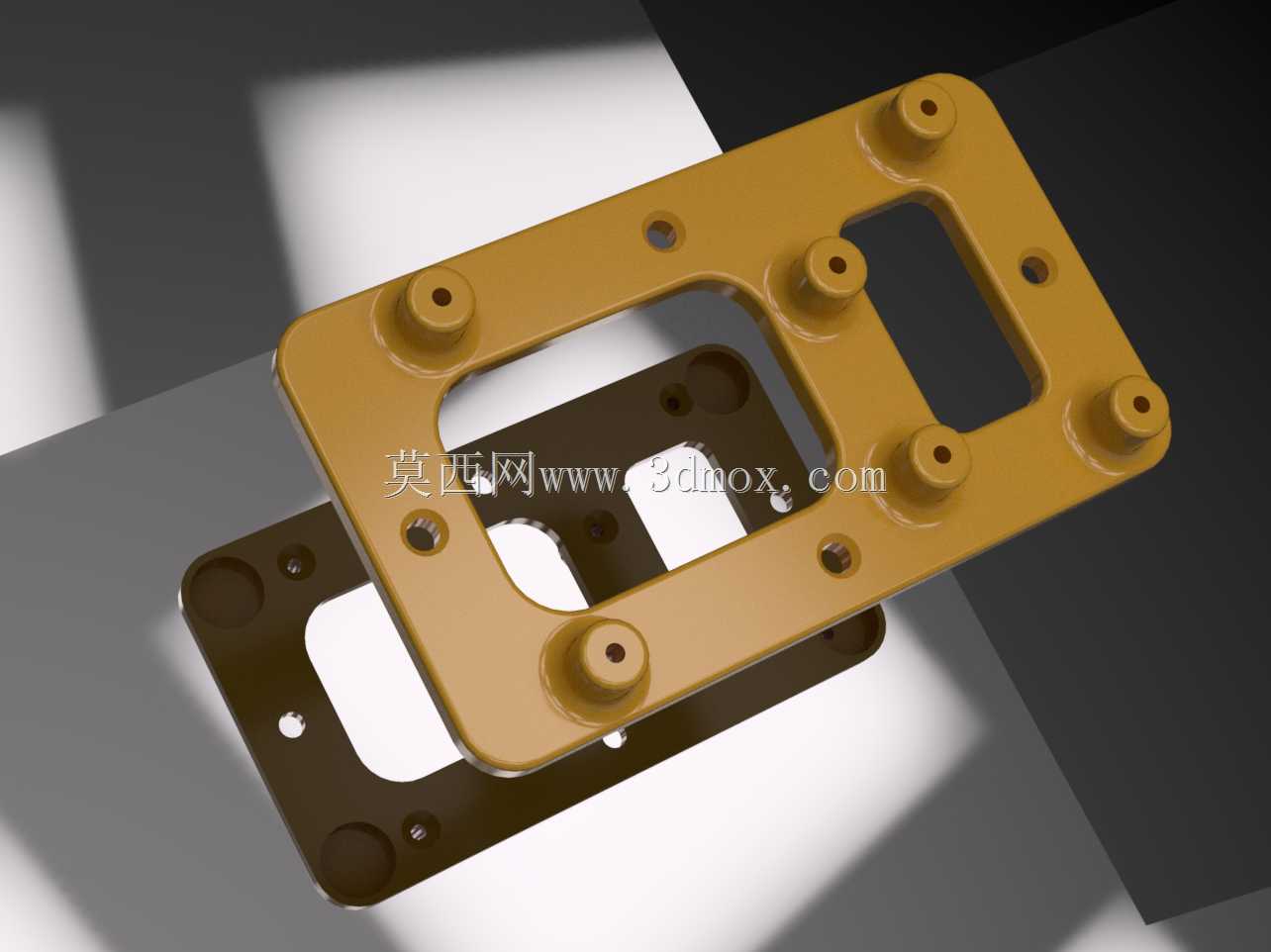

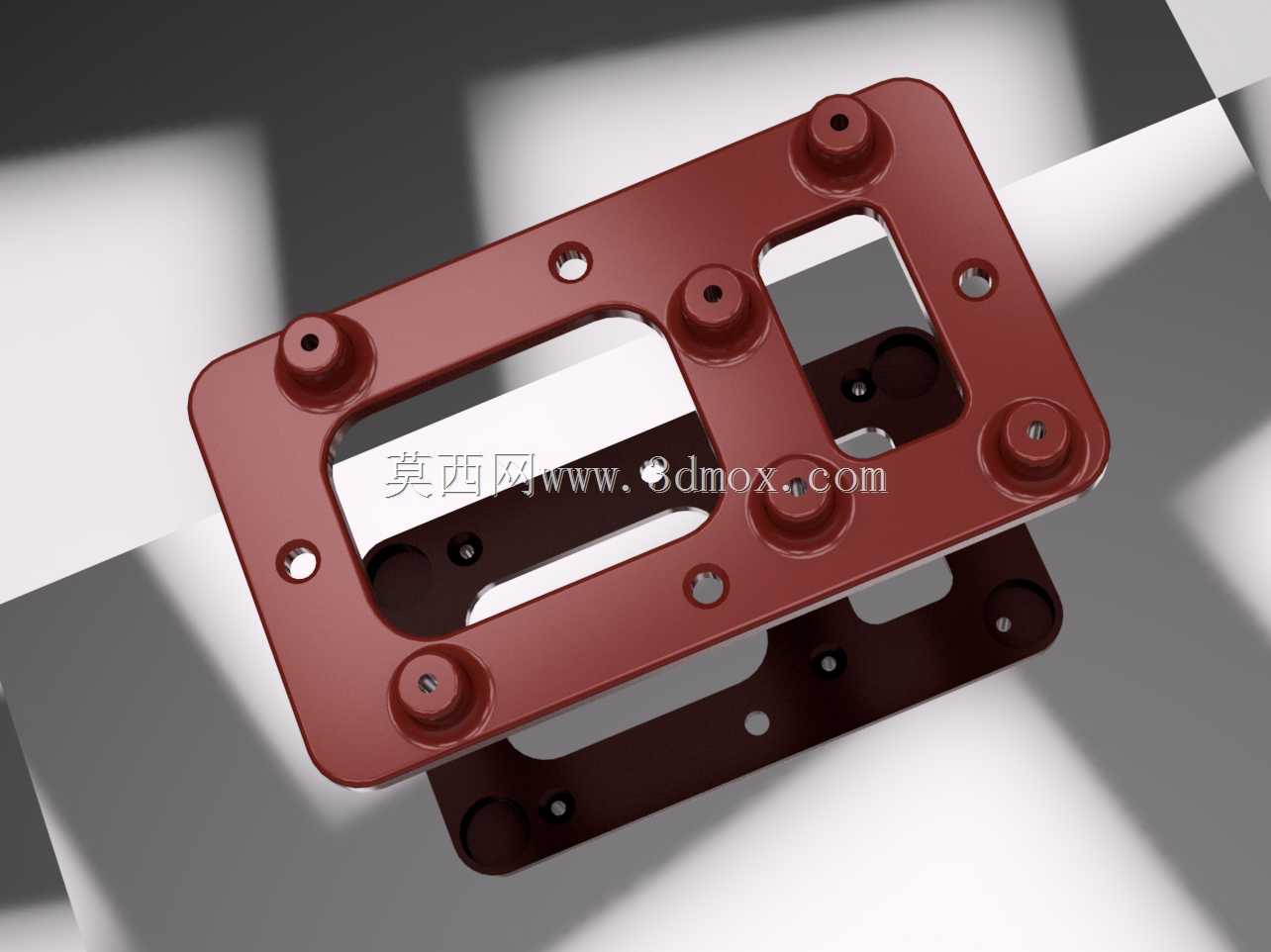

设计层面上，这款底座充分考虑了Arduino2560开发板的安装孔位匹配精度，所有对应开发板的固定柱位置都严格对齐板上的安装孔，不会出现孔位偏差导致装不上的问题。固定柱的高度经过合理设计，既可以让开发板和底座之间留出足够的间隙，避免板底焊点直接接触底座造成短路，也不会因为柱体过高导致整体安装尺寸超出常规设备的内部空间预留。安装孔的设计做了两种适配，既可以对孔位攻丝后使用机器螺钉紧固，满足工业场景下的标准化紧固件安装需求，也可以直接使用#4x.5"木螺钉直接锁附，适合创客场景、教学场景下没有攻丝工具时快速装配，不需要额外的二次加工就能完成固定。

针对磁性安装的需求，底座上预留了12x3mm规格磁铁的安装位，安装时只需要用CA胶将磁铁粘合在对应位置即可，磁铁的嵌入深度经过计算，粘合后磁铁表面不会突出底座底面，保证底座放置时能够完全贴合安装基面，不会因为磁铁凸起导致放置不稳、固定后出现翘边的问题。底座本体采用平板式的结构设计，整体外形轮廓完全覆盖开发板的投影范围，同时在对应开发板接口、排针的位置做了镂空避让，不会遮挡USB接口、电源接口、扩展排针，接线、插拔外设的时候不会被底座干涉，不需要在接线时额外垫高或者拆卸开发板。

从安装边界尺寸来看，底座的整体长宽尺寸略大于Arduino2560开发板的外形尺寸，四周留出的均匀边距既可以保证底座自身的结构强度，也不会过多占用安装空间，在紧凑的设备内部也能顺利布置。底座的厚度经过合理选型，既保证了整体的刚性，在锁附螺丝时不会出现形变，也不会因为过厚导致整体重量增加，对于需要控制整体重量的移动类设备来说非常友好。底座上额外设置的多个小孔位，既可以作为机械安装时的锁附孔，将底座整体固定在非金属安装基面上，也可以作为走线孔，方便整理开发板的接线，让设备内部布线更加规整。

在实际装配过程中，使用者可以根据自身的安装场景灵活选择固定方式：如果是临时测试、经常需要调整开发板位置的场景，只需要粘合好磁铁就可以直接吸附在铁质基面，拆装调整都非常方便；如果是长期固定运行、有振动的工况，就可以通过底座上的安装孔用螺钉将底座锁在安装面上，再把开发板固定在底座的立柱上，双重固定保障连接稳定。两种安装方式可以根据需求灵活选择，不需要额外定制不同的固定件，一款底座就能覆盖绝大多数Arduino2560的安装场景，不管是教学实验、原型开发还是小型设备量产配套，都能满足使用要求。
