工业安全防护光幕长条式检测装置

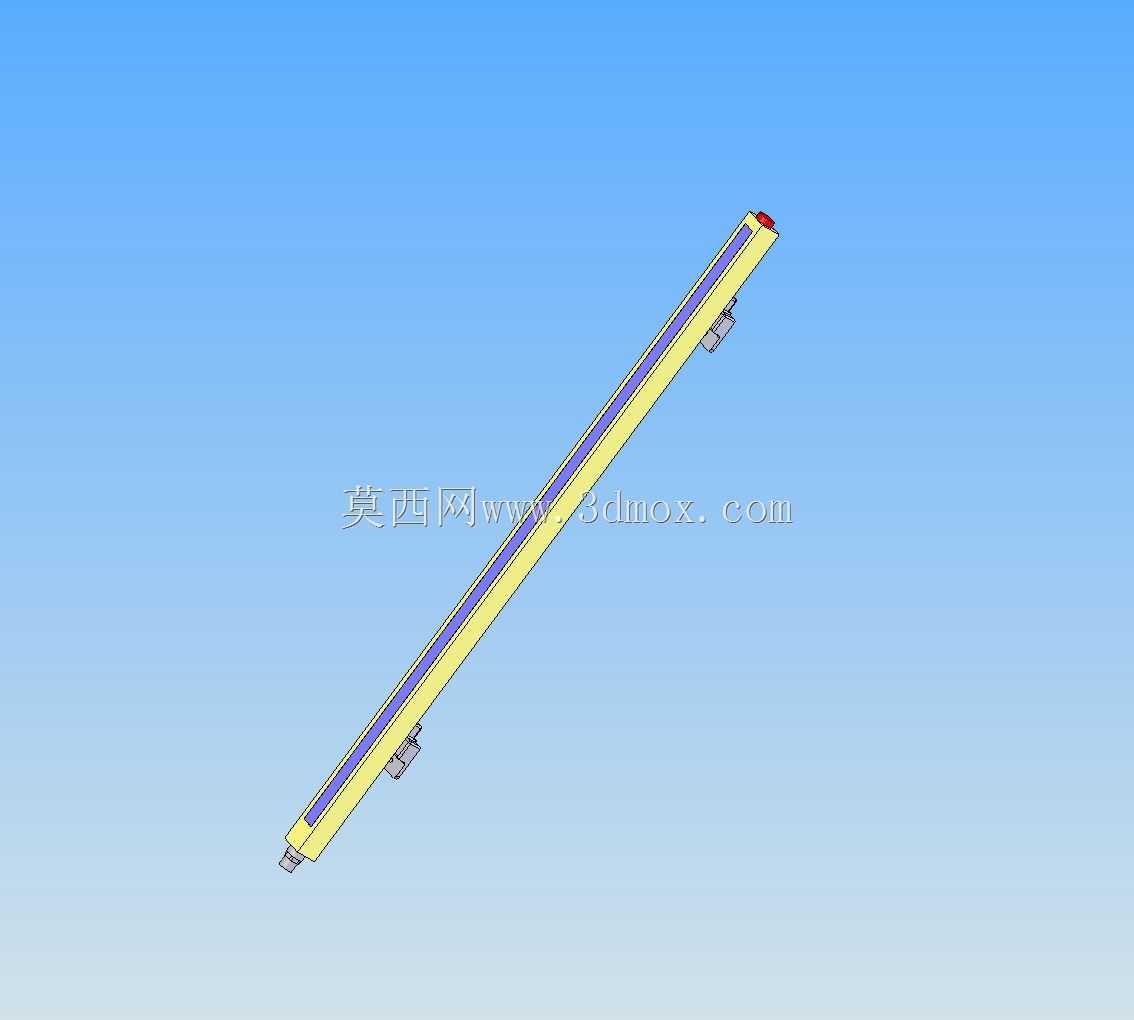

在各类自动化生产流水线、冲压作业工位、自动化立体仓储出入口、机械加工设备的危险作业区域，这类长条式光幕是不可或缺的安全防护部件，它通过红外发射与接收端形成的密集检测光幕，实现对进入防护区域的物体、人员的无接触检测，一旦检测光束被遮挡，就能立刻向受控设备输出停机信号，从根源上避免机械伤害事故的发生，相比传统的机械式防护门、防护栏，光幕不会占用过多操作空间，也不会阻碍工件的正常上下料流转，在需要频繁进出作业的工位适配性极强。从结构设计来看，这款光幕采用一体化长条铝型材外壳，截面尺寸控制在紧凑范围内，既保证了整体结构的刚性，避免现场安装、长期使用过程中出现形变导致发射接收对位偏移，也能适配多数设备的侧边安装空间，不会和设备原有走线、其他防护部件产生干涉。外壳两端设置了端盖与安装固定座，固定座预留了标准安装孔位，支持侧面直装、支架转接安装两种方式，安装时可根据现场防护范围调整安装高度与倾斜角度，只要保证发射端与接收端的光束完全对正，就能实现稳定的检测效果，安装边界可覆盖从几十厘米到数米的防护跨度，能适配不同宽度的设备作业口防护需求。功能层面，这款光幕的发光单元沿长条壳体轴向等间距排布，形成连续的红外检测面，检测精度可覆盖手指、手掌、手臂等不同尺寸的侵入物体，可根据现场风险等级选择对应间距的光束排布型号，在高速冲压设备这类高风险工位，选用小间距光束的型号可实现对指尖级别的侵入检测，而在仓储出入口这类大通道防护场景，可选用大间距光束型号降低成本的同时满足区域防护要求。设计过程中，充分考虑了工业现场的复杂工况，外壳做了密封处理，可抵御车间内的切削液飞溅、粉尘侵入，内部电路板做了抗震加固，能适配冲压、锻压这类有持续振动的设备安装场景，接线端设置在壳体端部，采用标准工业接插件，现场布线时可直接沿设备线槽走线，不需要额外做复杂的线路防护。在实际选型应用中，需要先确认设备危险区域的安全距离，计算光幕的安装位置与危险作业点的最小间距，保证人员触碰到危险部件前，设备已经完成停机动作，同时要根据防护区域的宽度选择对应长度的光幕型号，确保光幕的检测面完全覆盖危险区域的出入口，不存在检测盲区。这款光幕的长条式结构也可灵活组合使用，在多面开放的作业区域，可通过多组光幕拼接形成三面、四面的封闭防护区域，不需要额外搭建复杂的防护框架，大幅降低现场防护改造的施工量。相比对射式光电开关的单点检测，光幕形成的面检测覆盖范围更完整，不会因为物体从光束间隙穿过而漏检，可靠性远高于单点检测元件，在各类需要安全防护的工业场景中已经逐步替代传统的接触式防护装置，成为设备安全升级、新设备安全配置的首选部件。建模过程中，对壳体的安装孔位、端盖的配合结构、发光条的排布位置都做了1:1的还原，可直接用于设备防护方案的布局模拟、安装干涉校验，也能作为安全防护系统三维布局的标准部件调用，帮助设计人员在方案阶段就确认光幕的安装位置、走线方向、防护覆盖范围，避免后期安装时出现空间不足、防护范围有缺口的问题。
