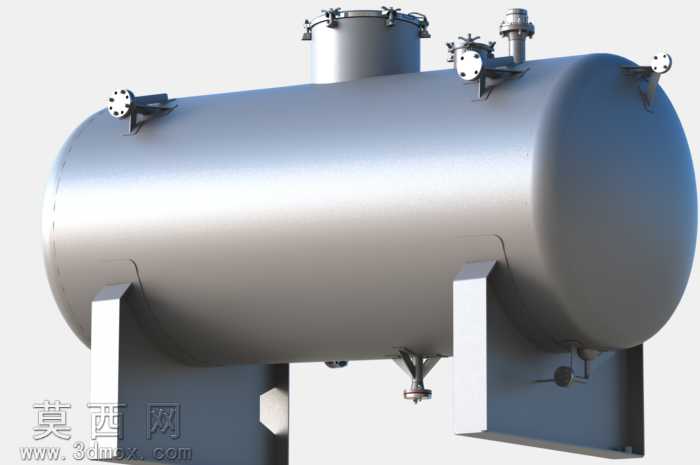

卧式静态承压储存容器三维设计作品

本作品为卧式静态压力容器的三维建模设计成果，建模过程严格遵循承压容器的常规结构设计规范，在三维软件中通过基础几何体的布尔运算、曲面修整、特征阵列等操作完成整体结构搭建。首先以旋转特征构建圆柱形筒体与两端标准椭圆封头，保证筒体与封头的衔接处平滑过渡，符合承压结构的应力分散设计要求；随后在筒体顶部依次创建人孔、工艺接管、法兰接口等附属结构，人孔采用快开式承压人孔结构，搭配标准紧固件模型，各接管位置根据卧式容器的常规工艺布局排布，兼顾操作空间与管路连接合理性。筒体底部设计对称式鞍式支座，支座与筒体的接触位置做了贴合曲面处理，支座底部预留安装固定孔位，同时在筒体最低点设置排污接管结构，满足容器使用过程中的排污排残需求。材质渲染阶段，为筒体与封头主体赋予哑光不锈钢金属材质，调整材质的粗糙度与反射参数，还原工业不锈钢设备的真实金属质感；法兰密封面、紧固件部分做了差异化材质处理，密封面设置高光金属效果，紧固件做轻微做旧质感区分，鞍座支座采用碳钢喷漆材质，通过材质差异清晰区分不同部件的功能属性。结构设计上充分考虑卧式压力容器的受力特点，所有开孔位置均做了补强结构处理，接管与筒体的焊接位置做了圆滑过渡特征，避免应力集中问题；顶部的阀门、仪表接口均采用标准化接口尺寸，可直接对接通用管路附件模型，人孔盖的铰链、锁紧结构均做了可活动的装配约束预留，能够直观展示人孔的开启操作逻辑。整体模型比例协调，所有结构细节均参考实际工业压力容器的设计标准制作，无冗余几何特征，模型布线规整，可用于设备结构展示、工艺布局模拟、教学演示等多种场景，能够直观呈现卧式静态压力容器的整体构造与各部件的装配关系。
