带曲柄连杆机构的减速机三维结构设计

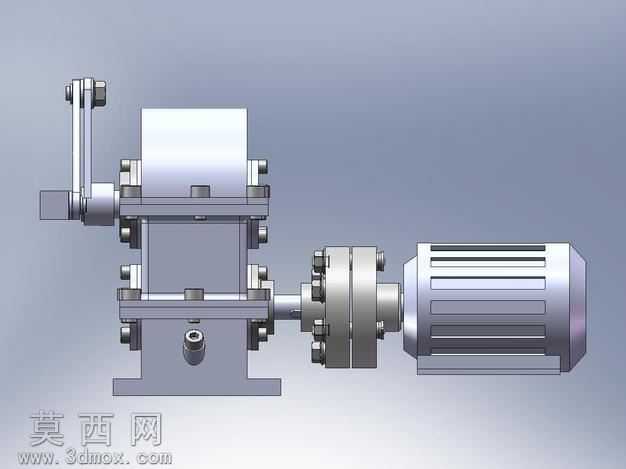

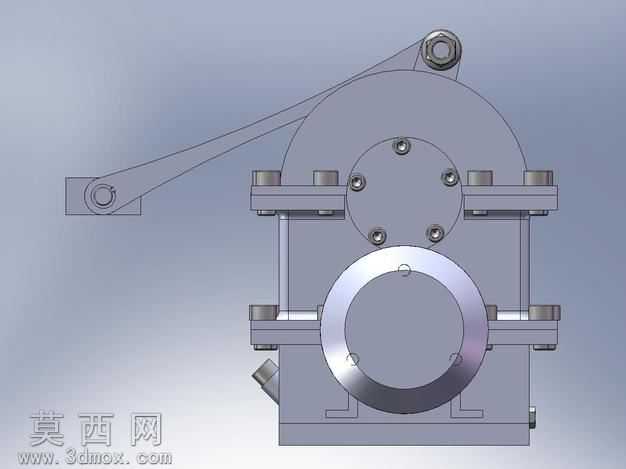

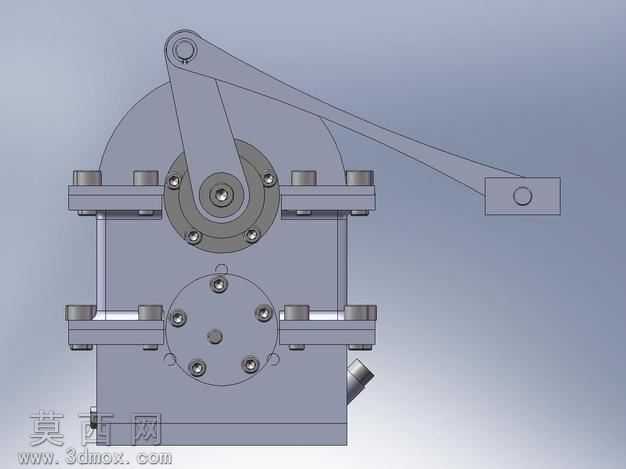

本作品为搭载曲柄连杆转换机构的减速机三维模型，整体建模过程严格遵循机械设计规范，在主流三维建模软件中完成全参数化搭建，所有零件尺寸均按照通用减速机的设计标准进行匹配设定，确保各部件装配关系完全符合实际机械装配逻辑。模型主体采用剖视与外观结合的展示方式，清晰呈现减速机内部齿轮传动结构与外部曲柄连杆机构的连接关系，箱体部分采用灰铸铁质感的材质参数设置，还原真实减速机壳体的哑光金属质感，传动轴承、连接螺栓等标准件统一采用合金钢材质渲染，金属光泽与倒角细节处理到位，曲柄连杆的铰接位置特意做了间隙预留设计，还原实际机构运动时的活动余量。设计思路上，核心围绕减速机输出端的运动转换需求展开，将减速机输出的圆周回转运动，通过铰接的曲柄连杆结构转化为指定方向的直线往复运动，既保留了减速机大扭矩减速输出的特性，又拓展了设备的运动输出形式，可适配需要直线往复驱动的工业场景。建模过程中对箱体的合箱定位结构、轴承端盖的密封槽、曲柄与输出轴的键连接位置都做了精细化还原，没有省略关键的装配定位特征，连杆两端的铰接孔做了衬套结构的细节设计，还原真实机构的耐磨设计逻辑，整体装配体未出现干涉问题，各运动部件的运动行程经过参数校核，可直接用于运动仿真演示，直观展示圆周运动到直线运动的完整转换过程，为同类传动转换机构的设计提供了清晰的三维参考。
