多孔同步冲压式穿孔起泡工装结构

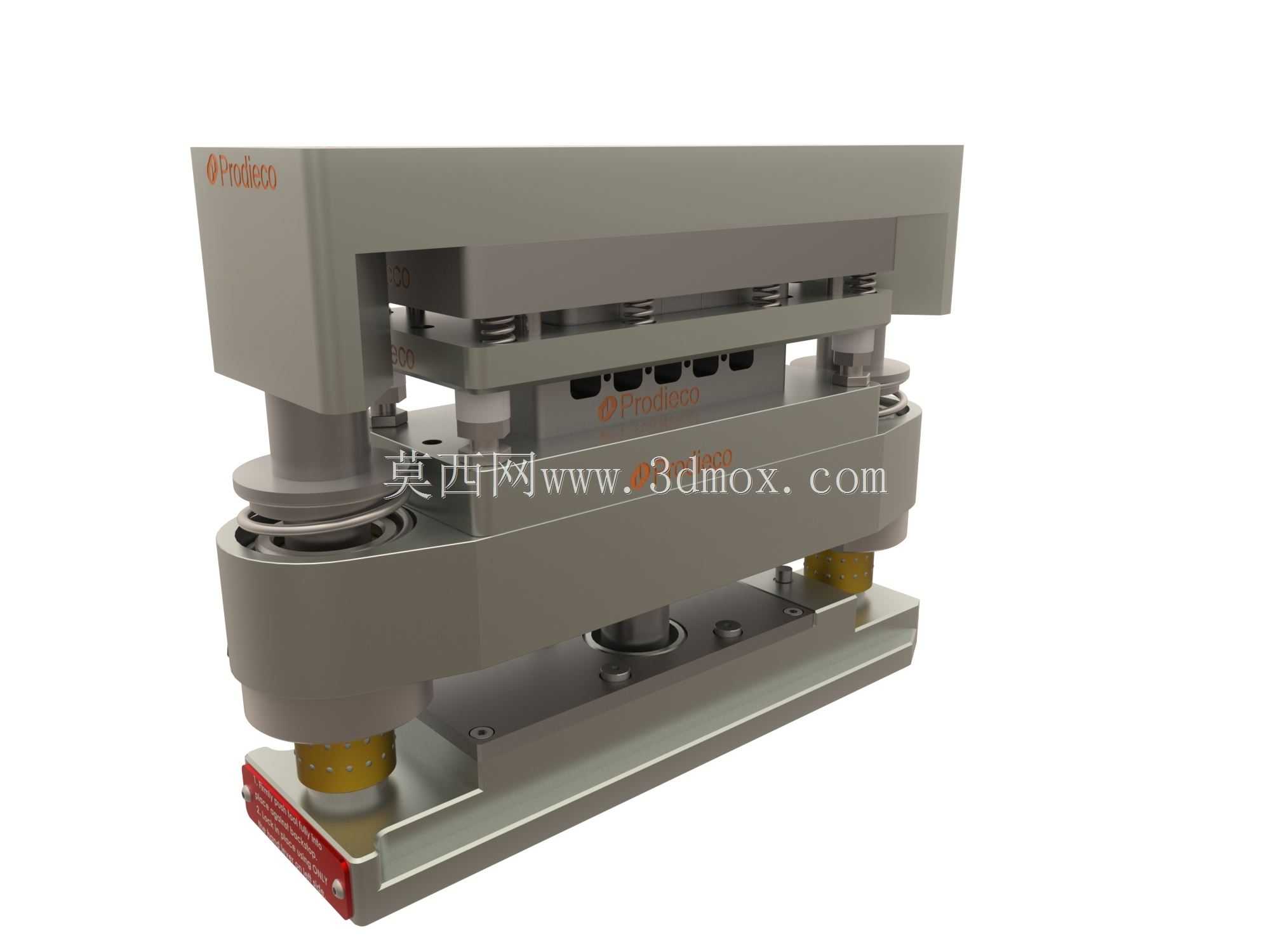

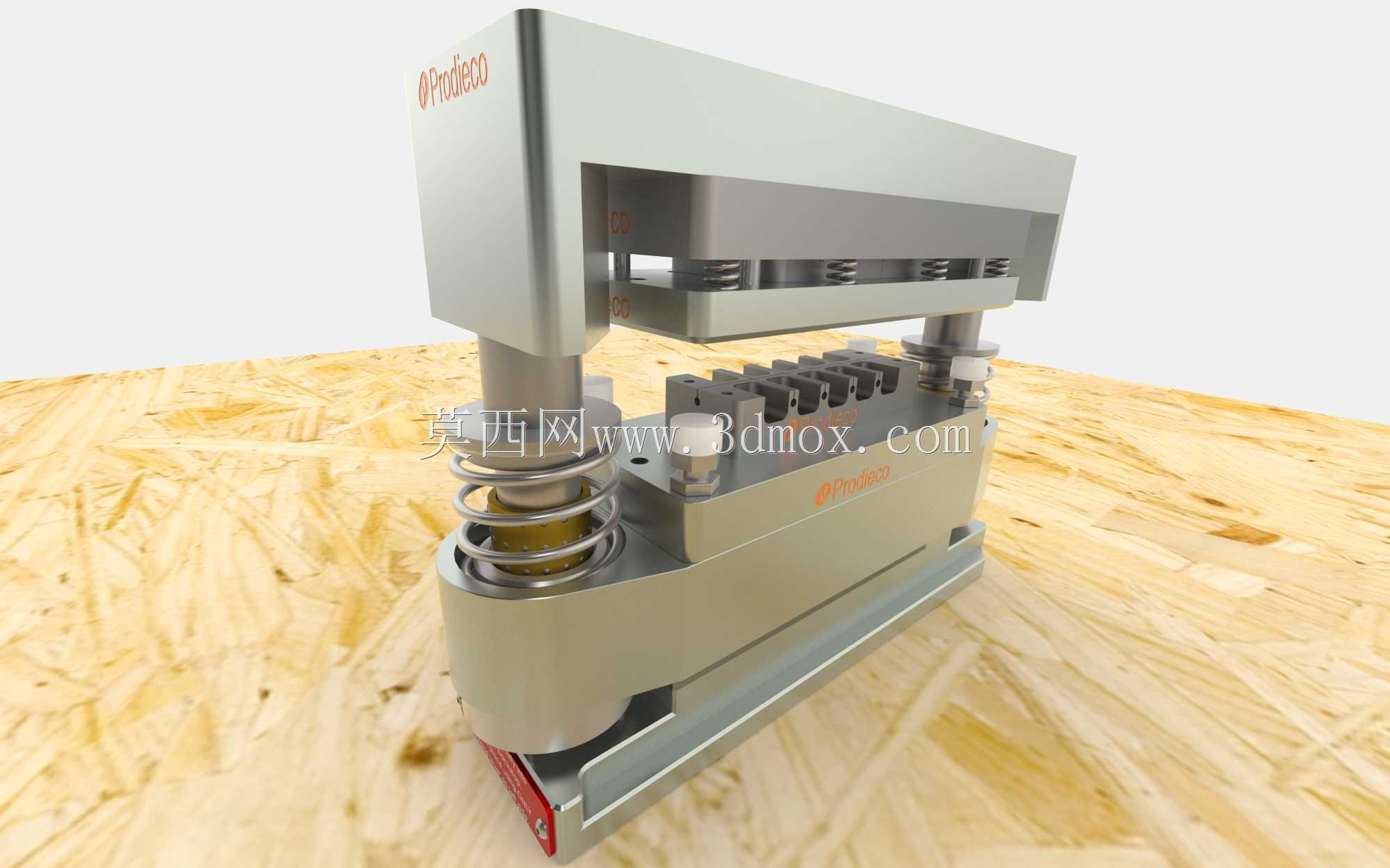

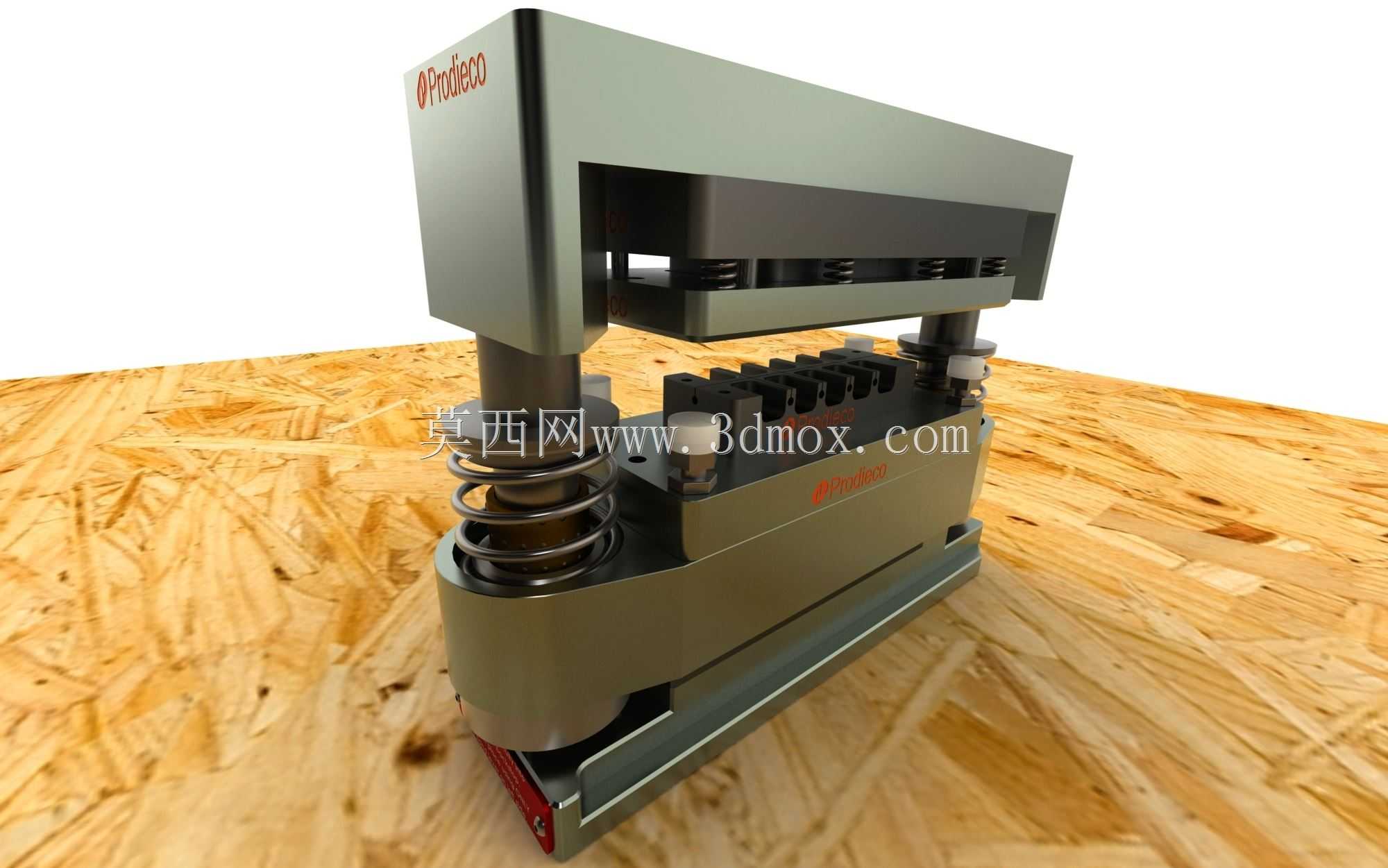

这套冲孔作业机构主要面向薄型板材、柔性卷材的批量穿孔加工场景，常见于包装材料透气孔加工、泡棉材料成型冲孔、软质包装膜预制透气点位的生产环节，区别于单孔逐次冲压的设备，该结构采用多工位冲头同步排布的设计，单次下压动作即可完成整排等距孔位的加工，大幅提升连续生产的作业效率。从结构布局来看，整套机构采用上下模座对合的架构，下模座作为承载基准直接固定在设备安装台面上，上模座通过四根对称布置的导向柱与下模座形成滑动配合，导向柱外侧套设矩形截面的复位弹簧，冲压动作完成后弹簧的回弹力可带动上模座快速复位，避免冲头带料卡滞的问题。冲头组件采用快装式排布结构，整排冲头的安装座设置在上模座的下方，可根据实际加工的孔距、孔径需求更换对应规格的冲头排组，下模座对应冲头的位置设置配套的落料孔，冲压产生的废料可直接通过落料孔排入下方的废料收集槽，无需额外清理作业面。设计过程中优先考虑了冲压行程的限位控制，上模座与下模座的合模位置设置有刚性限位块，可避免冲头下行过量撞损下模刃口，同时导向柱与模座的配合部位采用自润滑铜套，长时间往复运行也不会出现卡涩、磨损超差的问题，适配连续化生产线的高频作业需求。安装边界方面，整套机构的底座安装孔采用标准孔距排布，可直接适配常规冲压机台的工作台安装位，无需额外制作转接固定板，上模座的顶部设置有通用连接法兰，可与不同规格的冲压驱动端快速对接，不管是小型气动冲床的驱动端还是机械式压力机的滑块都能完成适配。实际作业过程中，待加工材料从上下模之间的进料间隙穿过，可搭配外部的伺服送料机构实现定距送料，每次送料到位后上模座下行，整排冲头同步穿透待加工材料，完成一排孔位的加工后上模座复位，送料机构带动材料前进一个步距即可进入下一个加工循环，加工出的孔位边缘整齐无毛刺，无需后续二次修边处理。针对起泡类加工的特殊需求，该结构的冲头端部采用特殊的成型轮廓，冲孔过程中可同时在孔位周边压出凸起的翻边结构，满足透气包装、过滤材料等产品对孔位周边成型的要求，无需额外增加压型工序。整套结构的受力路径经过优化，冲压过程中的反作用力直接通过四根导向柱传递到下模座，不会出现偏载导致的模座变形问题，长时间运行后冲头与下模孔的同轴度仍能保持在公差范围内，减少了频繁校准对位的维护工作量。
