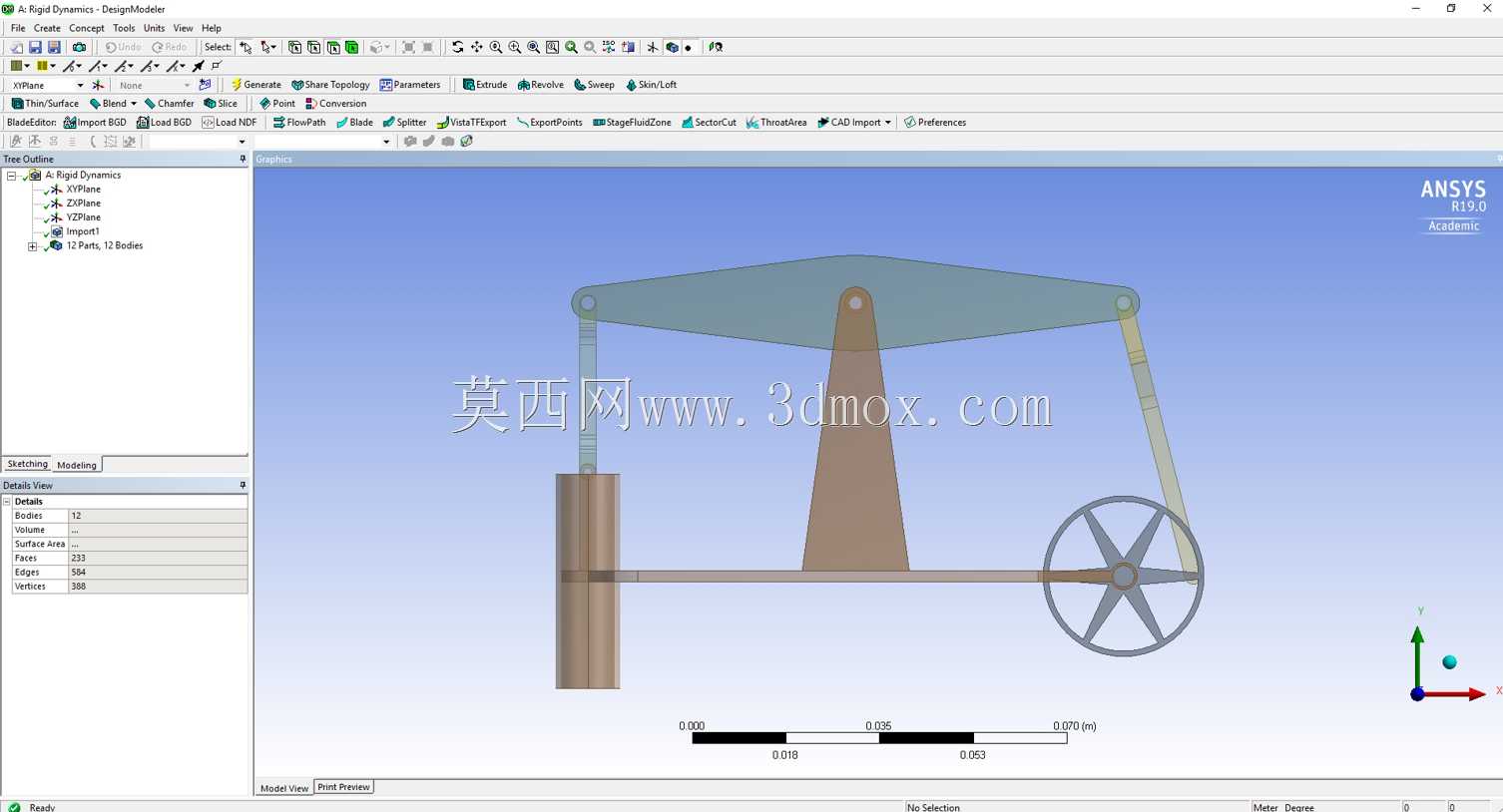

游梁式抽油机刚柔耦合动力学仿真机构

这套机构还原的是陆上油田开采场景中最常见的游梁式抽油机核心传动与执行结构，也就是油田现场俗称的“磕头机”的核心运动单元，这类设备是陆上有杆采油系统的核心地面执行装置，承担着将井下抽油杆的往复直线运动转化为地面旋转动力输入反向驱动的核心作用，在国内各大主力油田的采油井场覆盖率超过七成，是稠油开采、常规油藏长期稳产场景下可靠性经过数十年验证的成熟采油装备。

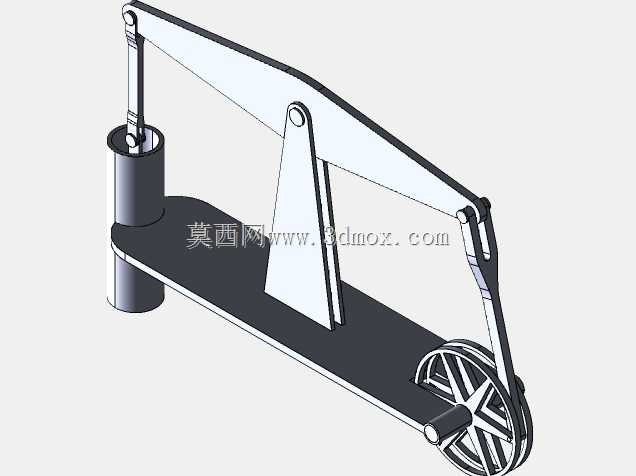

从结构功能划分来看，整套机构分为动力输入、运动转换、执行输出三个核心单元：底部带手轮结构的是动力输入模拟端，对应实际设备中的减速箱输出轴，通过曲柄带动连杆组件完成旋转运动到往复摆动的转换；中间的立式塔架是整机的支撑承载结构，承担游梁摆动过程中的全部交变载荷，实际生产中该部件多采用焊接箱型结构，通过地脚螺栓与混凝土基础刚性连接，安装时需要保证支撑面的平面度公差不超过0.2mm/m，避免长期交变载荷下出现基础沉降导致的机构卡滞；上部的绿色游梁是核心执行构件，前端通过悬绳器连接井下光杆，后端通过横梁与连杆组件铰接，绕塔架顶部的中央轴承座做定轴往复摆动，从而带动井下抽油泵完成柱塞的上下往复运动，实现井筒内原油的提升举升。

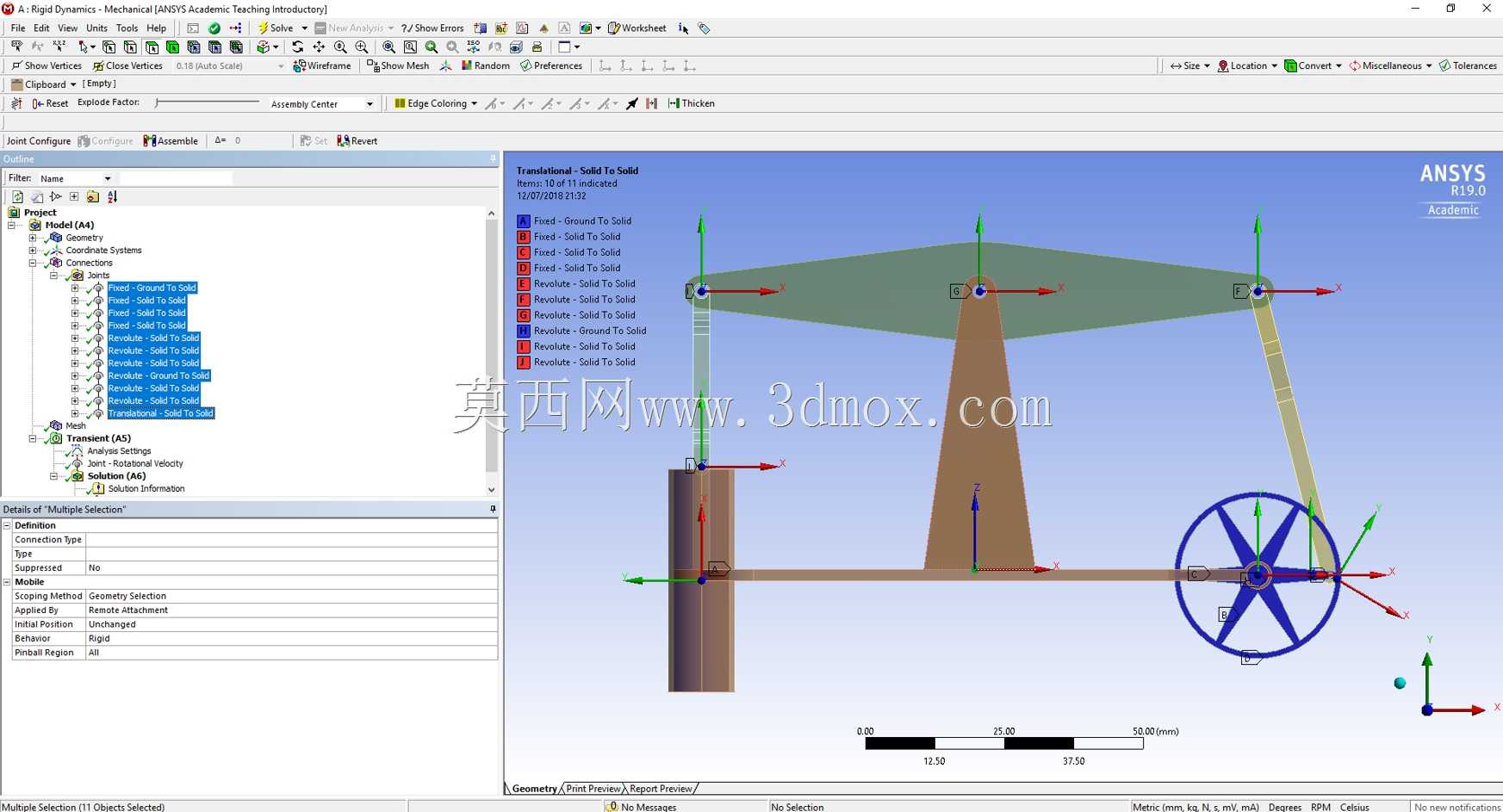

设计过程中首先要明确各铰接点的运动边界约束：曲柄的回转直径直接决定了游梁的摆角范围，常规同规格机型的曲柄回转半径在0.8-1.2m区间，对应游梁前端的冲程长度在3-5m，匹配不同井深的抽汲参数需求；各铰接位置的关节类型选择是动力学仿真的核心，中央轴承座、曲柄销、横梁轴承座、连杆上下接头均采用转动副约束，游梁尾部与连杆的连接位置需要保留0.5-1mm的配合间隙，模拟实际工况下的轴套磨损余量，避免仿真过程中出现过约束导致的运动失真。整套机构的安装边界需要预留足够的侧向安全距离，实际井场安装时设备周边2m范围内不允许布置其他固定设施，满足游梁摆动、日常维护保养的操作空间需求，设备底部基础的承载能力需要达到整机重量的1.5倍以上，抵消抽油机上下冲程过程中的交变冲击载荷。

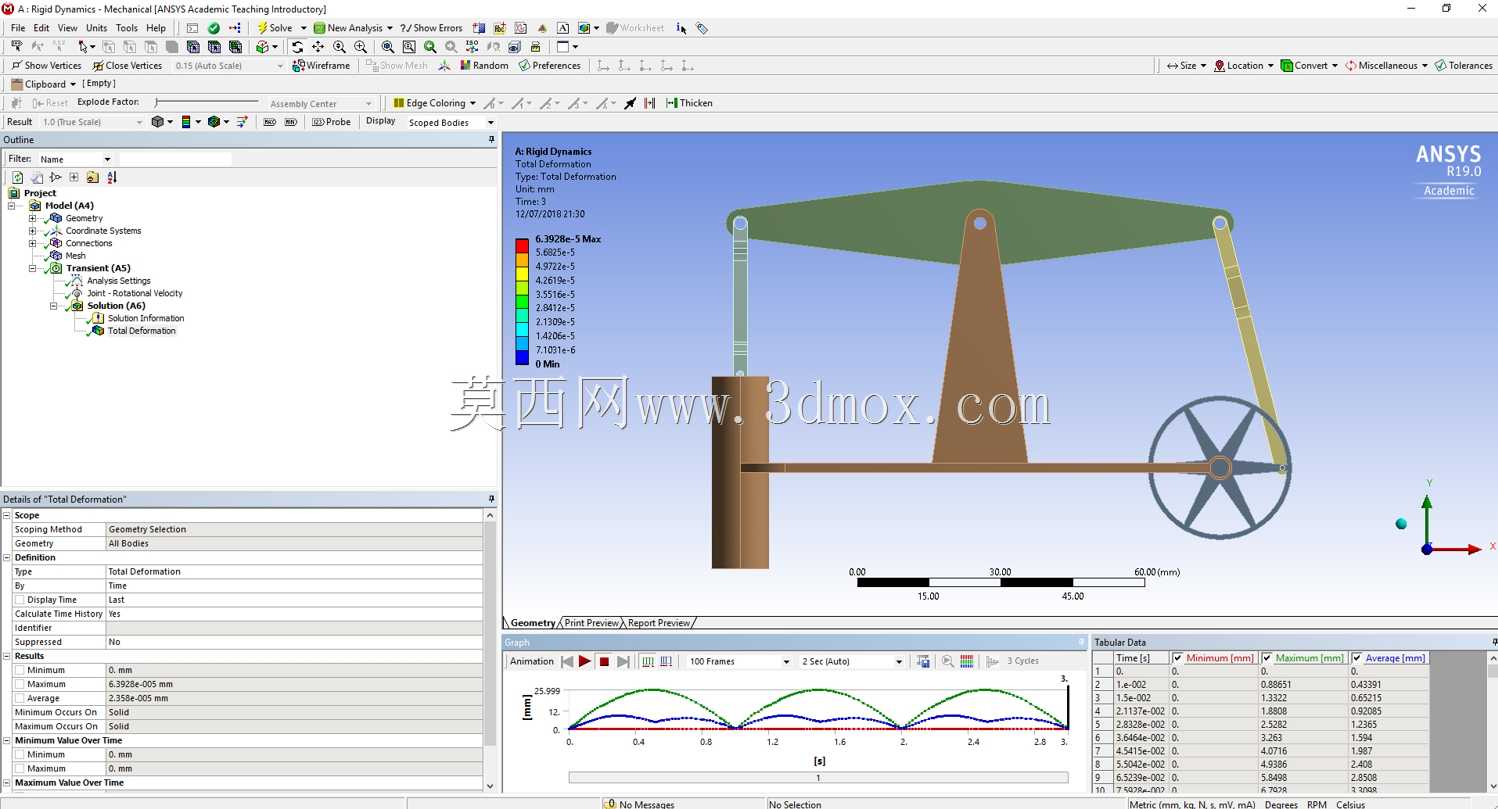

从动力学特性来看，这套机构的运动过程存在明显的上下冲程载荷差：上冲程过程中需要克服抽油杆柱、液柱的全部重力，机构受力达到峰值，下冲程过程中抽油杆柱依靠自重下行，载荷显著降低，因此在仿真分析中需要针对不同冲程位置的铰接点受力、连杆应力、游梁变形量做逐点数据采集，对应实际产品设计中的结构强度校核环节，通过调整曲柄平衡块的位置、重量来抵消上下冲程的载荷差，降低减速箱输入扭矩的波动幅度，提升整套设备的运行平稳性与能效水平。实际工程应用中，这类机构的铰接点全部采用脂润滑的滑动轴承结构，维护周期通常为3-6个月，设计时需要预留润滑脂加注通道，保证长期野外露天工况下的铰接副不会出现磨损失效。
