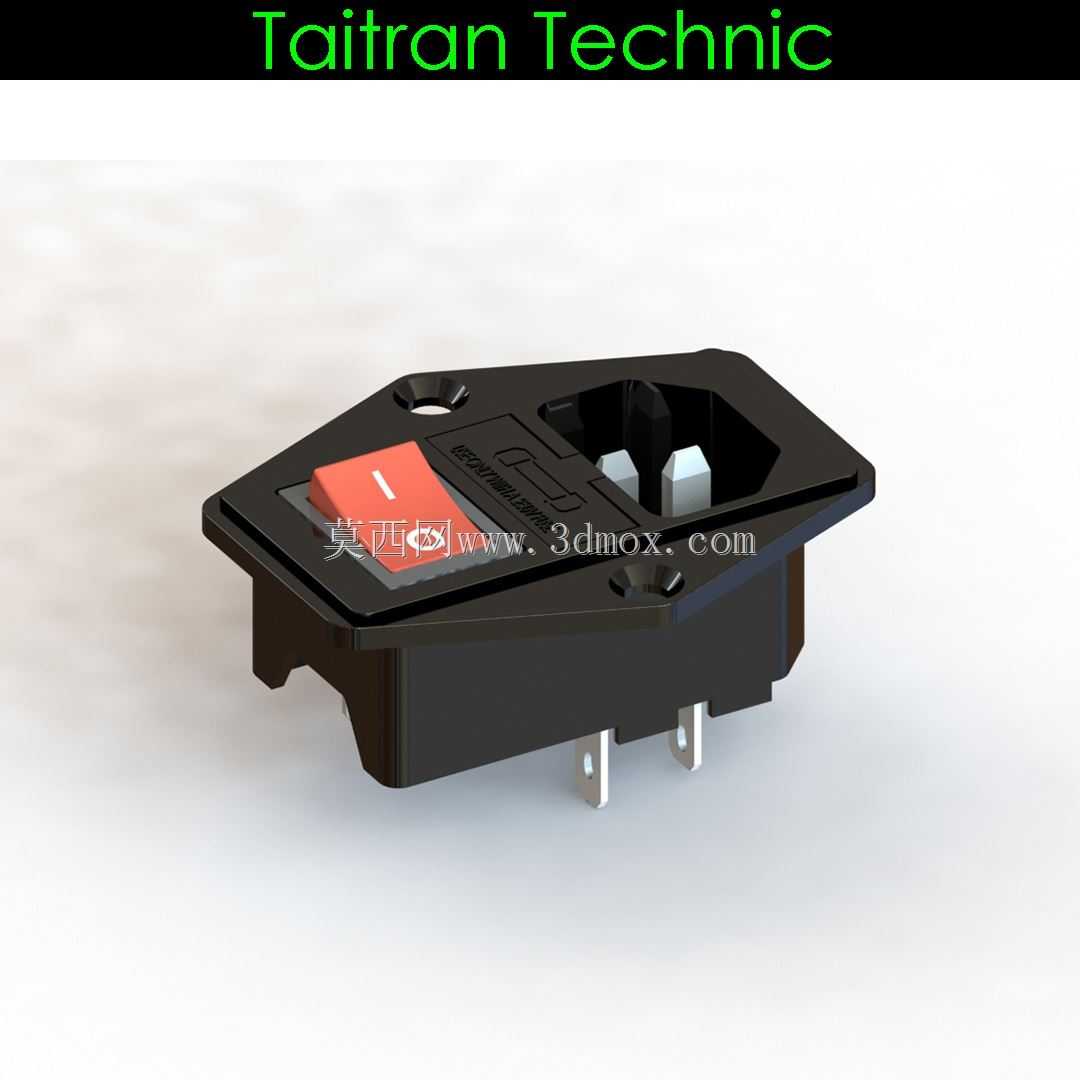

带开关熔断式AC250V公座电源输入接口

在各类台式工业控制设备、桌面型测试仪器、中小型机电设备的面板供电回路设计中，这类集成了开关功能的熔断式AC公座是应用频次极高的供电接入部件，它替代了传统分离式的插座、保险丝座、电源开关的分散布局方案，把三个供电回路必备的功能模块整合在单一安装位上，大幅压缩了面板开孔的数量与布线的复杂度，是结构工程师做设备面板布局时优先选型的一类集成供电部件。

从实际使用场景来看，这类插座主要承担设备市电接入的总入口功能，额定负载参数为250VAC、10A，能够覆盖绝大多数常规民用、工业用小型机电设备的供电需求，常见于小型激光雕刻机、桌面型3D打印设备、实验室直流电源、台式工控主机、小型医疗检测设备的侧面板或后面板安装位，用户无需额外布置独立的电源开关与保险丝座，仅需在面板上开出对应尺寸的单一安装孔，即可完成供电输入模块的固定，后续布线仅需将设备内部供电回路的火线、零线、地线对应焊接到插座自带的三个焊片上即可，相比分离式部件的布线，能减少至少4个接线节点，降低了虚接、错接的概率，也减少了内部走线的杂乱程度。

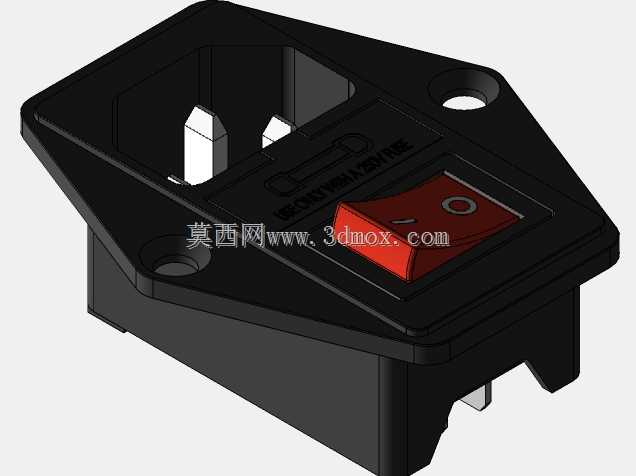

产品的结构设计充分考虑了面板安装的可靠性，自带的螺钉支架采用对称式沉头孔布局，安装时从面板正面将插座嵌入开孔后，使用两颗M3规格的沉头螺钉即可从正面完成锁紧固定，不需要在面板背部预留额外的螺母安装空间，对于壁厚1mm到3mm的金属面板、塑料面板都有很好的适配性，安装后插座与面板贴合紧密，不会出现晃动、松脱的问题。插座本体的绝缘外壳采用阻燃工程塑料注塑成型，能够满足电气安规里的耐燃、耐漏电起痕要求，带电部件全部被绝缘外壳包裹，仅露出背部的三个焊片与正面的插接、操作区域，避免安装、维护过程中误触带电部件的风险。

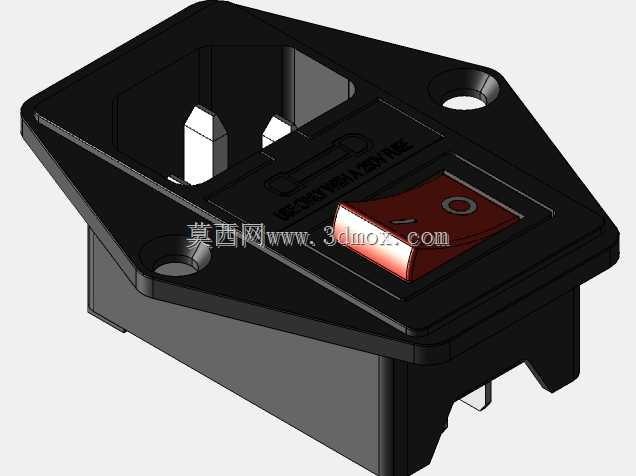

集成的船型开关采用红色拨杆设计，拨杆的行程清晰，开合手感明确，开关的触点额定电流与插座整体额定参数匹配，能够直接分断10A的阻性负载，不需要额外搭配继电器做中转控制，开关的位置设置在插座插接区域的旁侧，用户插拔电源线时可以很方便地触碰到开关，不需要在面板上额外寻找电源开关位置，操作逻辑符合常规用电设备的使用习惯。内置的保险丝仓位于开关与品字插接槽之间，更换保险丝时不需要拆开设备外壳，仅需用平口螺丝刀撬开仓盖即可更换同规格的熔断丝，日常维护十分便捷，熔断丝的规格与整体负载匹配，能够在设备内部出现短路、过流故障时快速切断回路，避免故障扩大烧毁内部元器件。

背部的三个焊片采用镀锡铜材质，焊片的长度与间距设计充分考虑了手工焊接、波峰焊接的工艺要求，焊片根部做了防转卡位，焊接时不会因为外力转动导致内部触点移位，焊片的载流面积满足10A长期通电的温升要求，满负载运行时焊片的温升不会超过安规要求的限值，不会出现焊锡熔化、绝缘层老化加速的问题。插座的品字插接槽采用标准IEC公座尺寸，能够兼容所有常规的品字尾AC电源线，插接后的保持力符合相关标准要求，正常使用过程中不会出现电源线松脱的情况，插接槽内部的导电弹片采用高弹性铜材冲压成型，经过多次插拔后依然能保持足够的接触压力，避免接触不良导致的打火、温升过高问题。

做结构设计选型时，需要注意该插座的安装边界尺寸，面板开孔需要匹配插座本体的嵌入轮廓，预留的安装孔位要与插座自带的螺钉支架孔位对齐，插座背部需要预留足够的布线空间，避免焊片上的焊点与设备内部的其他金属部件、结构件发生短路，同时要注意开关拨杆的操作空间预留，不要在拨杆的活动路径上布置其他部件，避免影响开关的正常操作。这类集成式插座的应用，能够有效简化设备面板的布局设计，减少面板加工的工序，降低整体装配的工时，同时因为部件集成度高，供电回路的节点更少，长期运行的可靠性也比分离式布置方案更高，是小功率机电设备供电输入模块的高性价比选型方案。
