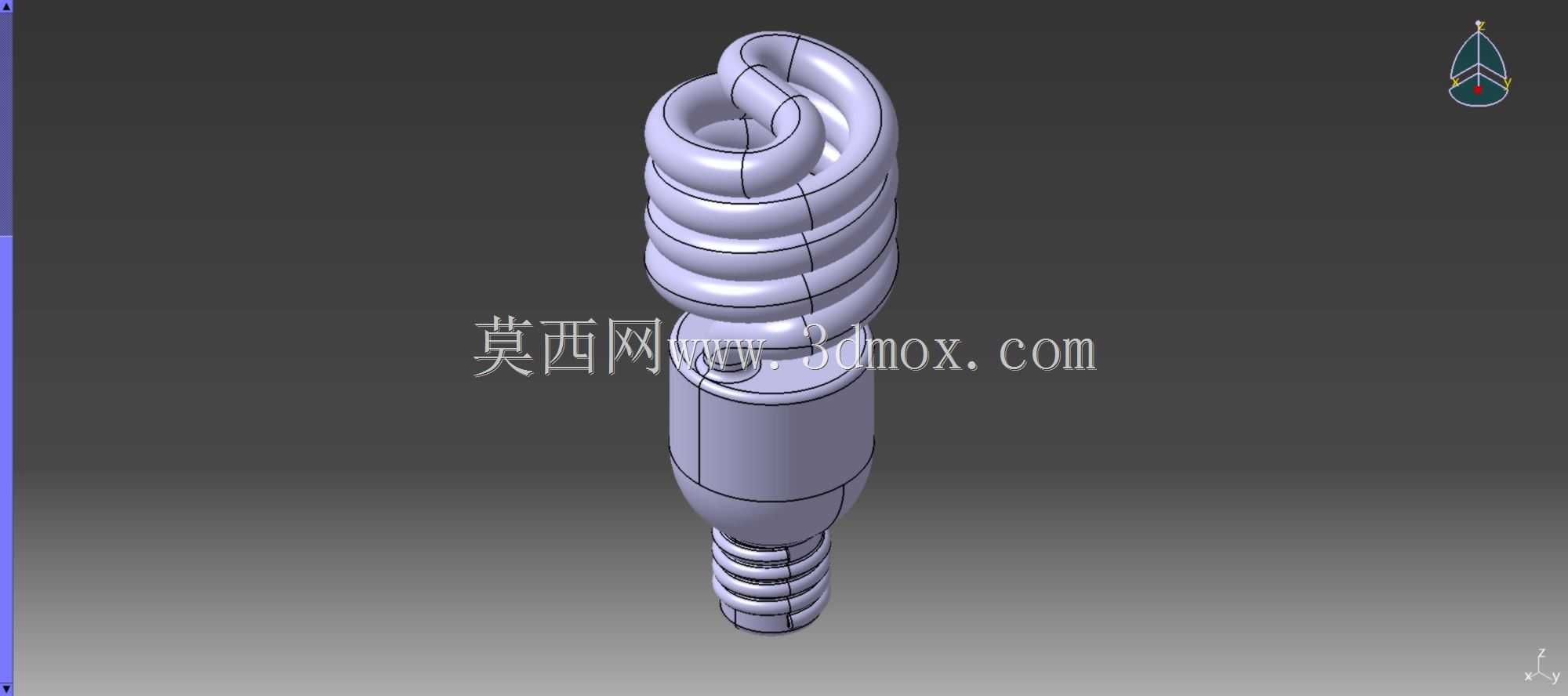

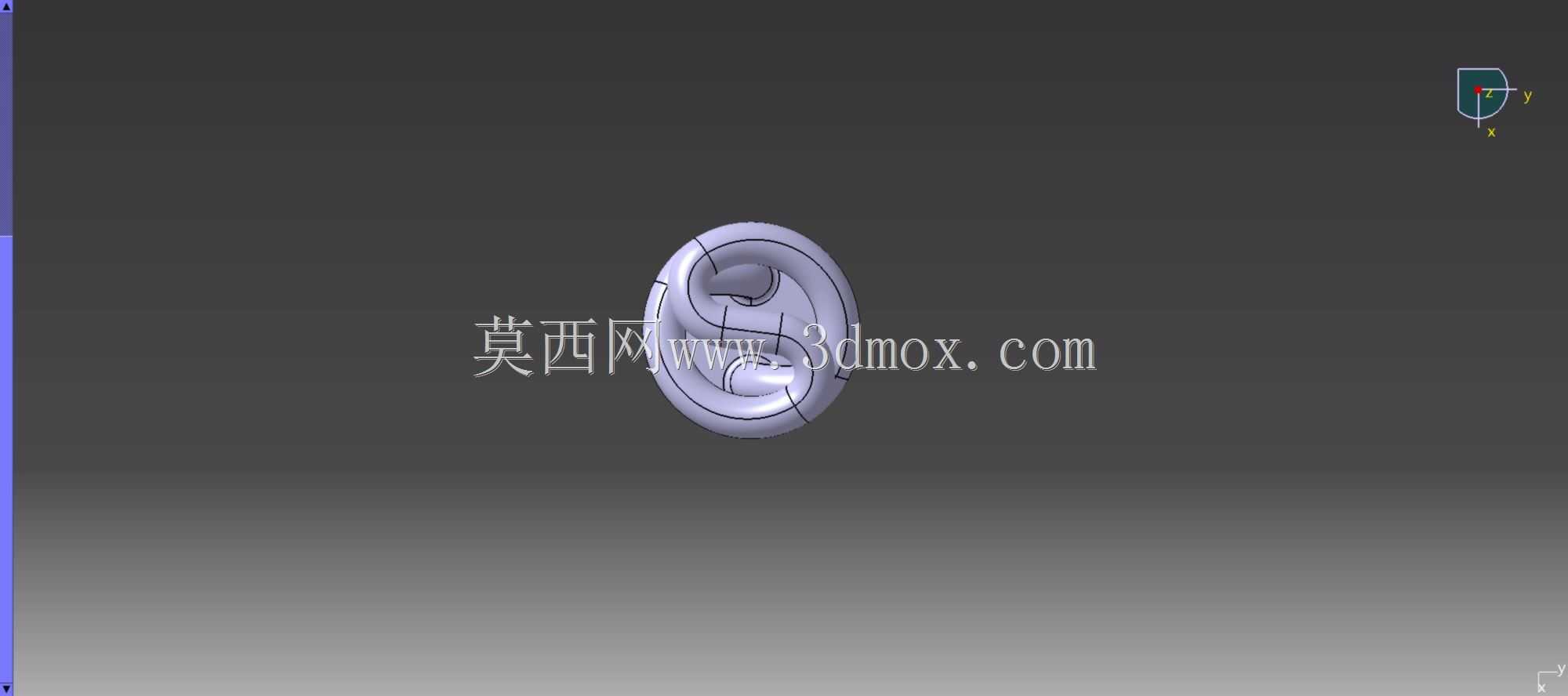

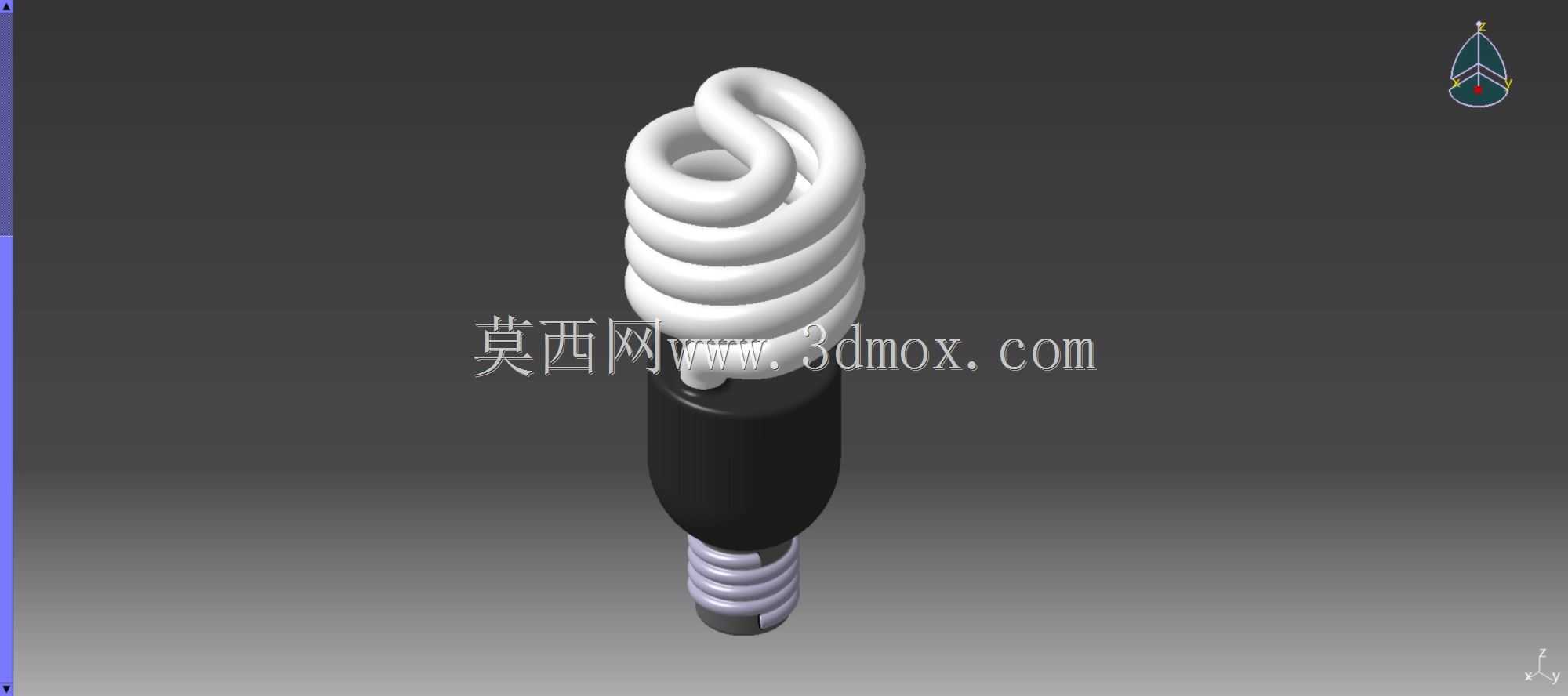

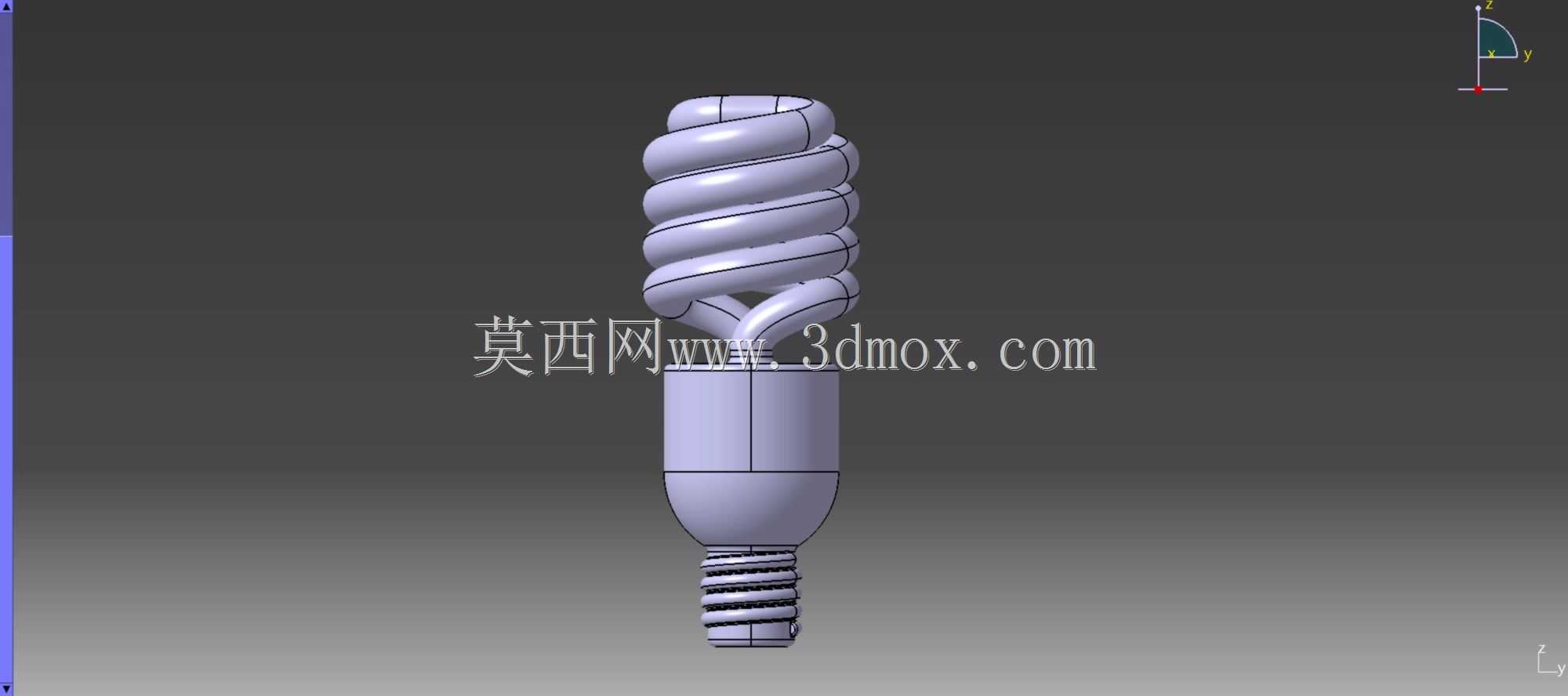

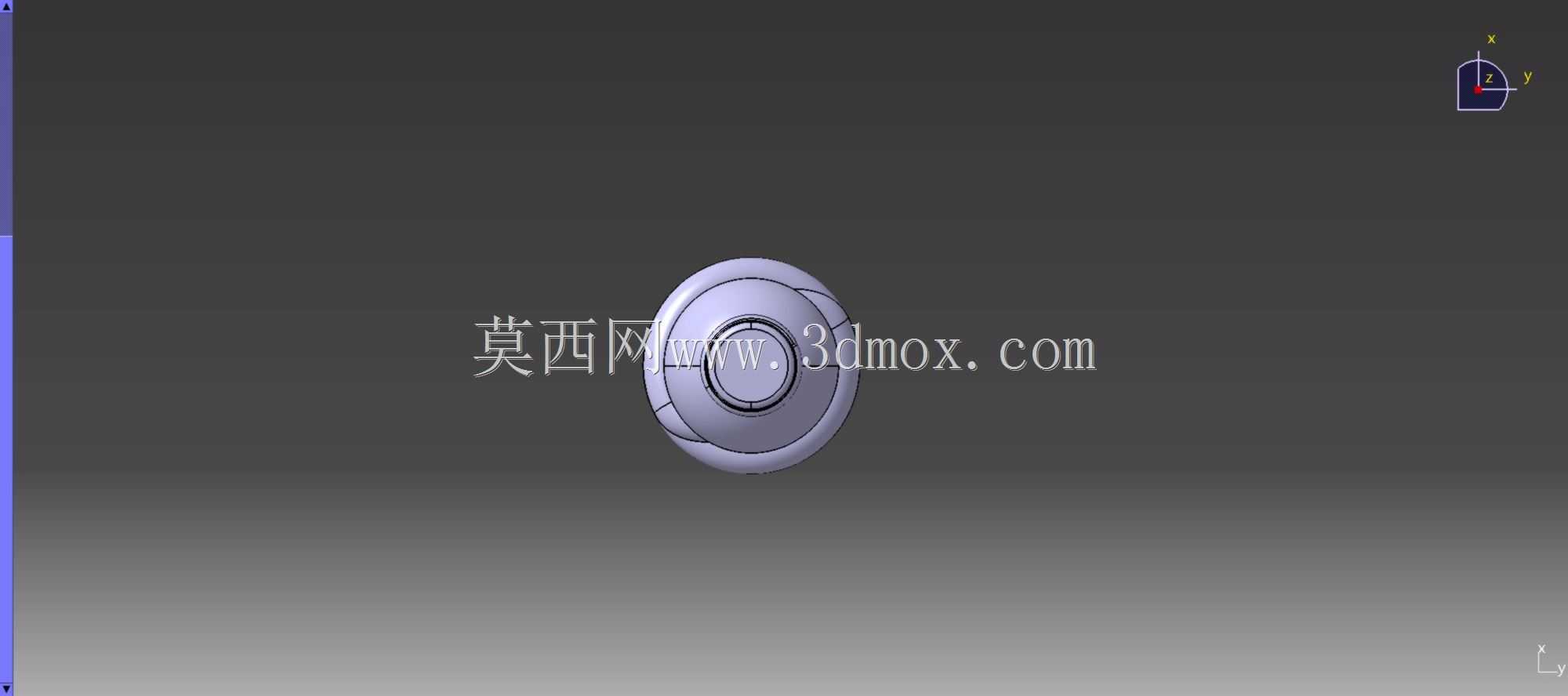

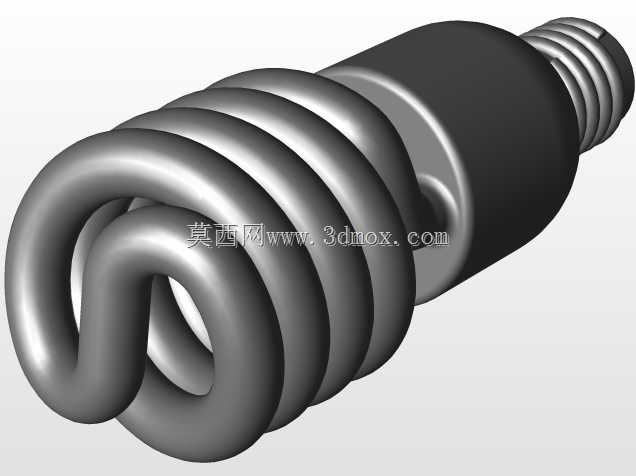

螺旋型节能荧光灯结构三维数模

日常民用与商用照明场景里，螺旋型节能荧光灯至今仍在楼道、厂房辅助照明、老旧住宅照明回路中保有不小的存量，这类产品替代传统白炽灯的核心优势是发光效率更高、相同照度下功耗更低，同时相比直管荧光灯，螺旋结构的灯管可以在更小的外形尺寸内排布足够的放电管长度，适配常规E27等通用螺口灯座的安装尺寸，不需要额外改造灯具接口就能直接替换原有白炽灯泡，这也是这类结构的节能灯曾经快速普及的核心原因。做这个结构的数模时，首先要卡准的是安装边界的尺寸，也就是底部螺口灯头的部分，必须完全匹配通用螺口灯座的啮合尺寸，螺纹的牙型、大径小径、旋合长度都要符合通用灯头的标准规范，否则模型做出来的结构会出现装不进标准灯座、或者旋合后接触不良的问题，灯头部分的绝缘段与金属导电部分的分界位置也要和实际量产产品保持一致，避免出现结构干涉的问题。螺旋灯管部分是整个模型的结构核心，螺旋的升角、管径、圈数都直接对应产品的功率规格，圈数越多、灯管展开总长度越长，对应的额定功率就越高，发光通量也更大，建模时要保证螺旋曲面的顺滑过渡，不能出现曲面褶皱、曲率突变的问题，因为实际生产中灯管是玻璃加热后弯制成型，曲率突变的位置会产生应力集中，弯制过程中容易出现玻璃开裂的问题，同时灯管与下部塑料壳体的衔接位置要做平滑的过渡收口，这个位置是灯管与镇流腔的分隔处，既要保证灯管固定的结构强度，也要预留出镇流器元件的安装空间，下部的塑料壳体部分要做合理的壁厚设计，内壁要留出镇流电路板、引线走线的空间，同时壳体与上部灯管衔接的位置、下部与金属灯头铆接的位置都要做对应的卡扣或者铆接定位结构，保证各部件装配后不会出现松脱。实际选型替换这类灯具的时候，首先要确认安装位置的灯座规格是否匹配，其次要核对灯具的最大外形尺寸，尤其是螺旋灯管部分的最大外径和总长度，避免出现装到灯罩里后尺寸过大盖不上灯罩的问题，另外这类产品的灯管部分是玻璃材质，建模时的壁厚也要参考实际玻璃管的厚度，不能做的过厚或者过薄，过厚会增加不必要的材料成本，过薄则会导致结构强度不足，运输和安装过程中容易碎裂。从结构设计的角度看，这类螺旋节能灯的结构看似简单，实则每一处尺寸都和生产工艺、装配要求、使用场景强绑定，比如螺旋灯管的螺旋直径不能做的过大，否则无法适配常规的球形灯罩，总长度也不能超过常规白炽灯的长度太多，否则替换后会突出灯罩外部，影响美观同时也容易被外力碰损；下部塑料壳体的外形通常做略带锥度的设计，一方面是脱模方便，注塑生产时可以顺利出模，另一方面也能在安装时给手部提供更好的握持位置，方便用户旋转拧紧灯头。建模过程中处理螺旋曲面的时候，要注意每一圈螺旋的间距保持均匀，不能出现间距忽大忽小的情况，实际生产中螺旋间距不均匀不仅影响外观，还会导致灯管各部分的温度分布不均，影响产品的使用寿命，同时灯管末端与壳体衔接的位置要做密封结构的预留，实际产品中这个位置会打密封胶固定灯管同时防止灰尘进入镇流腔，数模里要留出对应的打胶槽位置，保证结构和实际量产状态一致。金属灯头部分的顶端导电触点和侧面螺纹的绝缘距离也要符合安规要求，两个导电部分之间的爬电距离要满足照明产品的安全标准，避免使用过程中出现短路的风险。
