桁架结构有限元位移分析三维建模作品

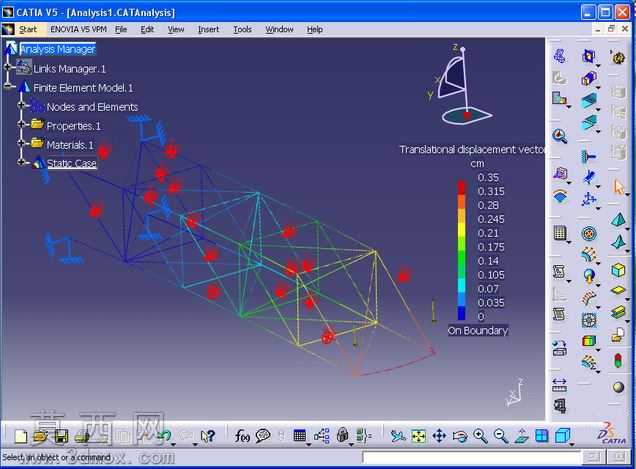

本作品为桁架结构的有限元分析建模成果，依托三维建模平台完成桁架整体线框结构的参数化搭建，建模阶段严格遵循桁架结构的力学简化规则，将各杆件定义为仅承受轴向拉压的二力杆单元，按照实际结构的节点连接逻辑完成所有杆件的节点耦合设置，确保模型的力学传递路径与真实桁架结构完全一致。建模过程中首先完成桁架轮廓的基准定位，依据结构的跨度、高度参数绘制各弦杆、腹杆的空间走线，逐一核对每根杆件的连接节点，避免出现节点脱离、杆件错位的建模误差，保证整体桁架的几何拓扑关系准确无误。完成几何建模后进入仿真分析模块，首先为模型赋予对应结构材料的力学属性参数，设置准确的弹性模量、泊松比等材料参数，确保材料本构模型符合结构力学计算要求；随后根据桁架的实际约束工况，在对应支座节点施加符合工程实际的固定约束，限制节点的多余自由度，还原结构的真实支撑状态；再依据桁架的设计承载要求，在对应加载节点施加符合工况的载荷条件，保证载荷的施加方向、大小完全匹配实际受力场景。完成前处理设置后运行有限元求解计算，求解完成后提取结构的平动位移结果生成可视化位移云图，通过从蓝到红的渐变色阶直观呈现不同位置的位移量大小，清晰标注位移数值刻度与边界条件标识，能够直观观测到桁架结构在载荷作用下的位移分布规律，识别结构的最大位移位置与位移变化趋势，可用于验证桁架结构的刚度是否满足设计要求，为桁架结构的尺寸优化、杆件选型提供量化的力学参考依据，整个建模与分析流程逻辑严谨，参数设置贴合工程实际，分析结果具备实际工程参考价值。
