绘图用圆规精细三维建模作品

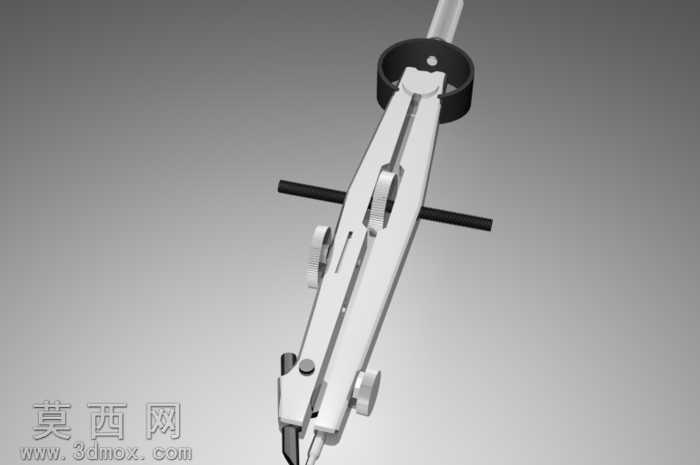

本作品为绘图圆规的高精度三维建模成果，建模过程中严格遵循实物测绘的尺寸比例，对圆规的每一处结构细节都进行了精准还原。建模阶段首先完成主体支撑臂的轮廓搭建，通过草图绘制勾勒出长条形臂身的渐变截面，利用拉伸、放样等特征命令生成臂身基础实体，再对臂身的铰接转轴部位进行细节刻画，还原转轴处的间隙配合结构，保证模型可模拟真实的开合转动动作。针对圆规顶端的握持压环，建模时采用曲面建模方式还原环形的圆润弧度，对压环与主臂的连接卡扣结构做了实体拆分，清晰呈现装配关系。中部的锁紧调节结构是建模的重点，分别完成调节旋钮、锁紧压块、横向限位杆的独立建模，还原旋钮表面的防滑纹理、压块与臂身的贴合接触面，以及横向杆两端的限位凸台结构，每一处配合面都做了公差预留的细节处理，符合实际五金零件的加工装配逻辑。绘图端的笔夹固定结构同样做了精细化处理，还原固定螺丝的螺纹细节、笔夹的弹性卡位结构，以及针尖部位的锥度造型，保证针尖与笔端的同轴度符合真实绘图圆规的精度要求。材质渲染阶段，主体金属臂身采用哑光拉丝不锈钢材质，调节旋钮做亮面镀铬金属质感，顶端握持压环采用磨砂黑色硬质塑料材质，针尖部位做高硬度淬火钢的亮面金属效果，不同材质的粗糙度、反光度参数经过反复调试，在渲染场景中通过三点布光突出金属件的明暗层次，阴影采用软阴影模式增强真实感，背景选用渐变灰色调突出模型主体，最终渲染图清晰呈现出圆规的结构层次与材质质感，完整还原了实物的工业设计细节，可用于文具产品展示、绘图工具类教学演示等场景。
