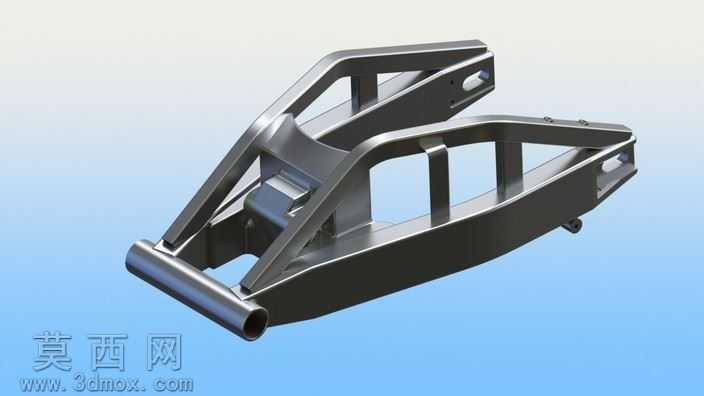

1998款GSXR1100摩托车后摇臂三维结构

该作品为摩托车后悬架核心承力摇臂的三维建模成果，建模阶段以1998款GSXR1100车型的后摇臂实物测绘尺寸为基准，在SolidWorks平台中采用自底向上的建模逻辑搭建：首先绘制摇臂主体的纵向中心对称基准面，通过多段连续样条曲线勾勒摇臂的外轮廓走向，匹配原车摇臂前窄后宽的梯形受力形态，再通过拉伸凸台命令生成主体基础实体，针对摇臂两侧的镂空减重区域，采用切除拉伸命令精准去除非承力区域的多余材料，在保证结构刚度的前提下还原原车的轻量化设计思路。建模过程中对关键安装位做了精细化处理：前端的枢轴安装孔严格匹配原车后悬架枢轴的配合公差，孔壁做了同轴度约束，保证后续装配时枢轴可顺畅穿入；摇臂中段的减震器连接座、后轮轴安装位分别做了局部加厚处理，通过圆角过渡命令消除应力集中的尖锐棱角，还原金属锻造构件的工艺特征。材质与渲染阶段，为模型赋予了哑光金属铝合金材质，调整材质的反射粗糙度参数模拟锻造铝合金的细腻磨砂质感，添加轻微的环境反射效果让金属表面呈现自然的光影层次，背景采用淡蓝色渐变底色突出构件本身的结构线条，渲染时开启环境光遮蔽效果，让镂空区域、构件衔接处的阴影自然过渡，清晰展现摇臂的空间结构关系。结构设计上完全复刻原车双梁式摇臂的力学传递路径，两侧纵梁采用变截面设计，靠近枢轴的受力集中区域梁体厚度更大，向后轮轴延伸的区域逐渐收窄，横向连接筋的位置与角度完全匹配原车设计，保证模型的结构合理性，可用于摩托车改装参考、结构教学演示、机车相关的三维场景搭建使用，模型细节完整，无多余几何碎面，各安装位的尺寸比例与实物一致。
