摩托车侧撑驻车支撑结构三维设计

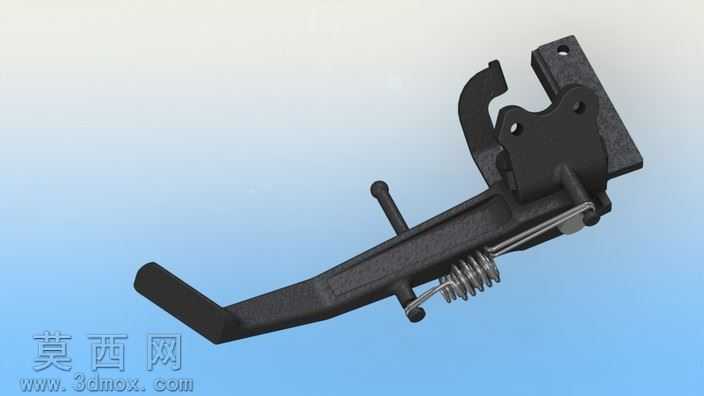

本作品为摩托车侧驻车撑的三维结构设计，采用SolidWorks完成全参数化建模，完整还原了1990款GSXR1100车型侧撑的全部结构细节。建模过程中首先通过基准面搭建完成整体装配定位，依次构建撑杆主体、安装基座、复位弹簧、铰接销轴、锁止卡钩等独立零件，对每个零件的倒角、安装孔位、铰接配合间隙都做了精准还原，确保各部件的装配约束符合实际机械运动逻辑。渲染阶段采用哑光磨砂金属材质模拟撑杆主体的铸钢质感，对弹簧部件赋予高反光金属材质还原弹簧钢的表面特性，基座安装位做了细微的颗粒质感处理模拟铸造件的表面肌理，背景采用渐变浅蓝色突出主体结构，通过多角度光影调整清晰展现各部件的连接关系与结构形态。结构设计上，该侧撑采用杠杆式支撑逻辑，撑杆主体为长条形变截面结构，末端设置加宽的接地支撑端提升驻车时的接触稳定性，中部铰接复位扭簧实现侧撑收起后的自动回位，上端的安装基座设置两个定位安装孔用于与摩托车车架固定，同时集成了锁止卡钩结构，在侧撑撑起时可通过卡钩与车架限位结构配合实现位置锁止，避免驻车过程中侧撑意外回弹导致车辆倾倒，铰接位置的销轴配合做了间隙预留，还原实际使用中的转动旷量，弹簧的预紧参数也参考实车设定，确保撑起与收起操作的力度符合真实使用手感。设计过程中充分考虑了侧撑的受力特性，对撑杆的弯折角度、支撑高度做了匹配对应车型的参数校准，确保驻车时车辆的倾斜角度处于安全稳定区间，所有零件的建模均采用可编辑参数化特征，方便后续针对不同车型进行尺寸调整与结构优化，整体模型完整还原了侧撑从安装固定到运动复位的全部机械结构，可用于机车配件的结构参考、改装设计以及相关机械原理的教学演示。
