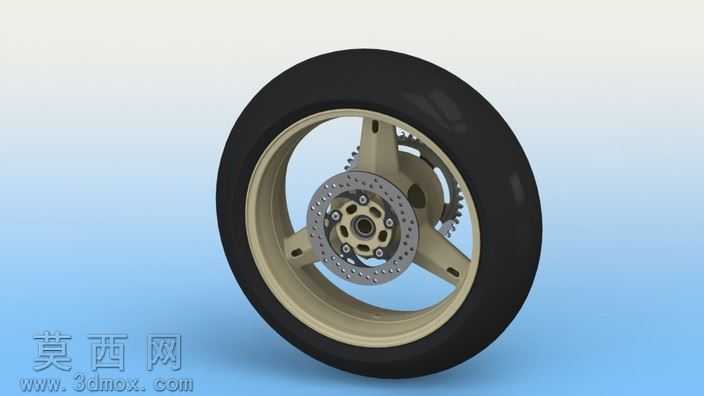

摩托车后轮轮毂带刹车轮胎总成设计

本作品为摩托车后轮完整轮组的三维建模设计，建模过程严格遵循摩托车行走系统的实际装配逻辑与尺寸比例，完整还原了民用大排量运动摩托车后轮的全部核心组成部件。建模阶段以轮辋基体为核心基准，首先完成三辐式轮毂主体的结构搭建，辐条采用等强度变截面设计，在保证支撑刚度的同时合理控制轮组整体重量，轮毂中心预留轴承安装位与轴孔定位结构，确保轮组转动的同轴度精度。随后依次完成浮动式刹车盘、传动链轮、充气轮胎的独立建模与装配定位：刹车盘表面的通风散热孔、安装定位孔采用阵列特征完成排布，还原刹车盘的散热结构设计；传动链轮的齿形按照标准链轮参数生成，保证与传动链条的啮合匹配度；轮胎部分还原了公路运动胎的胎面弧度与胎壁厚度，胎唇与轮辋的贴合位置做了精准的限位结构设计，还原真实轮胎的装配状态。材质渲染阶段针对不同部件做了差异化的材质表现：轮毂部分采用哑光浅香槟金金属漆材质，还原量产摩托车轮毂的金属漆面质感；刹车盘采用高碳钢磨砂金属材质，还原制动部件的粗糙金属表面肌理；轮胎采用哑光黑色橡胶材质，添加细微的胎面纹理与橡胶表面的漫反射质感，链轮做了金属烤蓝与磨损质感的细节处理，提升模型的真实感。结构设计上充分考虑各部件的装配关系：刹车盘通过固定螺栓与轮毂安装座连接，链轮定位在轮毂另一侧的传动基座上，轮胎通过胎圈卡接在轮辋的限位槽内，各部件之间预留合理的装配间隙，不存在结构干涉问题，完整呈现了摩托车后轮从动力输入、滚动支撑到制动功能的全部结构逻辑，可用于摩托车结构教学、改装方案展示、行走系统原理演示等场景。
