摩托赛车后摇臂摆动支撑结构设计

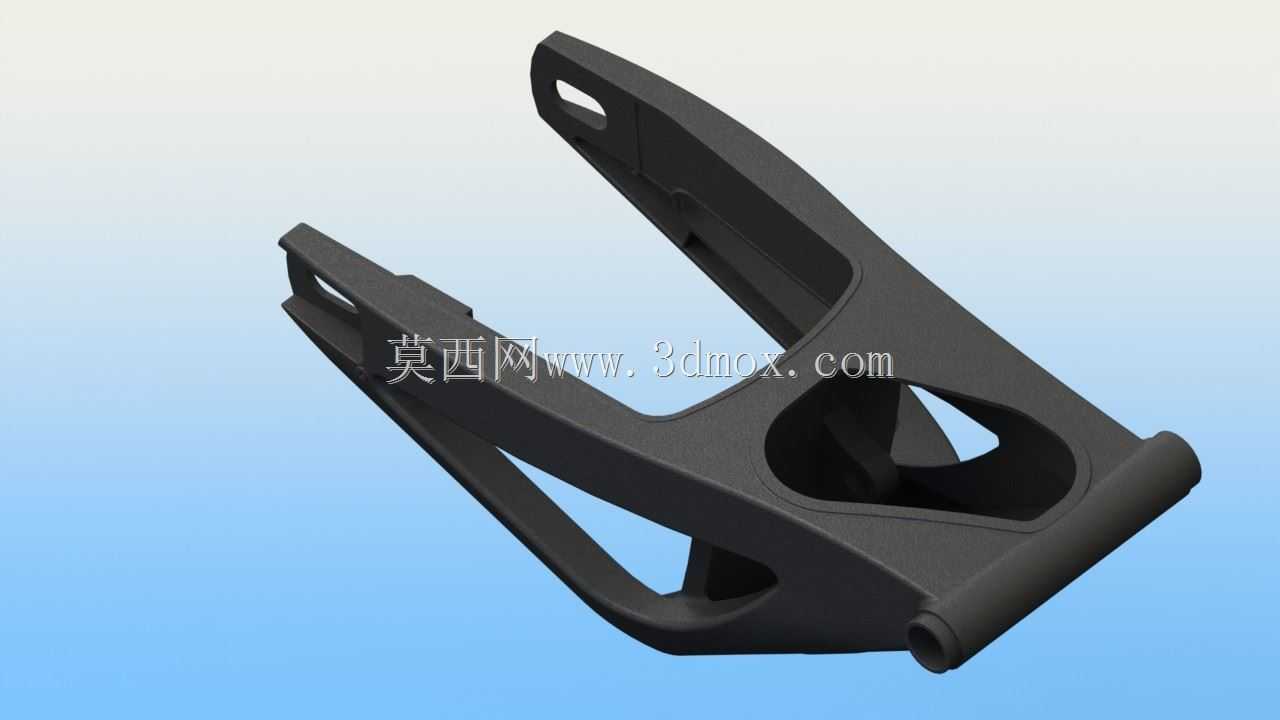

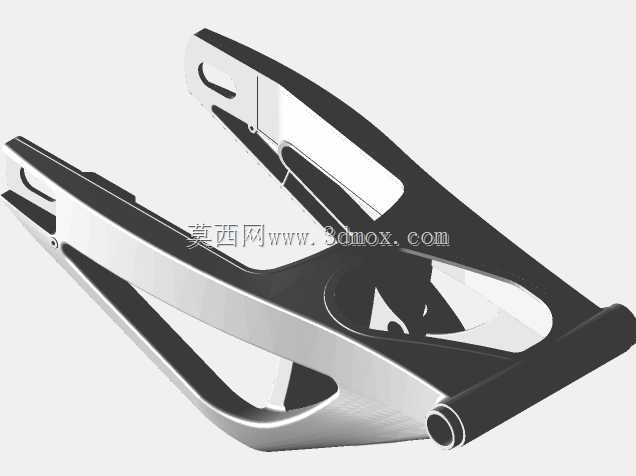

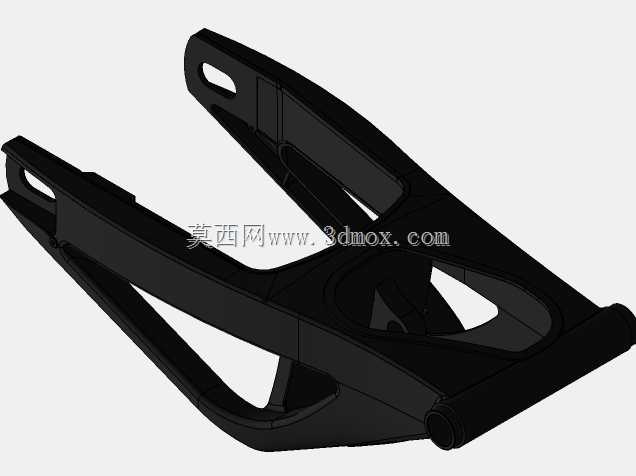

　　这款摆动支撑构件主要应用于大排量运动摩托的后轮悬挂系统，作为连接车架与后轮总成的核心承载部件，承担着传递动力、缓冲路面冲击、约束后轮运动轨迹的关键作用，在车辆加速、制动、过弯侧倾的全工况下，都需要保持足够的结构刚度与抗疲劳性能，避免出现形变过量导致的行驶轨迹偏移问题。从结构设计思路来看，整体采用了一体化镂空的拓扑优化构型，没有多余的冗余材料堆积，在保证关键受力路径截面强度的前提下，通过大尺寸的镂空挖槽削减非承载区域的材料用量，既降低了构件自身的簧下质量，提升悬挂系统的响应速度，也能减少铸造或机加工过程中的材料损耗，适配批量生产的工艺要求。构件主体采用U型分叉的主体构型，两个平行的延伸臂分别对应后轮轴的两侧安装位，

　　臂身的过渡区域全部采用大圆角顺滑衔接，避免应力集中导致的疲劳断裂风险，臂身上预留的长条形安装孔位用于匹配后轮轴的调节行程，可实现链条张紧度的微调，适配不同磨损状态下的传动链条张紧需求。构件末端的圆筒状轴套结构是与车架铰接的核心安装位，内部可压装耐磨衬套，通过销轴与车架的后悬挂安装座连接，为整个摇臂提供摆动的旋转支点，轴套与臂身的连接区域做了局部加厚处理，强化铰接位置的抗扭刚度，避免过弯时侧向力作用下出现铰接点形变。在安装边界层面，两个分叉臂的内侧间距需要匹配对应规格后轮的轮毂宽度，保证轮毂安装后两侧留有均匀的间隙，不会与臂身发生运动干涉；铰接点的轴孔同轴度需要控制在合理公差范围内，避免摇臂摆动时出现卡滞；

　　臂身的整体摆动行程需要匹配后减震器的压缩行程，在减震全压缩状态下，摇臂不会与车架底部、排气总成等周边部件发生碰撞。日常使用场景中，这类构件需要承受起步加速时的传动扭矩、紧急制动时的纵向冲击力、过弯时的侧向倾覆力矩，因此在结构设计时对各个受力截面的抗弯、抗扭模量都做了针对性校核，镂空区域的边缘都做了倒角处理，避免应力线在切口位置集中，长期交变载荷作用下也能保持稳定的结构性能，不会出现早期的疲劳裂纹。
